YZPST-RPVH120/1-22K±5％
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.

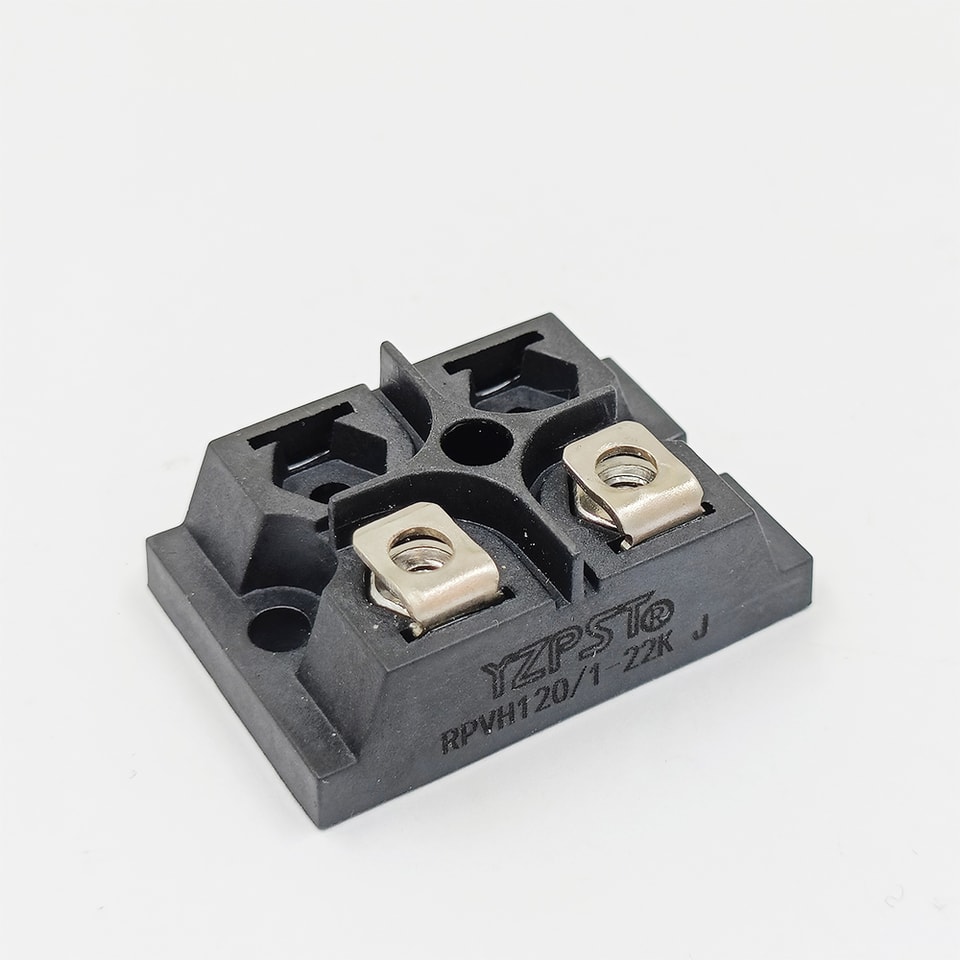

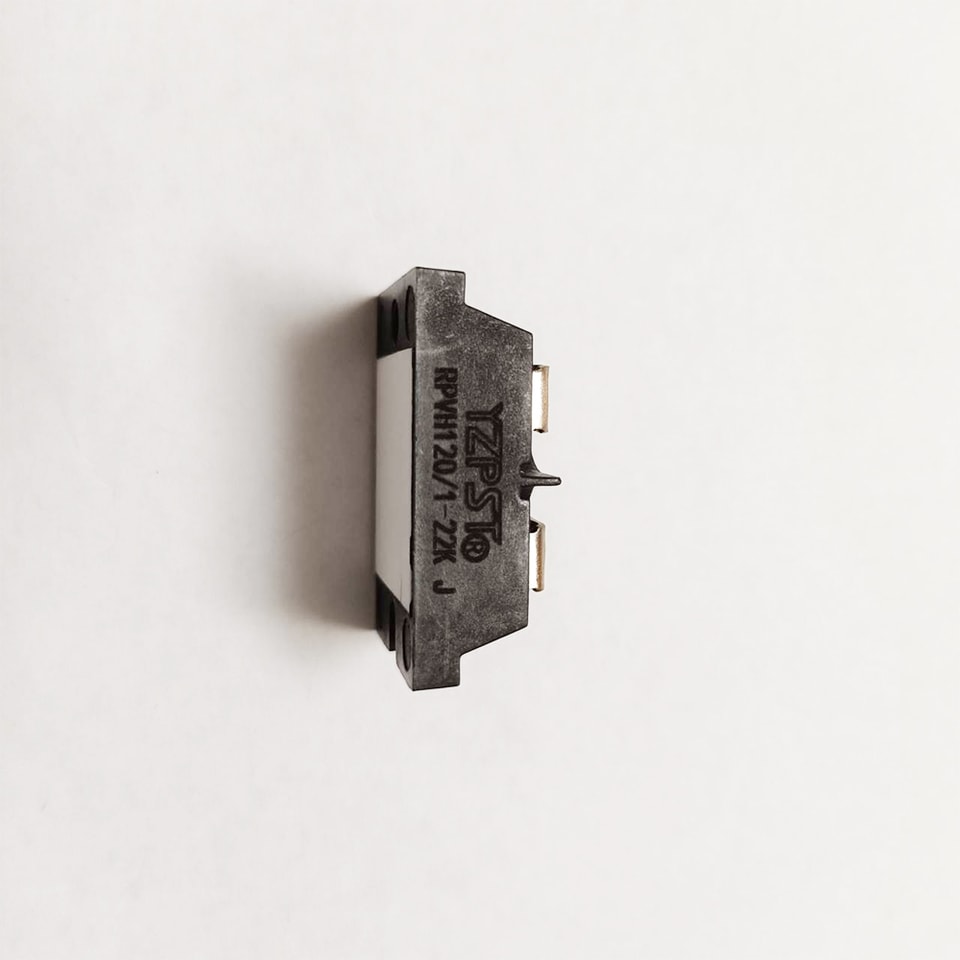

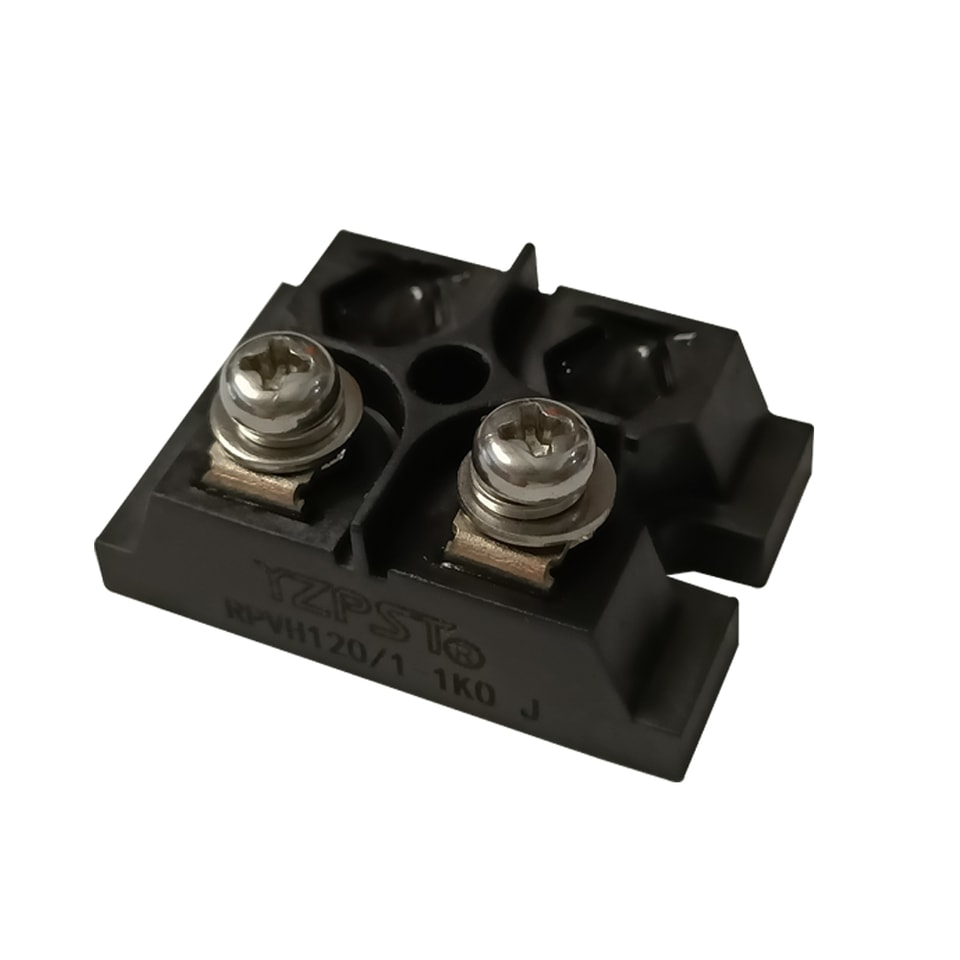

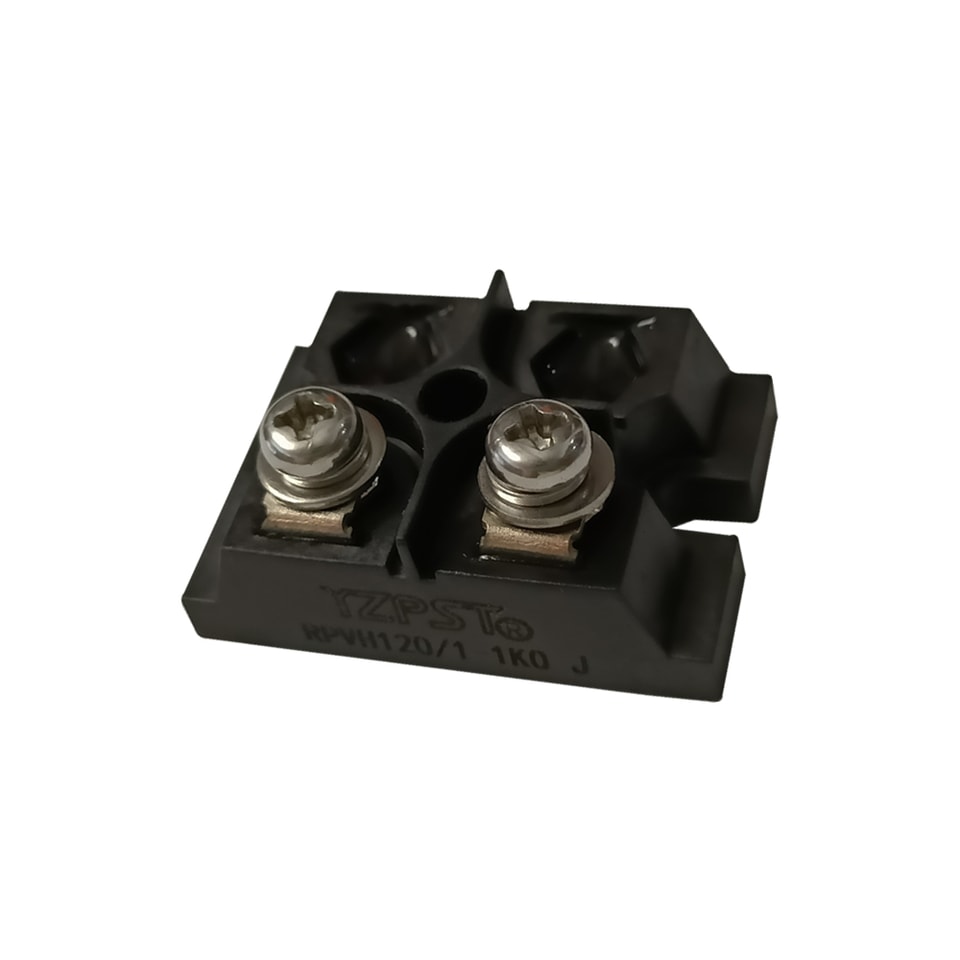

Résistances à couche épaisse de puissance RPVH120
Portée :
Cette spécification définit les caractéristiques générales et les exigences applicables aux résistances à couche épaisse de puissance RPVH 120.
Dimensions : unité de taille : mm Type de boîtier : SOT-227
Structure de la résistance :
Norme de référence :
GB/T 5729-2003 Résistances fixes pour équipements électroniques — Partie 1 : spécification générale
GB/T 2828.1-2012 Procédure d’échantillonnage technique pour l’inspection lot par lot et tableau d’échantillonnage GB/T 2691-2016 Méthode de marquage des résistances et des condensateurs
Principaux paramètres techniques :
Puissance nominale | Lorsque la température de la plaque de base est≤70℃, la puissance nominale est de 120 W |
Résistance /Ω | 1--1M |
Tolérance admissible | ±5% |
Coefficient de température | ±250 ppm/℃(25-85℃) |
Tension maximale de service | 1500 V CC |
Tension de tenue d'isolement | 5 kV CC 1 min |
Capacité parasite | ＜45 pF |
Résistance d’isolement | ＞10 GΩΩ |
Plage de température de fonctionnement | -55℃-+155℃ |
Principaux éléments d’inspection, méthodes d’inspection et exigences de performance :
projet |
Conditions d’essai |
Exigence de performance |
Résistance des bornes | Arrachement du fil souple : 10 N, type à goujon couple de 1,0 N·m | ΔR≤±（1%R+0,05Ω） |
vibrations haute fréquence | Fréquence 10~500 Hz, 10 g, 6 h | ΔR≤±（1%R+0,05Ω） |
surcharge | Appliquer 1,5 fois la tension nominale de puissance pendant 10 s |
ΔR≤±（0,4 %R+0,1 Ω） |
Durabilité à température ambiante | La charge à puissance nominale est de 1000 h, et la température de la plaque inférieure est inférieure à 70℃ |
ΔR≤±（5 %R+0,05 Ω） |
Méthode et exigences de montage du radiateur
La résistance est fixée sur le radiateur à l’aide de 2 vis M4, et le couple de montage est inférieur ou égal à 1,3 N·m (afin de garantir la puissance d’utilisation et une excellente dissipation thermique) ;
La surface de contact doit être nettoyée ;
La planéité du radiateur est de 0,05 mm à 0,1 mm (dans une plage de 100 mm) ; la rugosité du radiateur doit être de 6,3 µm ;
Pour améliorer la conductivité thermique, les surfaces de contact (alumine, dissipateurs thermiques) doivent être enduites de graisse silicone.
Pour plus d’informations sur YZPST-RPVH120/1-22K±5％veuillez télécharger le fichier PDF ci-dessus intitulé « YZPST-RPVH120 »
