COMPOSANT DE PUISSANCE

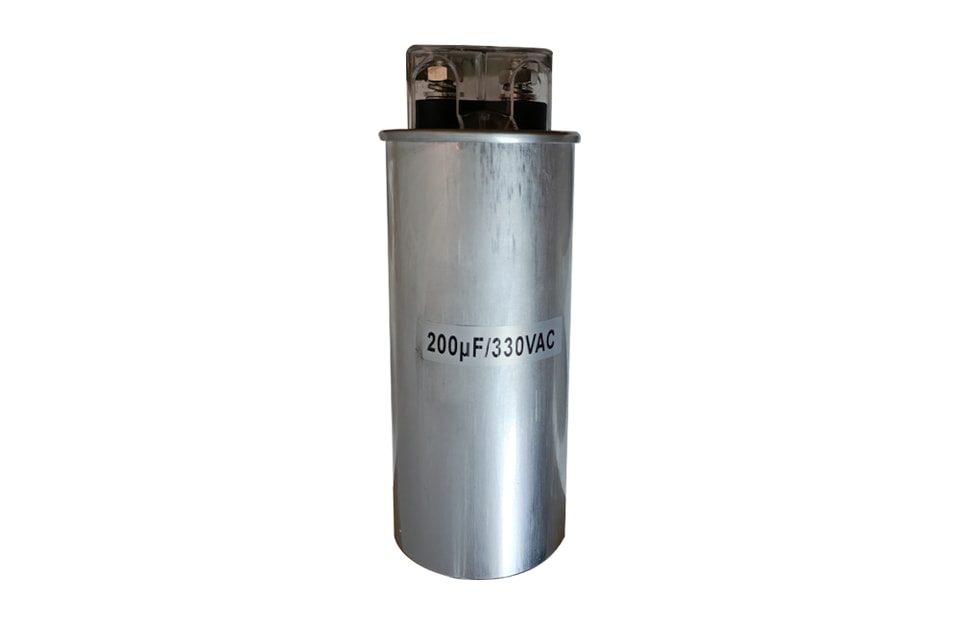

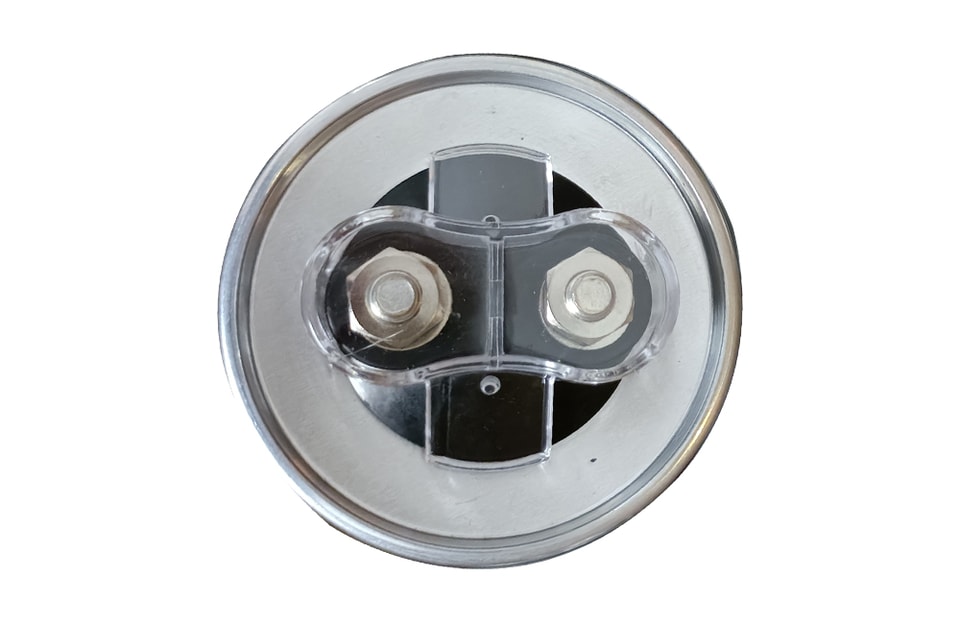

Condensateur cylindrique haute performance pour correction du facteur de puissance PFC et filtrage

✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins

E-mailinfo@yzpst.net

Téléphone+86 138 0527 8321

DEMANDER UN DEVIS TECHNIQUE↗

Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.

CENTRE DE DOCUMENTATION

Téléchargements et fichiers techniques

capacitor company intro.pdfTÉLÉCHARGER ↘Data sheet of YZPST-AKMJYS.pdfTÉLÉCHARGER ↘

Condensateurs à film – correction du facteur de puissance
Condensateurs de la série DeltaCap YZPST-AKMJYS

Série/Type : série YZPST-AKMJYS

Introduction à la production – condensateur PFC
Structure
Monophasé, triphasé, phases séparées ou YN
Boîtier à cylindre unique ou boîtiers à plusieurs cylindres

Titre
Titre
Titre

Classification du modèle de produit
Modèle du produit
BKMJ Condensateur carré économique
BKMJP Condensateur carré standard
AKMJG Condensateur carré haute performance à filtrage
BKMJYS Condensateur cylindrique standard
AKMJYS Condensateur cylindrique haute performance à filtrage

Comparaison des principaux paramètres pertinents des différents modèles deproduits

Modèles

BKMJ

BKMJP

AKMJG

BKMJYS

AKMJYS

Capacité

écart

-5%~10%

-2%~3%

Tension

supportéeentre polar

coques

≥3600V

Utilisation

environnement

-40~60℃

Maximum en fonctionnement

tension de condensateur

1,1 fois la tension nominale

1,1 fois

1.2

fois

1.15

fois

1,2 fois

Maximum en fonctionnement

courant de condensateur

1,3 fois le courant nominal

1.5

fois

2 fois

1.5

fois

2 fois

Courant d'appelcapacité au moment de la commutationmoment

200 fois le courant nominal

220

fois

250

fois

220

fois

250

fois

Caractéristiques du produit
Le procédé de revêtement spécial garantit de bonnes performances d'auto-cicatrisation du condensateur ainsi qu'une stabilité des performances électriques.
Plusieurs groupes de condensateurs shunt simples sont nos produits brevetés. Chaque groupe de condensateurs simples adopte un dispositif de séparation contre les surtensions, ce qui garantit non seulement la sécurité du produit, mais améliore également ses performances électriques et sa durée de vie grâce à l'utilisation de plusieurs groupes d'éléments simples et d'un certain écart entre les éléments en parallèle.
Les produits sont fabriqués à partir de particules chimiques nordiques importées de haute qualité, fines et résistantes aux hautes températures, afin de garantir des performances produit plus stables.

Tableau des spécifications

Référence	50Hz		60 Hz		C_R	Dimension （mm）			Boulon de l' fond	Unité d’emballage : pièces
Référence	Puissance réactive de sortie kVAr	I_R A	Puissance réactive de sortie kVAr	I_R A	µF	ΦD	ΦD1	H	Boulon de l' fond	Unité d’emballage : pièces
Tension nominale 450 V CA, 50/60 Hz, connexion en triangle
AKMJYS-X-X-0.45-5-3	5.0	6.4	6.0	7.7	26.2×3	65	68	160	M12×16	10
AKMJYS-X-X-0.45-10-3	10.0	12.9	12.0	15.4	52.4×3	76	79	235	M12×16	6
AKMJYS-X-X-0.45-15-3	15.0	19.3	18.0	23.1	78.6×3	86	89	235	M12×16	6
AKMJYS-X-X-0.45-20-3	20.0	25.7	24.0	30.8	104.8×3	96	99	278	M12×16	4
AKMJYS-X-X-0.45-25-3	25.0	32.1	30.0	38.5	131.0×3	106	106	278	M16×25	4
AKMJYS-X-X-0.45-30-3	30.0	38.5	36.0	46.2	157.2×3	116	119	278	M16×25	4

Référence	50Hz		50Hz		C_R	Dimension （mm）			Boulon de l' fond	Unité d’emballage : pièces
Référence	Puissance réactive de sortie kVAr	I_R A	Puissance réactive de sortie kVAr	I_R A	µF	ΦD	ΦD1	H	Boulon de l' fond	Unité d’emballage : pièces
AKMJYS-X-X-0.45-33.4-3	33.4	42.9	40.1	51.5	175.0×3	126	129	278	M16×25	4
AKMJYS-X-X-0.45-35-3	35.0	44.9	42.0	53.9	183.4×3	126	129	278	M16×25	4
AKMJYS-X-X-0.45-40-3	40.0	51.4	48.0	61.6	209.6×3	136	139	278	M16×25	4
Tension nominale 480 V CA, 50/60 Hz, connexion en triangle
AKMJYS-X-X-0.48-5-3	5.0	6.0	6.0	7.2	23.0×3	65	68	160	M12×16	10
AKMJYS-X-X-0.48-10-3	10.0	12.0	12.0	14.5	46.0×3	76	79	235	M12×16	6
AKMJYS-X-X-0.48-15-3	15.0	18.0	18.0	21.7	69.0×3	86	89	235	M12×16	6
AKMJYS-X-X-0.48-20-3	20.0	24.0	24.0	28.9	92.1×3	96	99	278	M12×16	4
AKMJYS-X-X-0.48-25-3	25.0	30.0	30.0	36.0	115.2×3	106	106	278	M16×25	4
AKMJYS-X-X-0.48-30-3	30.0	36.0	36.0	43.3	138.2×3	116	119	278	M16×25	4
AKMJYS-X-X-0.48-33.4-3	33.4	40.2	40.1	48.3	153.8×3	126	129	278	M16×25	4
AKMJYS-X-X-0.48-35-3	35.0	42.1	42.0	50.5	161.2×3	126	129	278	M16×25	4
AKMJYS-X-X-0.48-40-3	40.0	48.2	48.0	57.7	184.2×3	136	139	278	M16×25	4
Tension nominale 525 V CA, 50/60 Hz, connexion en triangle
AKMJYS-X-X-0.525-5-3	5.0	5.5	6.0	6.6	19.3×3	65	68	160	M12×16	10
AKMJYS-X-X-0.525-10-3	10.0	11.0	12.0	13.2	38.5×3	76	79	235	M12×16	6
AKMJYS-X-X-0.525-15-3	15.0	16.5	18.0	19.8	57.7×3	86	89	235	M12×16	6
AKMJYS-X-X-0.525-20-3	20.0	22.0	24.0	26.4	77.0×3	96	99	278	M12×16	4
AKMJYS-X-X-0.525-25-3	25.0	27.5	30.0	33.0	96.3×3	106	106	278	M16×25	4
AKMJYS-X-X-0.525-30-3	30.0	33.0	36.0	39.6	115.5×3	116	119	278	M16×25	4

Référence	50Hz		60 Hz		C_R	Dimension （mm）			Boulon de l' fond	Unité d’emballage : pièces
Référence	Puissance réactive de sortie kVAr	I_R A	Puissance réactive de sortie kVAr	I_R A	µF	ΦD	ΦD1	H	Boulon de l' fond	Unité d’emballage : pièces
AKMJYS-X-X-0.525-33.4-3	33.4	36.8	40.1	44.1	128.6×3	126	129	278	M16×25	4
AKMJYS-X-X-0.525-35-3	35.0	38.5	42.0	46.2	134.8×3	126	129	278	M16×25	4
AKMJYS-X-X-0.525-40-3	40.0	44.0	48.0	52.8	154.0×3	136	139	278	M16×25	4

Pour plus d’informations sursérie YZPST-AKMJYSveuillez télécharger le fichier PDF ci-dessus intitulé « Fiche technique de YZPST-AKMJYS » et « présentation de l'entreprise de condensateurs »
