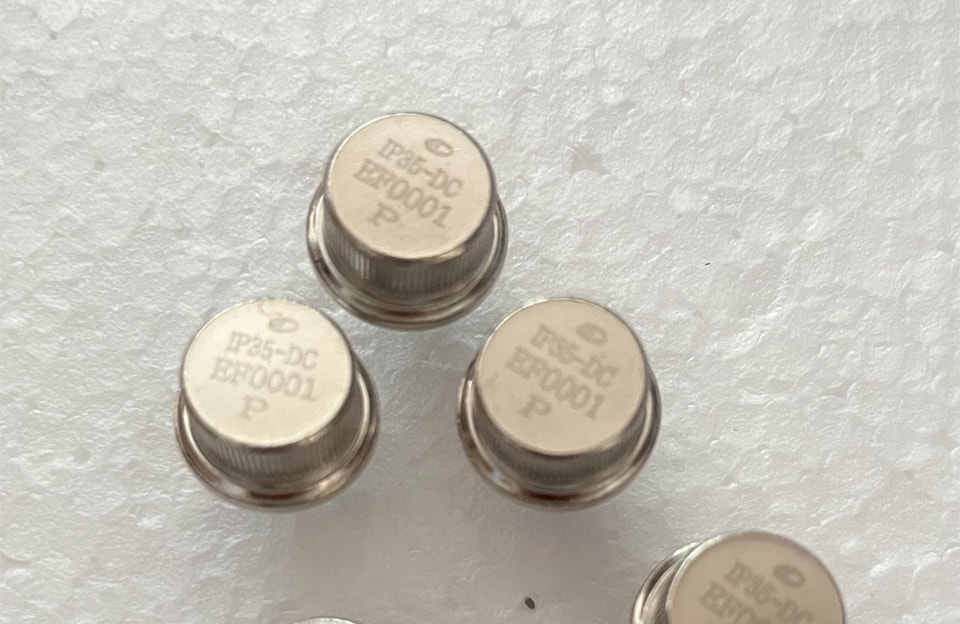

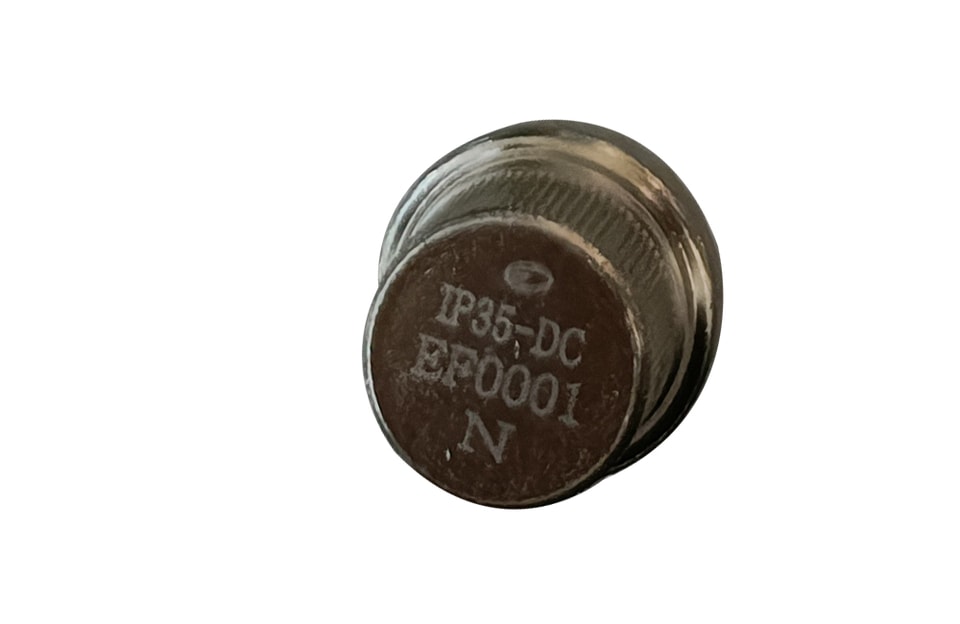

Nom du produit：Diode à insertion par pression
Numéro de produit：IP35-DCP IP35-DCN
Spécifications du produit： 35 A/ ≥400V
Revêtement
•Base : nickel noir électrodéposé
•Borne : cuivre nu étamé par immersion
Exigences
•Force d’insertion : la force de pressage recommandée est de 1,5 à 5 kN
Valeur nominale
| Type | Courant direct moyen(Si)A | Tension crête inverse répétitive(Vrrm) | Température maximale de jonction(Tjm)℃ | Température de boîtier nominale(Tc) | Courant de surtension non répétitif en direct(IFSM) | Température de stockage(Tstg)℃ | |
| polarité positive | polarité négative | V | ℃ | A | |||
| IP35-DCP | IP35-DCN | 35 | 300 | 175 | -40—175 | 400 | -40—175 |
Caractéristiques électriques Tc=25°C (sauf indication contraire)
| Type | Tension de crête en direct(Vfm) V | Courant de crête inverse répétitif | Courant de crête inverse répétitif(1rrm2) uA | |
| (Ifm=100A) | (1rrmi)uA | (Vr=300V | ||
| polarité positive | polarité négative | (Vr=300V) | Tr=150°C) | |
| 1P35-DCP | IP35-DCN | ≤1.18 | 2 | 200 |
Caractéristiques thermiques
| ParameterName | Résistance thermiqueR(th)j-c |
| UUnité | °C/W |
| CanoniqueVvaleur | ≤0.8 |
| Conditions d’essai | If=35A ts=1000 ms |
Éléments de contrôle en usine
Résistance thermique
n=50 Ac=0
n=50 Ac=0
Tension de crête en direct
Courant de fuite inverse
n=10 Ac=0
Hauteur totale : 29±1
Diamètre des fils : 1,3±0,15
Diamètre du tube : 12,80±0,03
Conditionnement
• Conditionnement : 500 pièces/boîte, 10 boîtes/carton
• Identification :
Étiquette de la boîte intérieure :
Le mot rouge indique une diode « positive »
Les mots noirs indiquent des diodes « négatives »
Lot de production
Numéro de produit
Tension de claquage
Polarité
Quantité
Identification de la boîte extérieure :
Modèle
Quantité
Pour plus d’informations surYZPST-IP35-DCVeuillez télécharger le fichier PDF ci-dessus intitulé « YZPST-IP35-DC-Press-fit diode »
