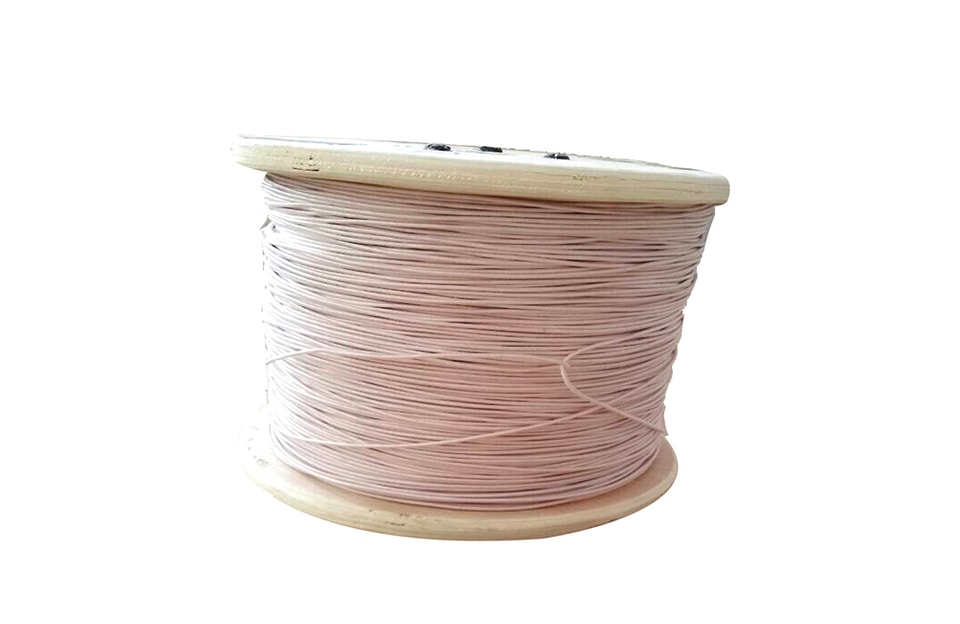

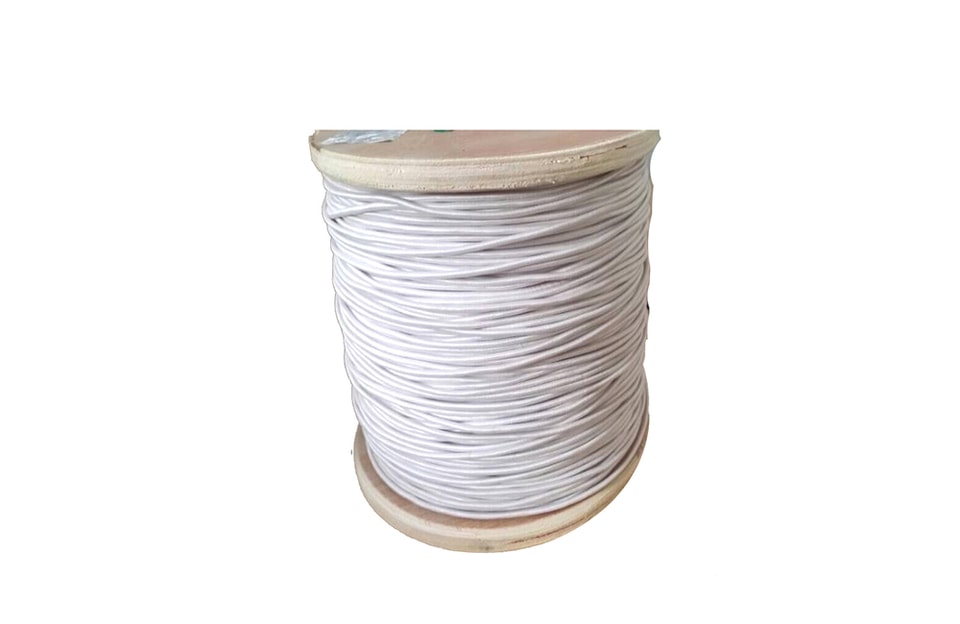

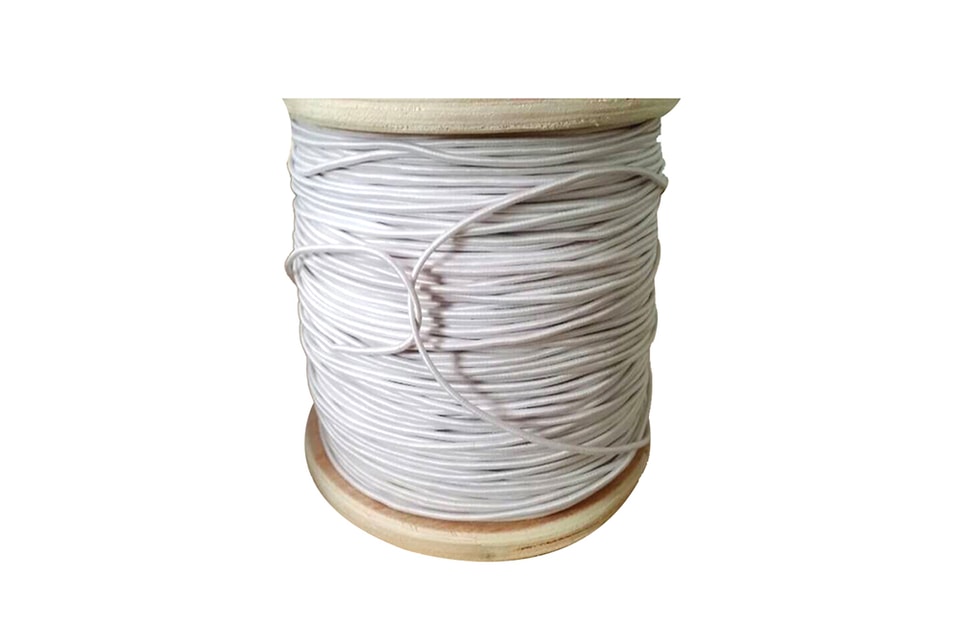

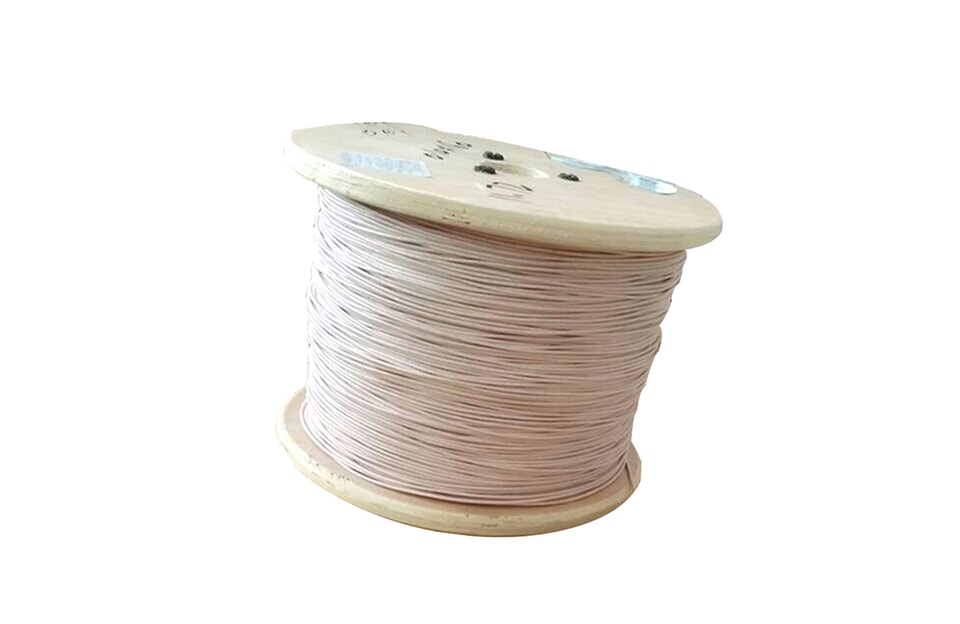

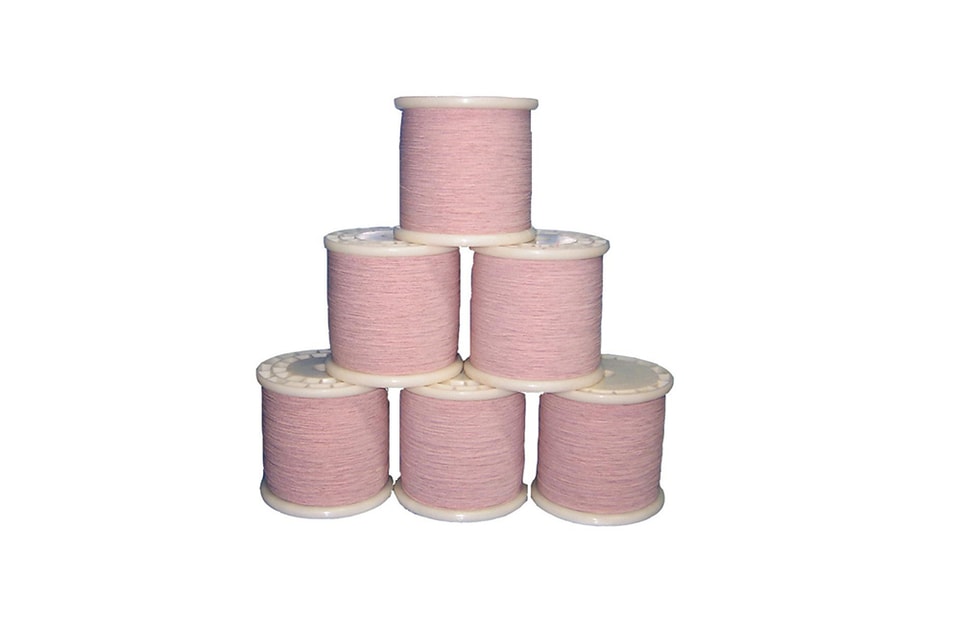

produits principaux :
série à enveloppe soiesérie isolante
fils et câbles
fil de cuivre émaillé en fil polyester
Type de spécification :
SDTR monofilfil de cuivre en bobineSEDTR bobine de fil double
cuivre
SDQZ bobine de fil de cuivre monocâble verni en polyester
SEDQZ bobine de fil double en polypropylène
émailléfil de cuivreSDQA monofilcuivreemballage de faisceau de fils revêtus de peinture polyuréthane
SEDQA fil double revêtu de polyuréthane
émailléfil de cuivreSDQZJ monofil revêtu de polyester, au-dessus de SEDQZJ monofil revêtu de polyester
ci-dessus
SDQAJ fil torsadé monofil revêtu de polyuréthane
SEDQAJ toron à double fil revêtu de polyuréthane
SDQACC filaments cuivre revêtus, emballage de fil revêtu de peinture polyuréthane ; SEDQACC peinture polyuréthane spéciale double emballage, ligne spéciale en cuivre revêtu
niveau de température :
Classe A (105 ℃), classe B (130 ℃), classe F (155 ℃)
normes de production :
Φ 0,07 mm ~ 2,0 mm Φ
( 0,05~0,50 mm)×N torons N: 3~950
section transversale :
inférieure à 4 mm²Utilisation
:
convient à la fabrication de divers instruments électroniques, appareils de mesure, composants d’inductance et autres applications.
norme du produit :
GB11018-89
Remarque :
Les indicateurs techniques du fil polyester gainé de filin répondent aux exigences de la norme.
Les performances électriques à haute fréquence sont bonnes.
Le fil polyester, avec pour âme un fil émaillé en polyuréthane, présente d’excellentes performances de soudage direct ; la température de soudage est de 375 ℃ ± 5 ℃.
PS peut produire d’autres types de fil gainé de polyester selon les besoins du client.
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale (Ω/m à 20 ℃) | Diamètre maximal du fil émaillé (mm) | Diamètre extérieur maximal (Mm) | Diamètre réel (mm) | Longueur par kilogramme (m/kg) | |||
2UEW | QA-1 | 0,16 * | 9 | > 1700 | 0,0902〜0,1009 | 0.182 | 0.72 | 0.69 | 615 |
2UEW | QA-1 | 0,12 * | 3 | > 1500 | 0,4755〜0,5452 | 0.1390 | 0.32 | 0.30 | 3300 |
2UEW | QA-1 | 0,15 * | 3 | > 1700 | 0,3073〜0,3454 | 0.171 | 0.39 | 0.37 | 2100 |
2UEW / F + 1NY | SDQAJ | 0,12 * | 3 | > 1800 | 0,4755〜0,5452 | 0.139 | 0.36 | 0.325 | 3200 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale (Ω/m à 20 ℃) | Section de cuivre (mm²) | Diamètre extérieur maximal (Mm) | ||||
Ligne Ritz | 2UEW + 2NY | QA-1 | 0,07 * | 600 | > 900 | 0,0067〜0,0089 | 2.3079 | 2.76 |
Ligne Ritz | 2UEW + NY | QA-1 | 0,07 * | 135 | > 900 | 0,030〜0,0395 | 0.496 | 1.33 |
Ligne Ritz | 2UEW + NY | QA-1 | 0,10 * | 160 | > 1000 | 0,0127〜0,0159 | 1.256 | 2.03 |
Ligne Ritz | 2UEW | QA-1 | 0,07 * | 600 | > 600 | 0,0067〜0,0089 | 2.3079 | 2.71 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale (Ω/m à 20 ℃) | Section de cuivre (mm²) | Diamètre extérieur maximal (Mm) | Diamètre réel (mm) | Longueur par kilogramme (m/kg) | |||
1UEW + NY | QA-2 | 0.05 * | 500 | > 1000 | 0.0158〜0.0207 | 0.98 | 1.96 | 1.87 | 105 |
1UEW + NY | QA-2 | 0.05 * | 1000 | > 1000 | 0.0079〜0.0104 | 1.9600 | 2.75 | 2.64 | 54 |
1UEW + NY | QA-2 | 0.05 * | 2000 | > 1000 | 0.004〜0.0052 | 3.92 | 3.87 | 3.75 | 25 |
2UEW + NY | QA-1 | 0,10 * | 200 | > 1000 | 0.0102〜0.0127 | 1.5700 | 2.26 | 2.10 | 70 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale (Ω/m à 20 ℃) | Section de cuivre (mm²) | Diamètre extérieur maximal (Mm) | Diamètre réel (mm) | Longueur par kilogramme (m/kg) | ||||
ligne Litz 38 * 350 | 2UEW + 2NY | SEDQAJ | 0,10 * | 350 | > 900 | 0.0058〜0.0073 | 2.7475 | 3.02 | 2.87 | 40 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale (Ω/m à 20 ℃) | Diamètre maximal du fil émaillé (mm) | Diamètre extérieur maximal (Mm) | Diamètre réel (mm) | ||
2UEW | 0.08 * | 40 | > 700 | 0.0783〜0.0972 | 0.092 | 0.80 | 0.76 |
2UEW | 0,10 * | 40 | > 1000 | 0.0509〜0.0613 | 0.117 | 0.99 | 0.93 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale | Section de cuivre (mm²) | Enveloppe maximale | Diamètre réel (mm) | Longueur par kilogramme (m/kg) | |||
2UEW + NY | QA-1 | 0,07 * | 24 | > 700 | 0.1687〜0.2078 | 0.092316 | 0.58 | 0.51 | 1190 |
2UEW + NY | QA-1 | 0,07 * | 26 | > 700 | 0.1558〜0.1976 | 0.1000 | 0.6 | 0.52 | 1150 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale | Section de cuivre (mm²) | Enveloppe maximale | Diamètre réel (mm) | Longueur par kilogramme (m/kg) | |||
2UEW + NY | QA-1 | 0.04 * | 2390 | > 400 | 0.0051〜0.0068 | 3.0018 | 3.21 | 3.12 | 35 |
2UEW + NY | QA-1 | 0.04 * | 3980 | > 400 | 0.0031〜0.0041 | 4.9988 | 4.13 | 4.02 | 20 |
2UEW + NY | QA-1 | 0.04 * | 980 | > 400 | 0.0125〜0.0166 | 1.23 | 2.07 | 2 | 90 |
1UEW + NY | QA-2 | 0.05 * | 1530 | > 900 | 0.0052〜0.0068 | 3.0026 | 3.39 | 3.3 | 30 |
1UEW + NY | QA-2 | 0.05 * | 2540 | > 900 | 0.0031〜0.0041 | 4.9847 | 4.35 | 4.25 | 21 |
1UEW + NY | QA-2 | 0.05 * | 680 | > 900 | 0.0117〜0.0152 | 1.3345 | 2.27 | 2.14 | 84 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale | Section de cuivre (mm²) | Enveloppe maximale | Diamètre réel (mm) | Longueur par kilogramme (m/kg) | 2014-8-26 (/kg) | ||||
ligne Litz 41 * 800 | 2UEW + FR + 2NY | SEDQAJ | 0,07 * | 800 | > 900 | 0.00581〜0.0067 | 3.0772 | 3.22 | 2.95 | 35 | 91.00 |
ligne Litz 41 * 1600 | 2UEW + FR + 2NY | SEDQAJ + FR | 0,07 * | 1600 | > 6000 | 0.0025〜0.0033 | 6.1244 | 4.9 | 4.4 | 12.2 | 105.00 |
ligne Litz 38 * 800 | 2UEW + FR + 2NY | SEDQAJ + FR | 0,10 * | 800 | > 6800 | 0.0025〜0.0032 | 6.28 | 4.95 | 4.46 | 12 | 98.00 |
Diamètre du conducteur*nombre de brins | Tension de claquage mesurée (V) | Résistance maximale | Section de cuivre (mm²) | Enveloppe maximale | Diamètre réel (mm) | Longueur par kilogramme (m/kg) | |||
2UEW + NY | QA-1 | 0.04 * | 2390 | > 400 | 0.0051〜0.0068 | 3.0018 | 3.21 | 3.12 | 35 |
2UEW + NY | QA-1 | 0.04 * | 3980 | > 400 | 0.0031〜0.0041 | 4.9988 | 4.13 | 4.02 | 20 |
2UEW + NY | QA-1 | 0.04 * | 980 | > 400 | 0.0125〜0.0166 | 1.23 | 2.07 | 2 | 90 |
1UEW + NY | QA-2 | 0.05 * | 1530 | > 900 | 0.0052〜0.0068 | 3.0026 | 3.39 | 3.3 | 30 |
1UEW + NY | QA-2 | 0.05 * | 2540 | > 900 | 0.0031〜0.0041 | 4.9847 | 4.35 | 4.25 | 21 |
1UEW + NY | QA-2 | 0.05 * | 680 | > 900 | 0.0117〜0.0152 | 1.3345 | 2.27 | 2.14 | 84 |
