COMPOSANT DE PUISSANCE

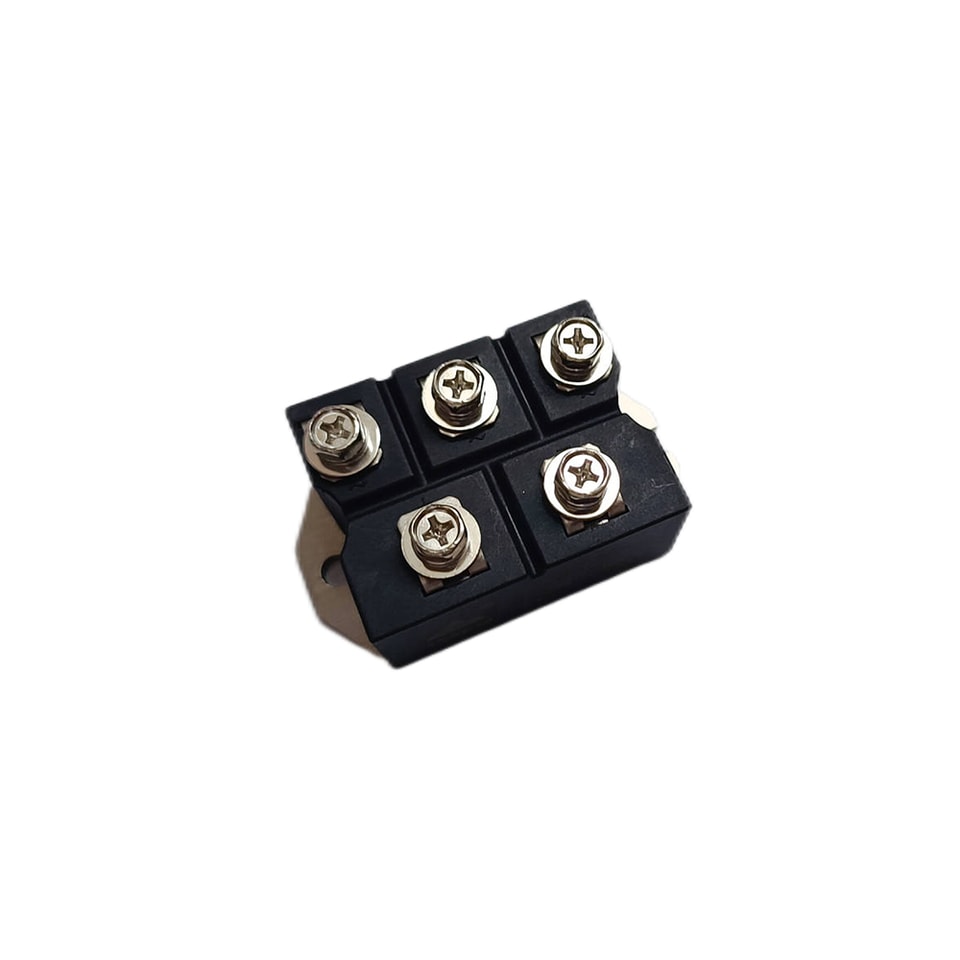

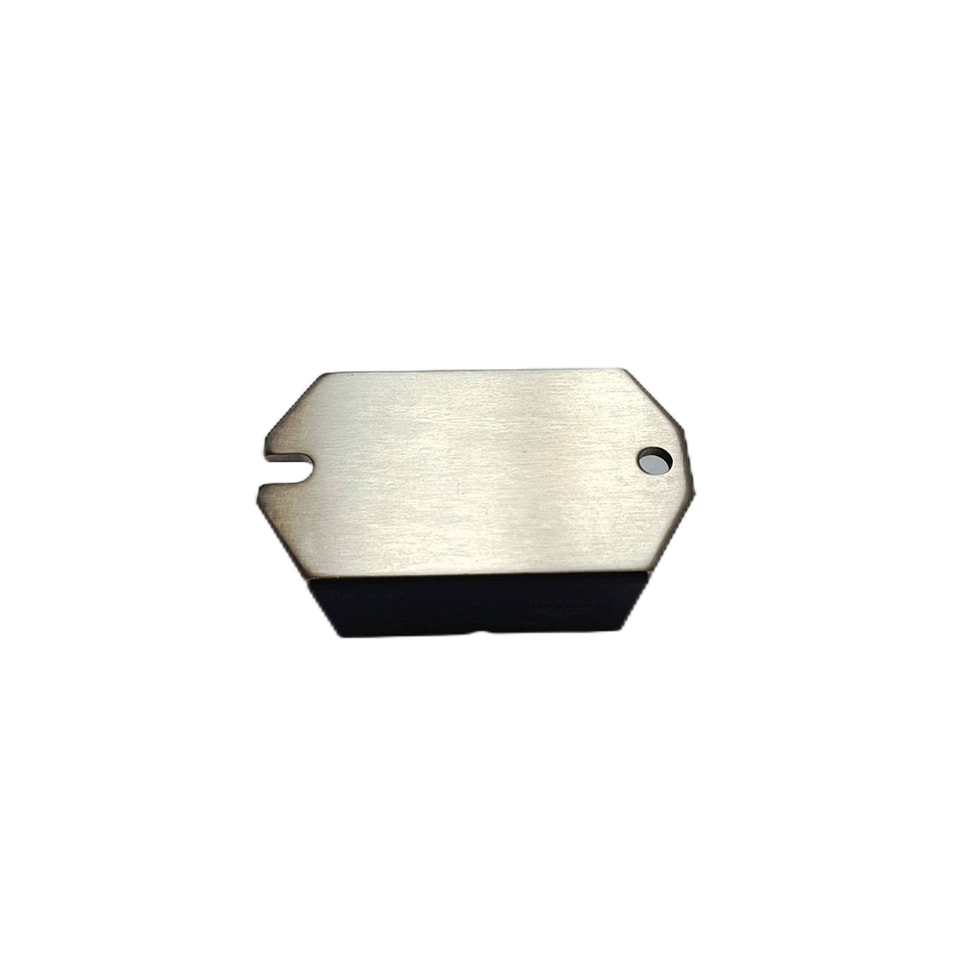

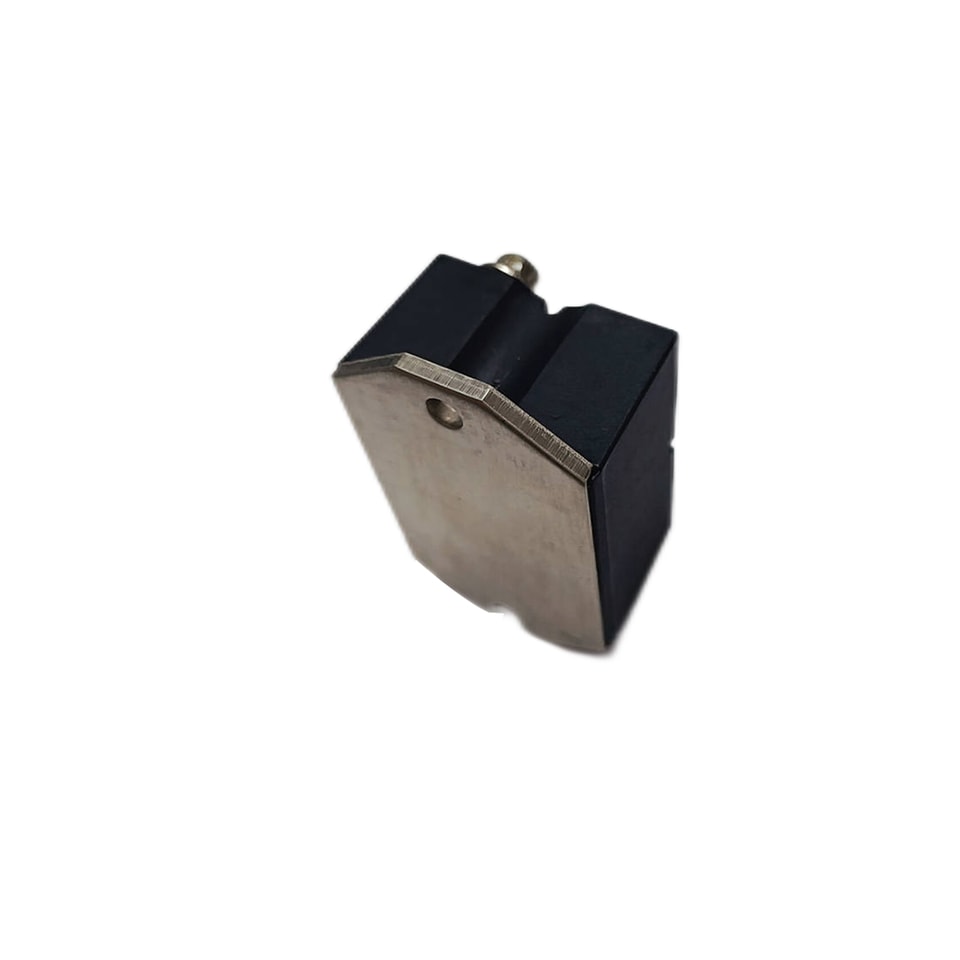

YZPST-SKD82-18
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
YZPST-SKD82-18 Pont redresseur
| Paramètre | Symbole | Conditions | Valeurs | Unités |
| Répétitif Tension de blocage crête | VDRM | - | V | |
| Non Répétitif Tension de blocage crêteTension | VDSM | - | ||
| Répétitif Crête Tension inverse | VRRM | 1800 | V | |
| Non Répétitif Crête Tension inverse | VRSM | 1900 | V | |
| Courant de sortie redressé moyenCourant de sortie Courant | IO(AV) | TC=85°C | 80 | A |
| Surtension directe Courant | IFSM | 50 Hz ; Demi-onde sinusoïdale, 1 impulsion, Non répétitif | 750 | A |
| I t au carré | I2t | 2 ms à 10 ms | 2.8 | KA2s |
| Surtension à l’état passant Courant | ITSM | 50 Hz ; Demi-onde sinusoïdale, 1 impulsion, Non répétitif | A | |
| - | ||||
| I t au carré | I2t | 2 ms à 10 ms | - | KA2s |
| Crête Tension directe | VFM | Tj=25 °C ; IF=150 A | 1.6 | V |
| Tension de crête à l’état passant | VTM | - | ||
| Crête Courant inverse | IRM | VRM= VRRM, Tj= 150 °C | 6 | mA |
| Critique Vitesse d’établissement du courant à l’amorçage | di/dt | VD=2/3VDRM, ITM=2•IO, Tj=125 °C IG=200mA, diG/dt=0,2 A/μs | A/μs | |
| - | ||||
| Critique Vitesse de montée de la tension à l’état bloqué | dv/dt | VD=2/3VDRM Tj=125 °C | - | V/μs |
| Courant de gâchette pour amorçage | IGT | VD=6 V,IT=1 A,Tj=25°C | - | mA |
| Tension de gâchette pour amorçage | VGT | - | V | |
| Courant de maintien | IH | - | mA | |
| Thermique Résistance | Rth(j-c) | Jonction vers Boîtier | 1.1 | K/W |
| Rth(c-f) | Boîtier vers Ailette | 0.07 | K/W | |
| Tvj | -40~+150 | °C | ||
| Tstg | -40~+125 | °C | ||
| Visol | c.a. 50 Hz ; valeur efficace ; 1 min. | 3600 | V | |
| Couple de serrage de montage | M | Montage sur boîtier | 5 | N.m |
| Bornes |

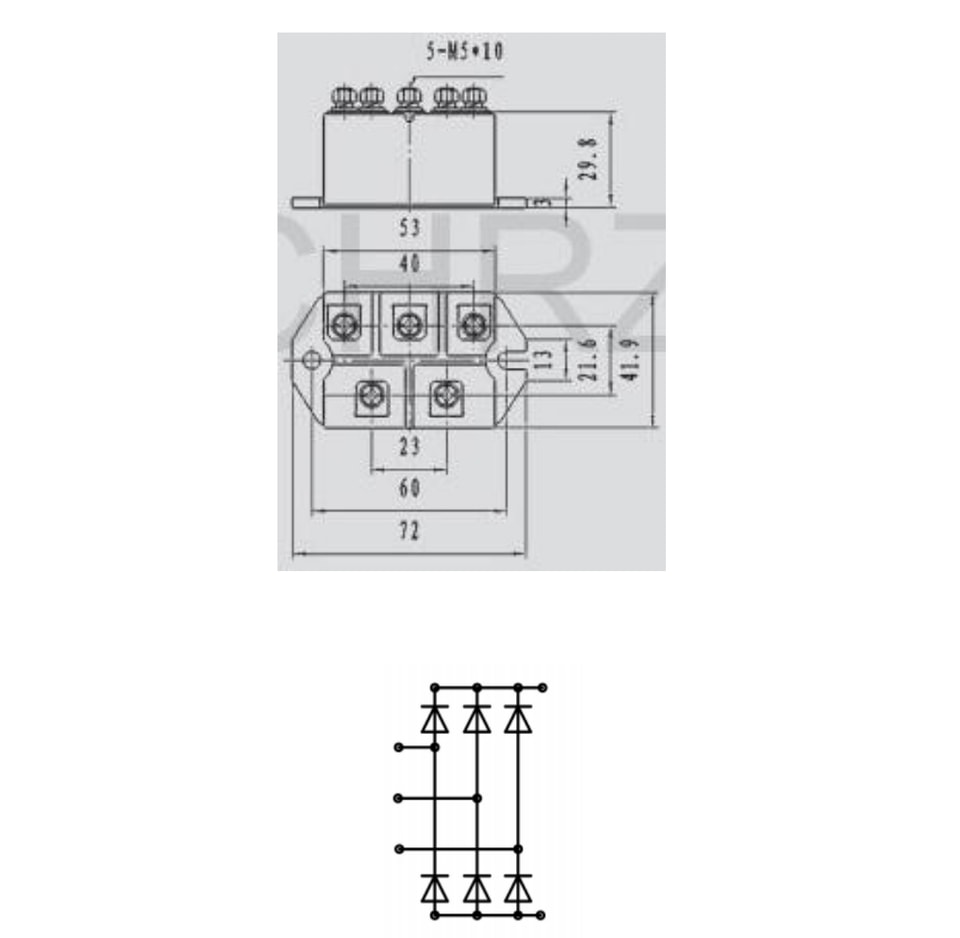

PLAN D’ENCOMBREMENT (dimensions en mm)
