YZPST-GMZP7500A600V
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Temps de Blocage
VRRM (1) | VRSM (1) |
600 | 600 |
VRRM = Répétitif crête tension inverse
VRSM = Non répétitive crête inverse tension (2)
Remarques :
Toutes les valeurs nominales sont spécifiées pour Tj = 25 oC sauf sauf indication contraire.
(1) Toutes les tensions nominales sont spécifiées pour uneforme d’onde sinusoïdale appliquée de 50 Hz/60 Hz surla plage de température de -40à +1850 oC.
(2) 10 ms max. largeur d’impulsion
(3) Valeur maximale pour Tj = 150 oC.
(4) Voir la définition du paramètre ci-dessous :
Répétitif crête inverse de fuite | IRRM | 4 mA 100 mA |
Conduction - on État
THERMIQUES ET CARACTÉRISTIQUES MÉCANIQUES
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +150 |
| oC |
|
Température de stockage | Tstg | -40 | +150 |
| oC |
|
Résistance thermique - jonction à boîtier | RΘ (j-c) |
| 0.009 |
| L / kW | Double face refroidi Refroidissement sur une seule face |
Résistance thermique - boîtier vers dissipateur | RΘ (c-s) |
| 0.005 - |
| L/kW | Double face refroidi Refroidissement sur une seule face |
Résistance thermique - jonction à dissipateur | RΘ (j-s) |
| - - |
| oC/kW | Double face refroidi Refroidissement sur une seule face |
Force de montage | P | 24 | 30 |
| kN |
|
Poids | W |
|
| 0.078 | Kg | environ |

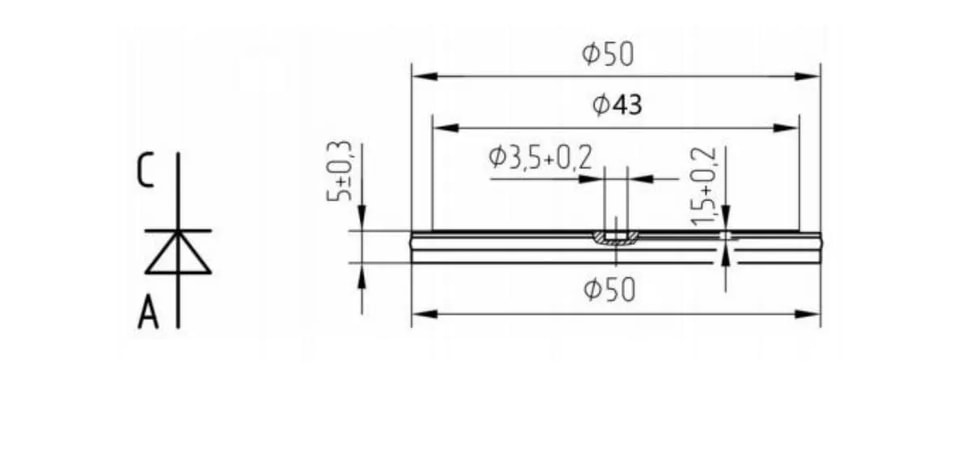

CONTOUR DU BOÎTIER ET DIMENSIONSDIMENSIONS
.jpg)
-3.jpg)
.jpg)
.jpg)
.jpg)
