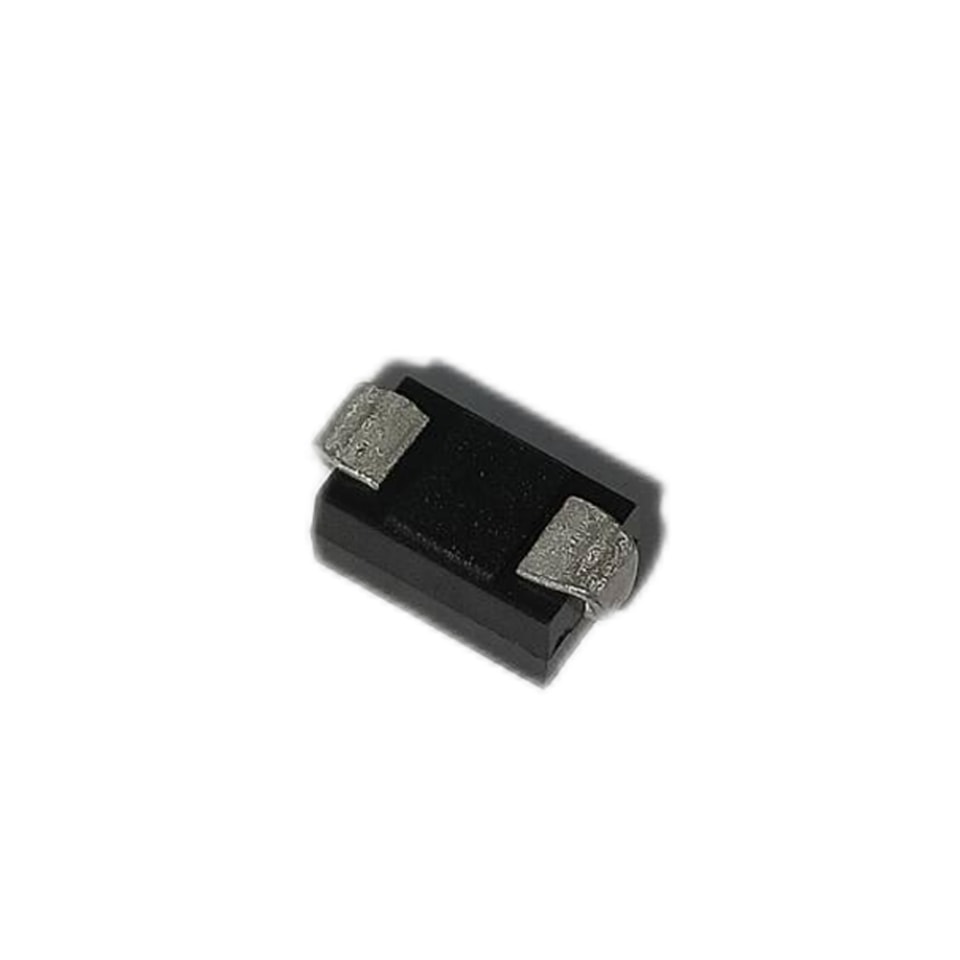

YZPST-2CL71S

Récupération rapide  Diodes haute tensionde

Caractéristiques

l IF（AV）                   5 mA

l VRRM               8 kV

l Haute fiabilité

Applications

Alimentation haute tension

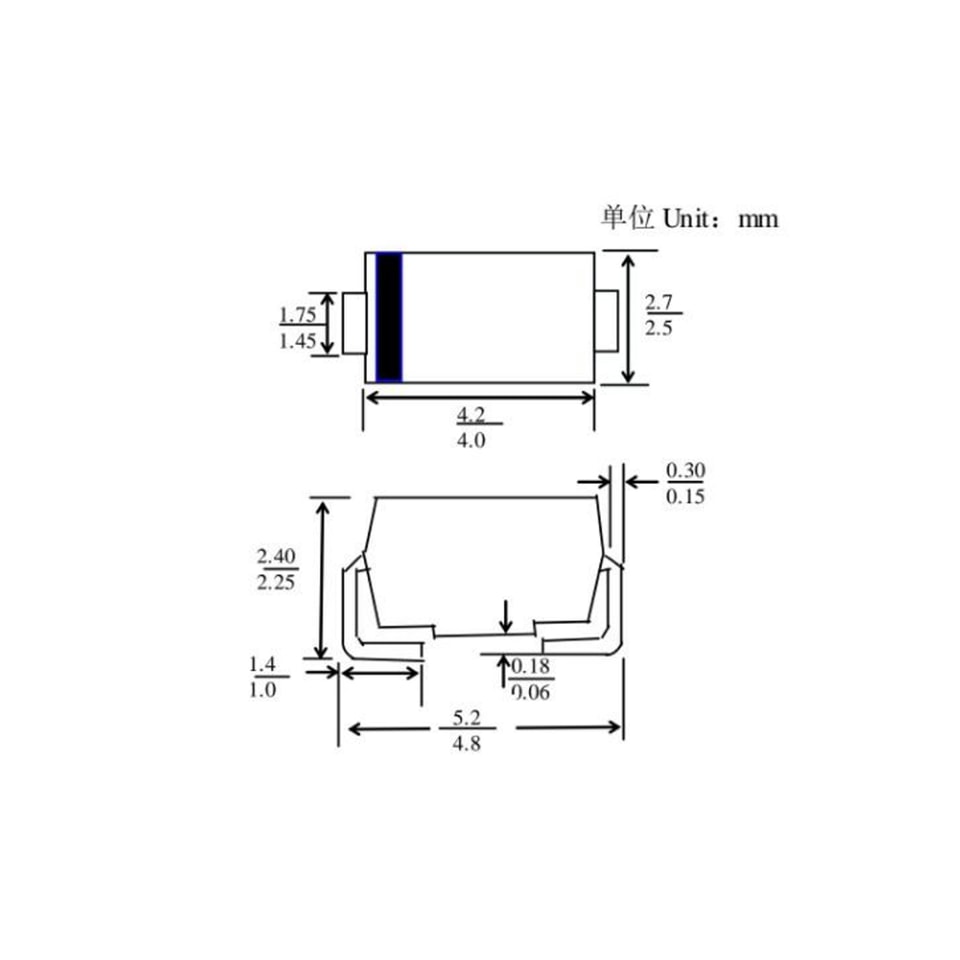

Données mécaniques

 l Époxy répond à la classification d’inflammabilité UL 94V-0 calibre

l Bornes : Pur e  t i n  p l a t e d  l e a d s

l Marquage : Type numéro

l Polarité : Selon marqué sur le boîtier

l Longueur Sans plomb : pour version RoHS / sans plomb

Valeur maximale nominale (Ta=25oC sauf indication contrairese indiquée)

Paramètre

Symbole

71S

Unité

Crête répétitive tension inverse

VRRM

8

kV

crête non répétitive tension inverse

VRSM

8.8

kV

Courant moyen en direct

à  Ta=25℃

IF(AV)

5

mA

Courant de surtension en direct

Onde sinusoïdale demi-onde à 50 Hz ， 1/2 cycle, Ta=25℃

IFSM

0.5

A

Tension de pointe en direct

IFM=10 mA

V FM

20

V

Crête courant inverse

VRM=VRRMTa=25℃

IRRM1

2

µA

Crête courant inverse

VRM=VRRMTa= 100℃

IRRM1

5

µA

Temps de recouvrement inverse

IF=2mA:IRM=4mA,Ta=25℃

trr

80

nS

Virtuel jonction température

T(vj)

125

°C

Température de stockage

Tstg

-40 ~ +125

°C
