YZPST-MKPH630VAC
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
YZPST-MKPH630VAC condensateur
DONNÉES DE RÉFÉRENCE SPÉCIFIQUES
DESCRIPTION | VALEUR | CONDITIONS D’ESSAI | ||
Capacitance ance | Capacité nominale | 0,33 µF | Mesure fréquence: 1kHz±10% Mesure tension: 1Vrms. | |
Tolérance de capacitance | J=±5% | |||
Tension | Tension nominale | 630 VAC | 1.6*1.4*UR Unité:VDC (5 S à 20℃) | |
Tenue en tension | ||||
Facteur de dissipation (tangentede pertes) | FD≤0. 1 % 1 kHz 1 V FD≤0,2 % 10kHz 1 V | Mesure fréquence:1kHz±10% Mesure tension: 1Vrms. | ||
Résistance d’isolement | C≤0.33µF C＞0.33µF | IR≥30000M Ω IR*C≥5000S | mesuré à la tension nominale or inférieur à 100VDC 1 minute à 20℃ et HR≤65 % | |
（Ut-t） | 1,6×U | Unité:VDC (10 S à 20℃) | ||
（Ut-c） | 3000VDC | Unité:VAC (60S à 20℃) | ||
≤100adapté |
| |||
<2000M |
| |||
Catalogue climatique | 40/85/21 |
| ||
Norme de référence | IEC61071 GB/T17702 |
| ||
（Irms） | 20A | 70℃ | ||
CARACTÉRISTIQUES :
Construction sans inductance et auto-cicatrisante
Résiste aux surtensions.
Excellentes caractéristiques physiques et environnementales.
APPLICATIONS :
IGBT
Snubber IGBT
Largement utilisé dans les dispositifs d’électronique de puissance dans les circuits résonants série/parallèle ;
Largement utilisé dans les équipements d’électronique de puissance pour l’absorption et la protection contre les tensions de crête et les courants de crête ;

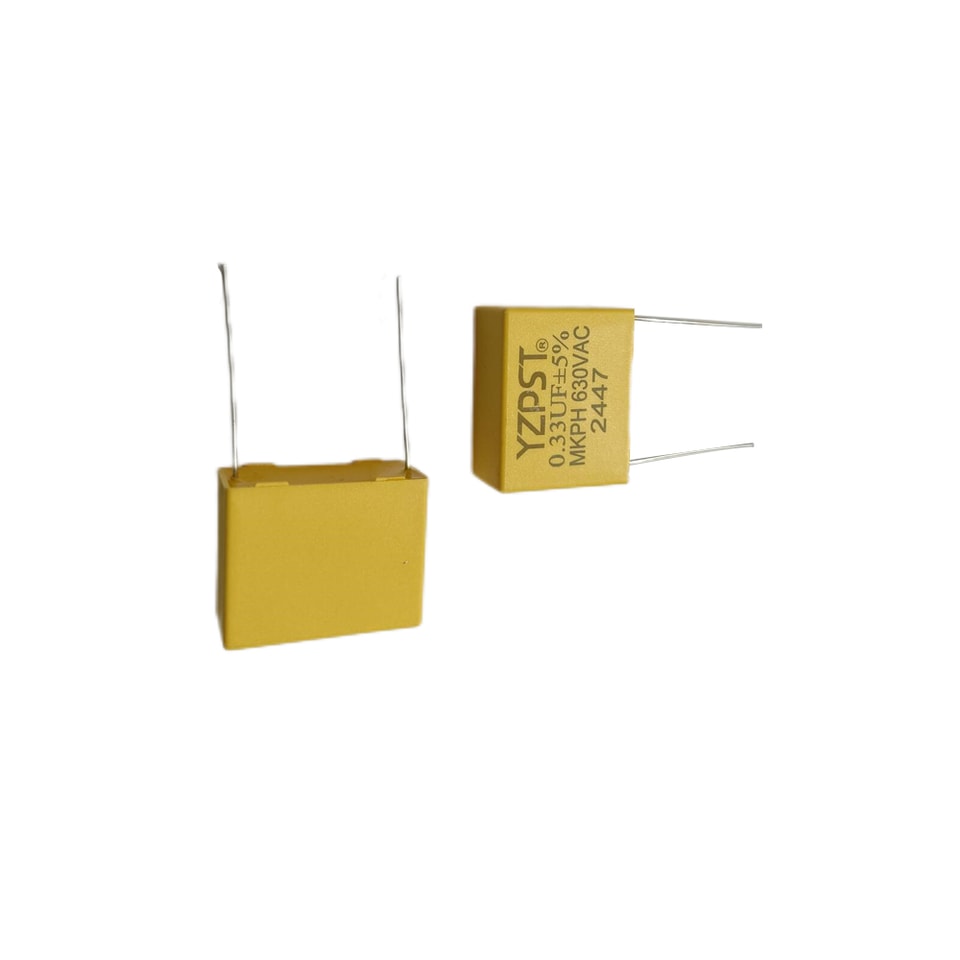

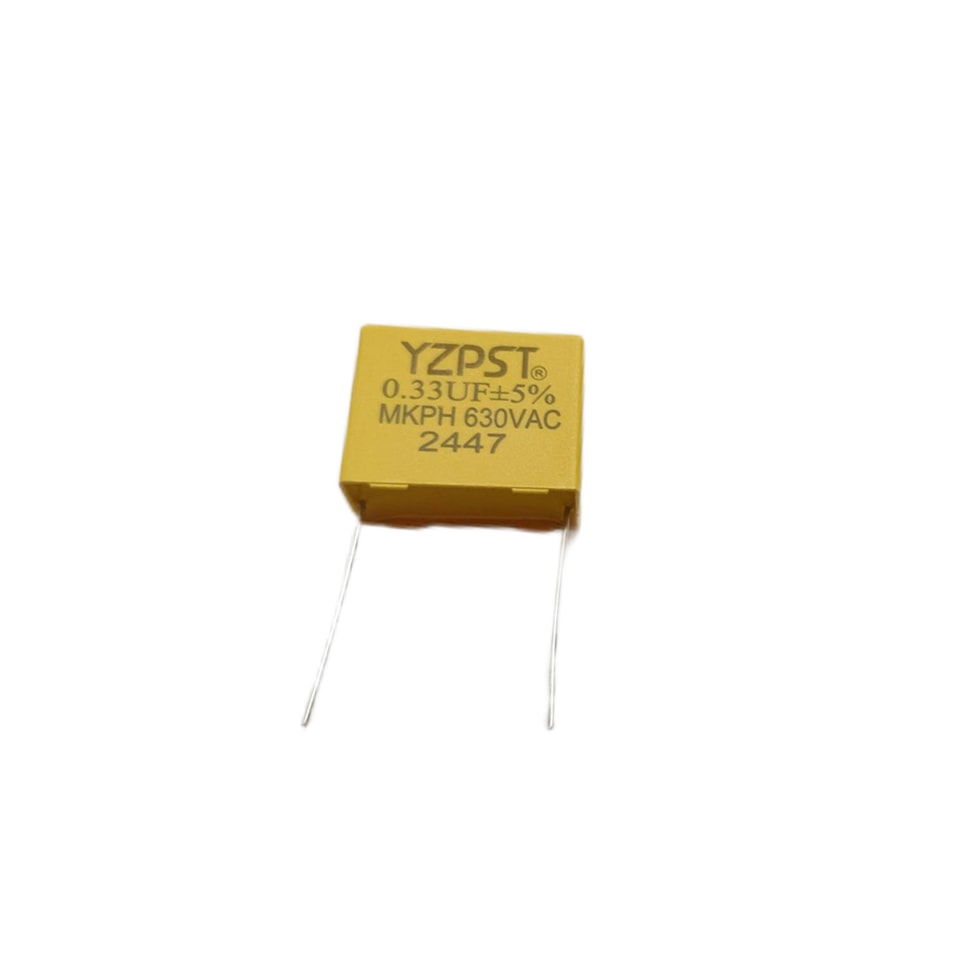

MARQUAGE :
YZPST
- 33 uF ±5 % MKPH630VAC
Marquage sur chaque condensateur individuel, comprend :
Capacité nominale : par exemple 334
Tension nominale : par exemple 630VAC
Tolérance de capacité : par exemple J
Symbole du fabricant : YZPST.
Marquage sur l’emballage
Chaque unité d’emballage porte le type, la valeur nominale, la quantité et la date de fabrication, le lieu de fabrication et le nom du fabricant
6. EXPLICATION DES TERMES IMPORTANTS :
Capacitance nominale
La valeur de capacité nominale en picofarads est exprimée par un nombre à trois chiffres ; les deux premiers chiffres sont significatifs et le dernier indique le nombre de zéros à ajouter.
Exemple : 224 indique 220 000 pF ou 0,22 uF
225 indique 2 200 000 pF ou 2,2 uF
UNITÉ DE CAPACITÉ :
1 F = 1 000 mF = 1 000 000 uF = 1 000 000 000 nF = 1 000 000 000 000 pF

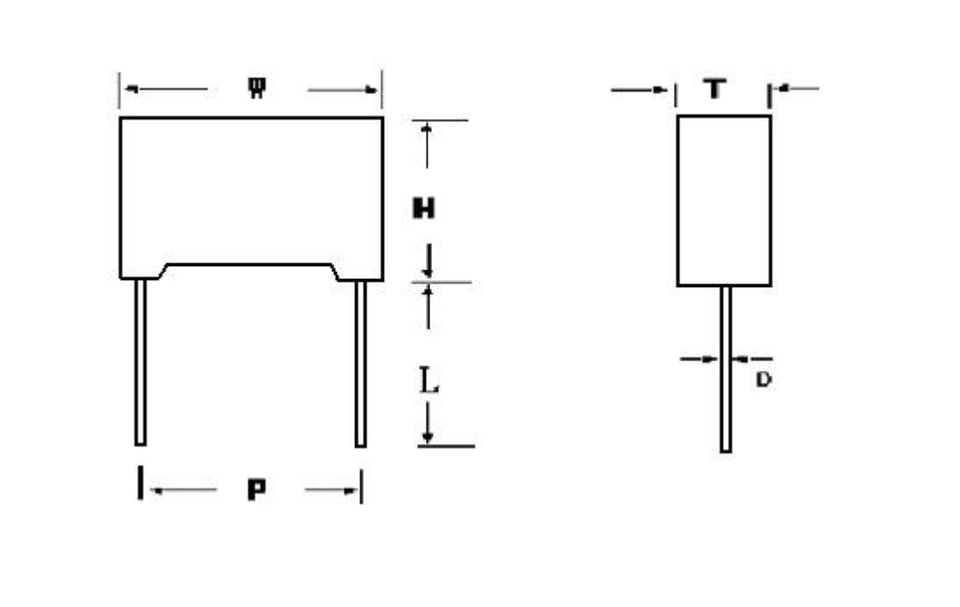

PLAN DE COTES :
