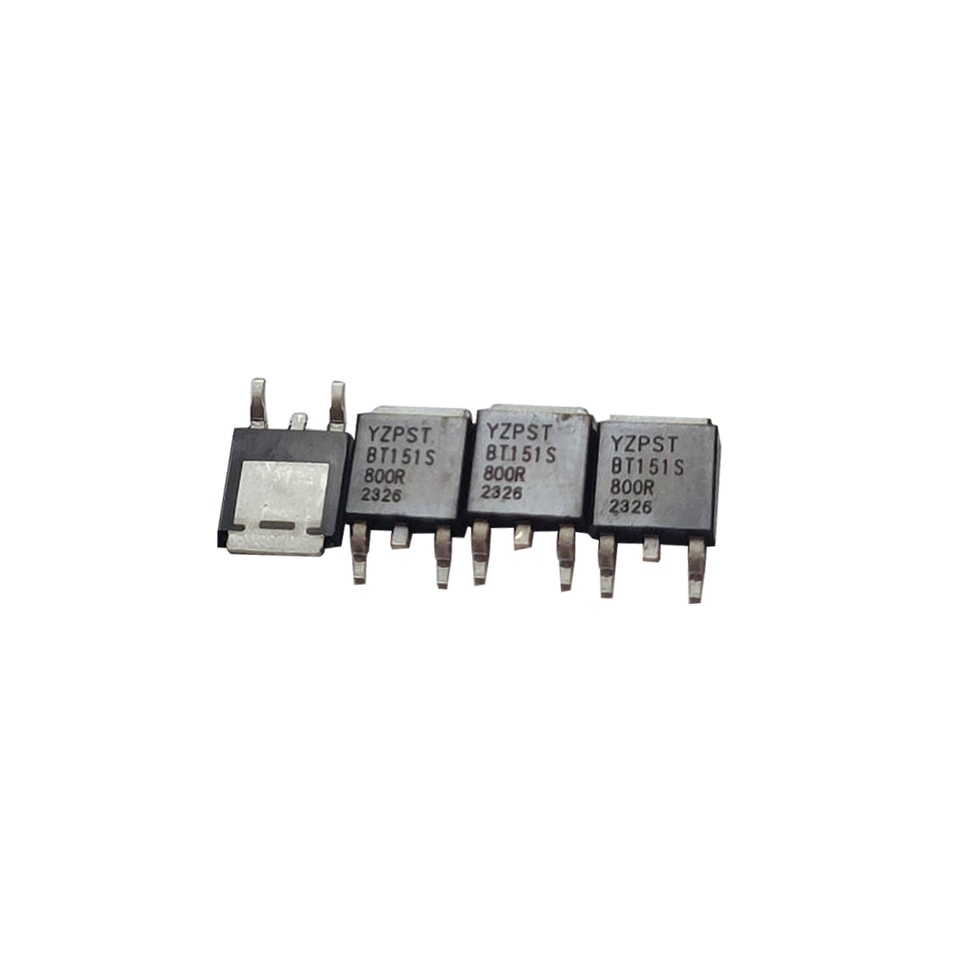

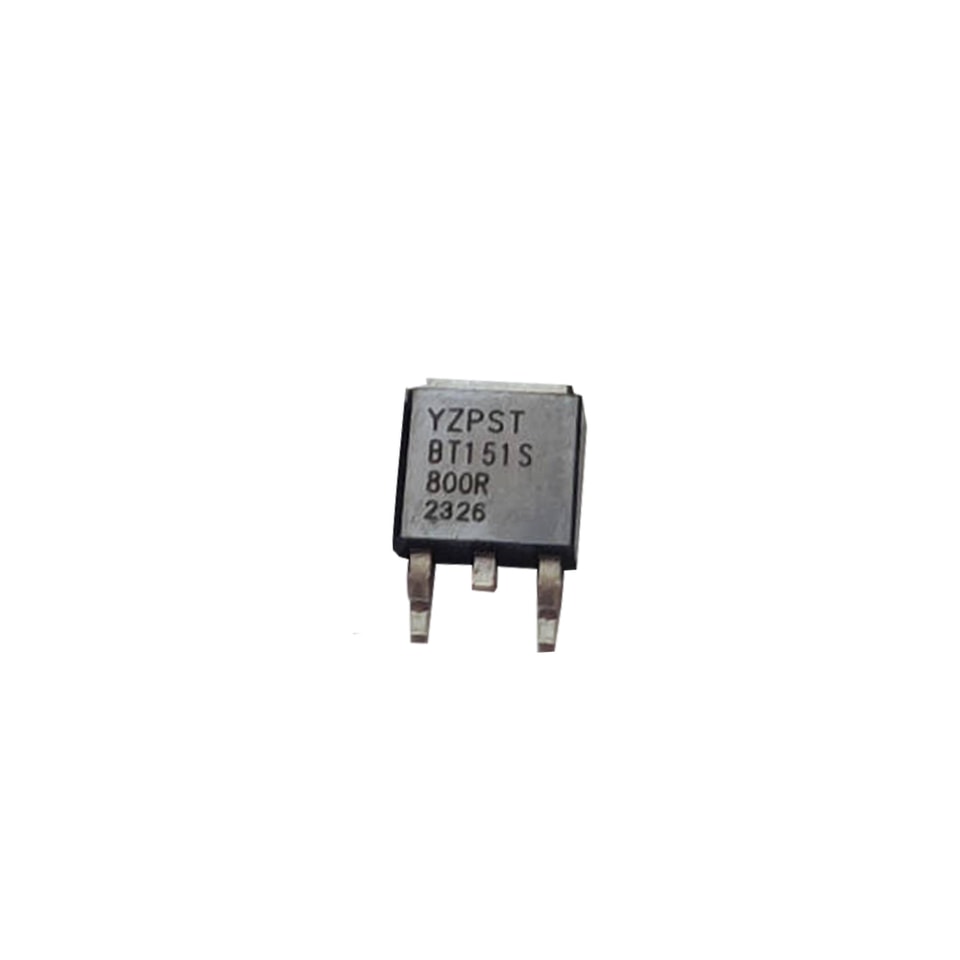

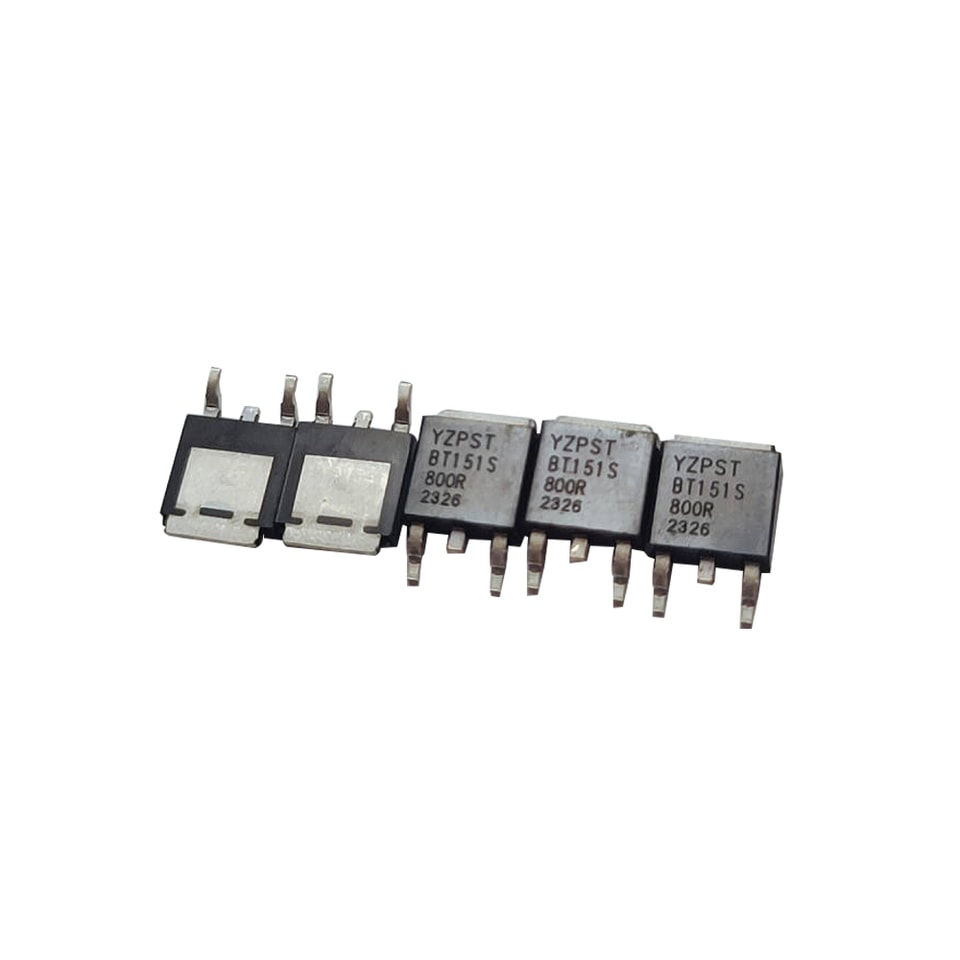

YZPST-BT151S-800R, SCR BT151S-800R 7,5 A TO-252, marque YZPST
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
N° de pièce : YZPST-BT151S SCRS
YZPST-BT151S-800R, SCR BT151S-800R 7,5 A TO-252, marque YZPST
Boîtier
TO-252-2L
Caractéristique principale (Tj = 25 ℃)
Symbole | Valeur | Unité |
IT(AV) | 7.5 | A |
VDRM / VRRM | ≥ 600 | V |
IGT | 3 à 6 | mA |
Valeurs absolues (valeurs limites)
Symbole | Paramètre | Valeur | Unité |
IT (RMS) | Courant efficace en conduction à l’état passant (angle de conduction de 180°) | 12 | A |
IT(AV) | Courant moyen à l’état passant (angle de conduction de 180°) | 7.5 | A |
ITSM | Pic de surtension non répétitif en régime établi Courant (tp = 10 ms) | 100 | A |
I2t | (tp = 10 ms) | 50 | A2S |
IGM | Courant de gâchette de crête (tp = 20 µs) | 2 | A |
PGM | Puissance de crête de gâchette | 5 | W |
PG(AV) | Puissance moyenne de gâchette | 0.5 | W |
Tstg Tj | Température de stockage Température de jonction en fonctionnement | -40--+150 -40--+125 | ℃ |
Résistances thermiques
Symbole | Paramètre | Valeur | Unité |
Rth (j-mb) | Jonction-boîtier | 2.0 | K/W |
Rth (j-a) | Jonction-ambiant | 75 | K/W |
Caractéristiques électriquesCaractéristiques électriques (Tj=25℃ sauf indication contraire)
| Symbole | Conditions d'essai | Valeur | Unité | |||
| Min | Type | Max | ||||
| IGT | VD=6V,RL= 100Ω | 3 | 5 | 6 | uA | |
| VGT | VD= 12V, RL= 100Ω | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3.3KΩTj=110℃ | 0.2 | ----- | ----- | V | |
| IH | IT= 100mA Grille Ouvert | ----- | 10 | mA | ||
| IL | IG= 1.2IGT | 20 | mA | |||
| dV/dt | VD=67%VDRM, Gâchette ouverte, Tj=125℃ | 50 | 125 | v/μs | ||
| ----- | ||||||
| VTM | IT= 16 A,tp=380μs | ----- | ----- | 1.6 | V | |
| IDRM | VD=VDRM | 10 | μA | |||
| 500 | μA | |||||
| VR=VRRM | Tj=25℃ | ----- | ----- | 10 | μA | |
| IRRM | Tj=125℃ | ----- | ----- | 500 | μA | |
Dimension du boîtier
Dispositifs semi-conducteurs de puissance, composants de protection et solutions d'alimentation industrielles.
