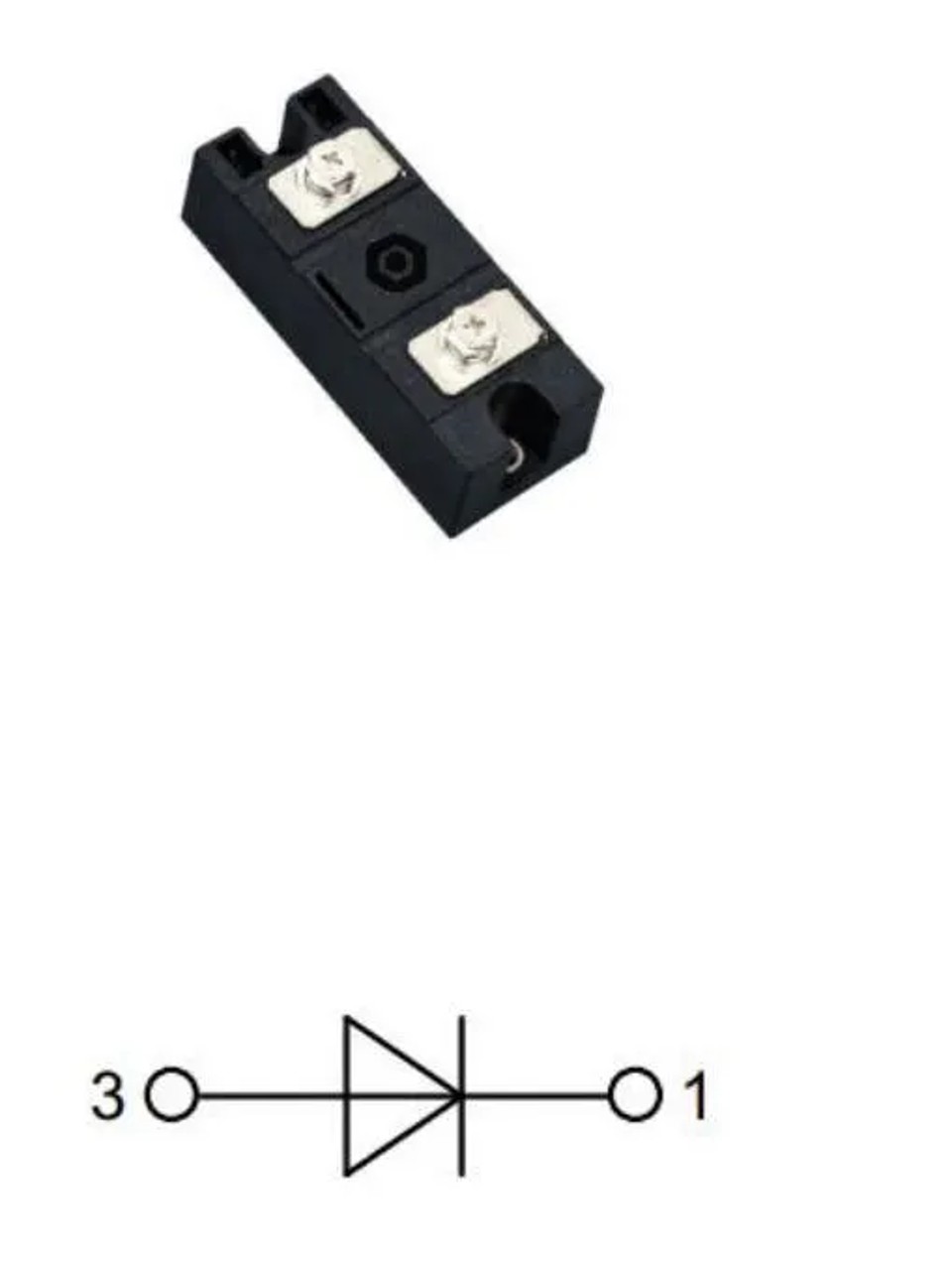

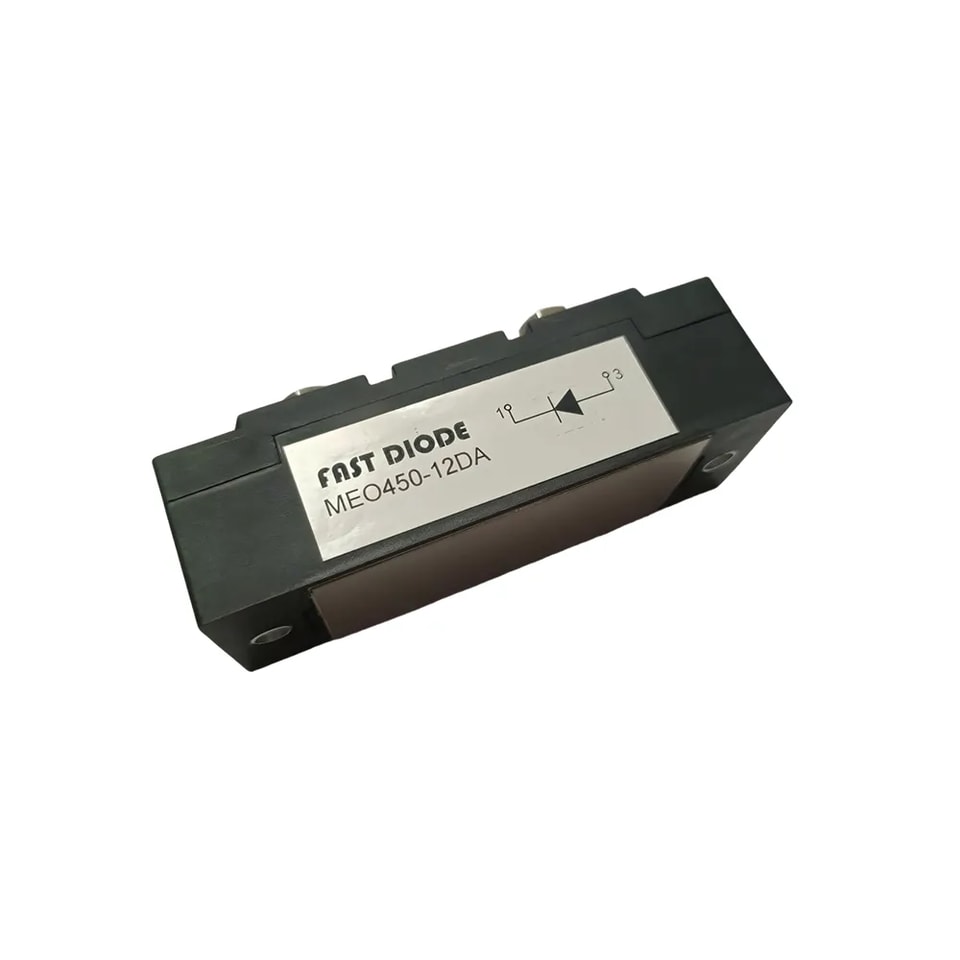

YZPST-MEO450-12DA
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
MAXIMALES ABSOLUES VALEURS NOMINALES TC=25°C sauf indication contraire
Symbole | Paramètre | Conditions d'essai | Valeurs | Unité |
VR | Maximum C.C. Tension inverse |
| 1200 | V |
VRRM | Maximum Répétitif Tension inverse |
| 1200 | V |
IF(AV) | Courant moyen Courant direct | TJ= 150 °C | 453 | A |
IF(RMS) | RMS Courant direct | TJ=75 °C | 640 | A |
IFSM | max surtension directe Courant | t = 10 ms (50 Hz), sinusoïdal, TJ=45 °C | 4800 | A |
t = 8,3 ms (60 Hz), sinusoïdal, TJ=45 °C | 5280 | |||
t = 10 ms (50 Hz), sinusoïdal, TJ= 150 °C | 4320 | |||
t = 8,3 ms (60 Hz), sinusoïdal, TJ= 150 °C | 4750 | |||
I2t | I2t valeur pour fusion | t = 10 ms (50 Hz), sinusoïdal, TJ=45 °C | 115.2 | 2 kA s |
t = 8,3 ms (60 Hz), sinusoïdal, TJ=45 °C | 117.1 | |||
t = 10 ms (50 Hz), sinusoïdal, TJ= 150 °C | 93.3 | |||
t = 8,3 ms (60 Hz), sinusoïdal, TJ= 150 °C | 94.8 | |||
VTO | Tension de seuil | TJ= 150 °C | 1.16 | V |
rT | Résistance de pente | TJ= 150 °C | 1.15 | m Ω |
Ptot | Dissipation totale de puissance | TJ=25°C | 1750 | W |
TJ | Température de jonction |
| -40 à +150 | °C |
TSTG | Température de stockage Plage |
| -40 à +125 | °C |
Visol | Tension d'essai d'isolationtage | CA, t= 1 min | 2500 | V |
Couple | Module-vers-radiateur | Recommandé（M6） | 3～5 | N·m |
Module Électrodes | Recommandé（M6） | 3～5 | N·m | |
RθJC | Thermique Résistance | Jonction-boîtier | 0.071 | °C/W |
