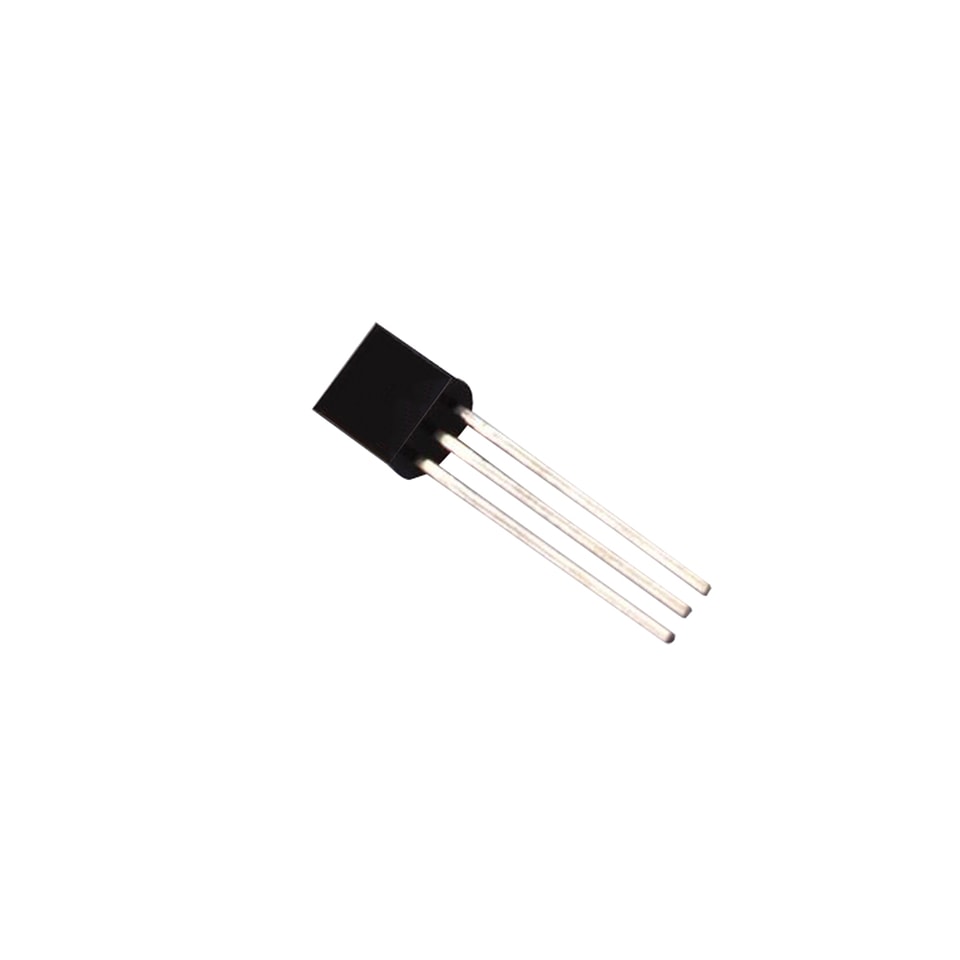

YZPST-MCR100-6
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Réf. : YZPST-MCR100-6
Série MCR100-6 de SCR sensibles de 0,8 A
DESCRIPTION :
La série de SCR MCR100-6 offre une forte résistance au dv/dt
avec une forte immunité aux interférences électromagnétiques.
Ils sont particulièrement recommandés pour une utilisation sur les disjoncteurs différentiels, les fers à lisser, les allumeurs, etc.
PRINCIPALES CARACTÉRISTIQUES :
symbole | valeur | unité |
IT(EFF) | 1 | A |
VDRM/VRRM | 400/600 | V |
VTM | ≤1.5 | V |
MAXIMALES ABSOLUES CARACTÉRISTIQUES NOMINALES :
Paramètre | Symbole | Valeur | Unité |
de stockage plage de température de jonction | Tstg | -40~150 | ℃ |
En fonctionnement plage de température de jonction | Tj | -40~110 | ℃ |
Tension de blocage répétitive de crête à l’état bloqué (Tj=25℃) | VDRM | 400/600 | V |
Crête répétitive tension inverse votage (Tj=25℃) | VRRM | 400/600 | V |
Courant efficace à l’état passant | IT(EFF) | 0.8 | A |
Non répétitif de surtension crête en conduction courant (cycle complet, F=50 Hz) | ITSM | 8 | A |
I2valeur t pour le fusible (tp=10 ms) | I2t | 0.32 | A2s |
Critique vitesse de montée du courant à l'état passantcourant de crête (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Crête de grille courant | IGM | 0.2 | A |
Courant de gâchette moyen de puissance totale | PG(AV) | 0.1 | W |
Crête de grille puissance | PGM | 0.5 | W |
CARACTÉRISTIQUES ÉLECTRIQUES (Tj=25℃ sauf indication contraire)
Symbole |
Condition d’essai | Valeur |
Unité | ||
MIN | TYPE | MAX | |||
IGT |
VD=12 V, RL=33 Ω | - | 20 | 200 | µA |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRM Tj110℃ RL3,3 kΩ |
0.2 |
- |
- |
V |
IH | IT50mA | - | - | 5 | mA |
IL | IG=1.2IGT | - | - | 6 | mA |
dV/dt | VD=0.66×VDRMTj110℃ G ouvert RGK=1 kΩ |
10 |
- |
- | V/ µs |

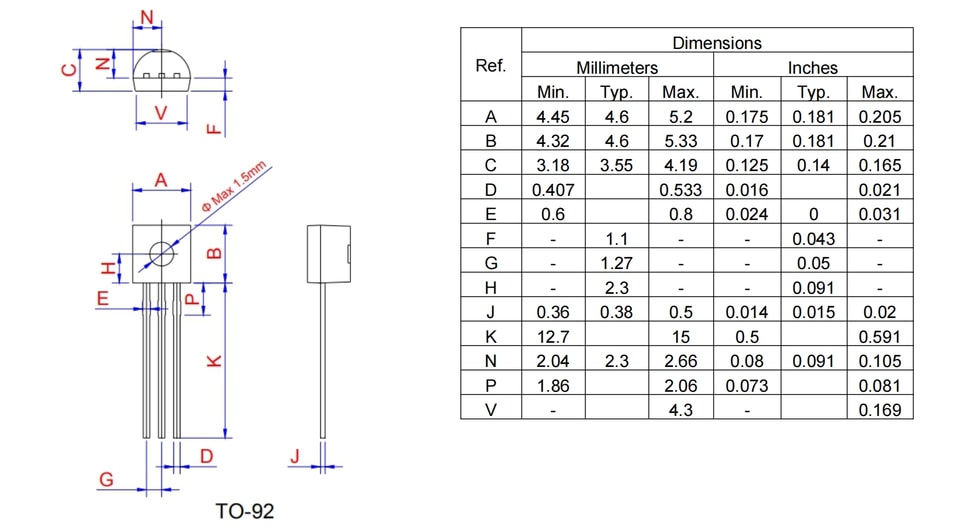

BOÎTIER DONNÉES MÉCANIQUES
.jpg)
