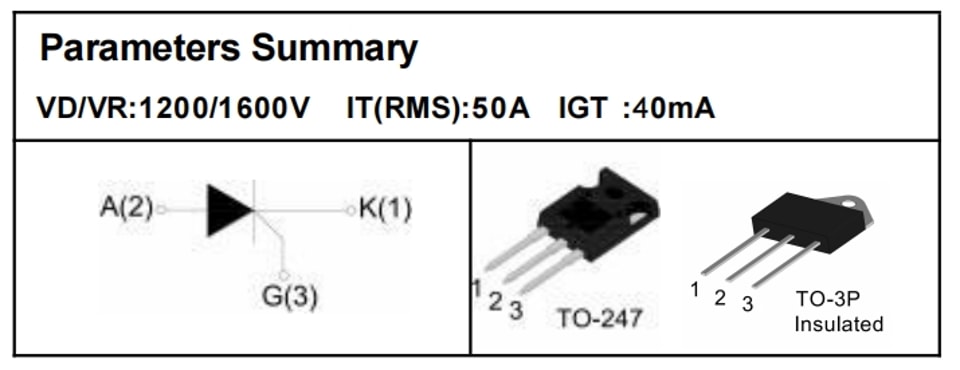

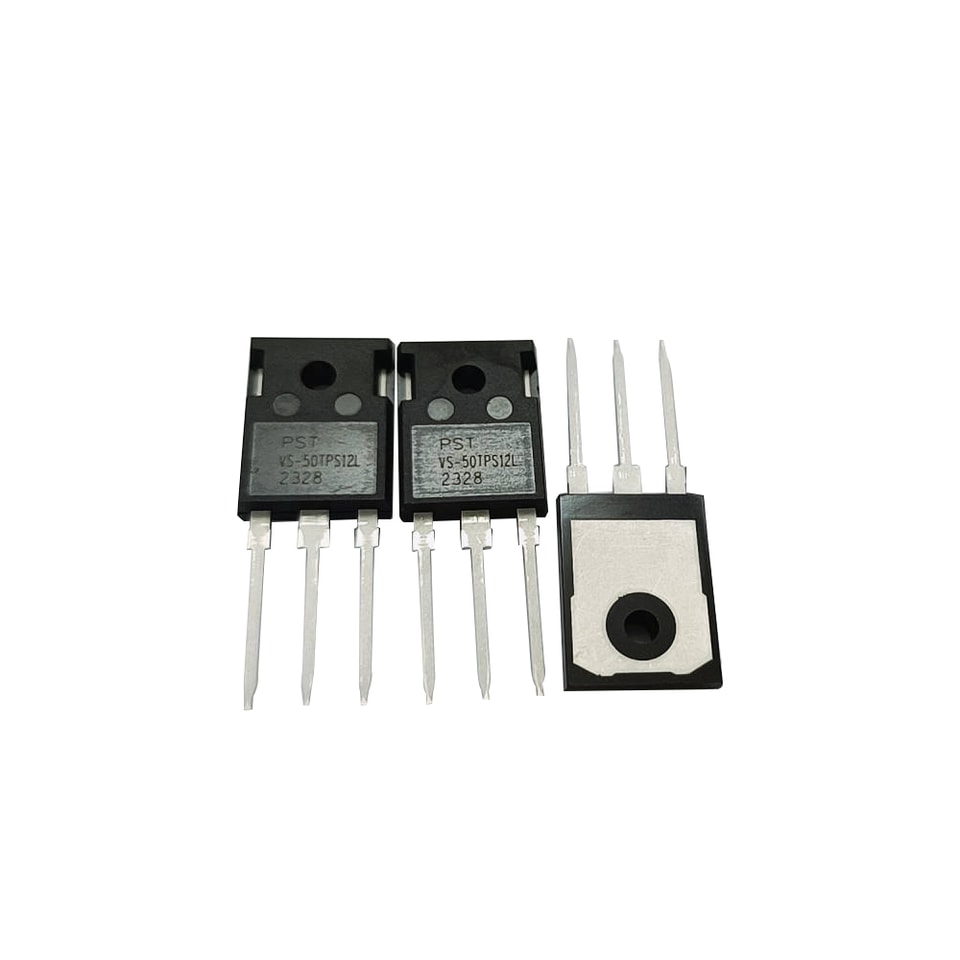

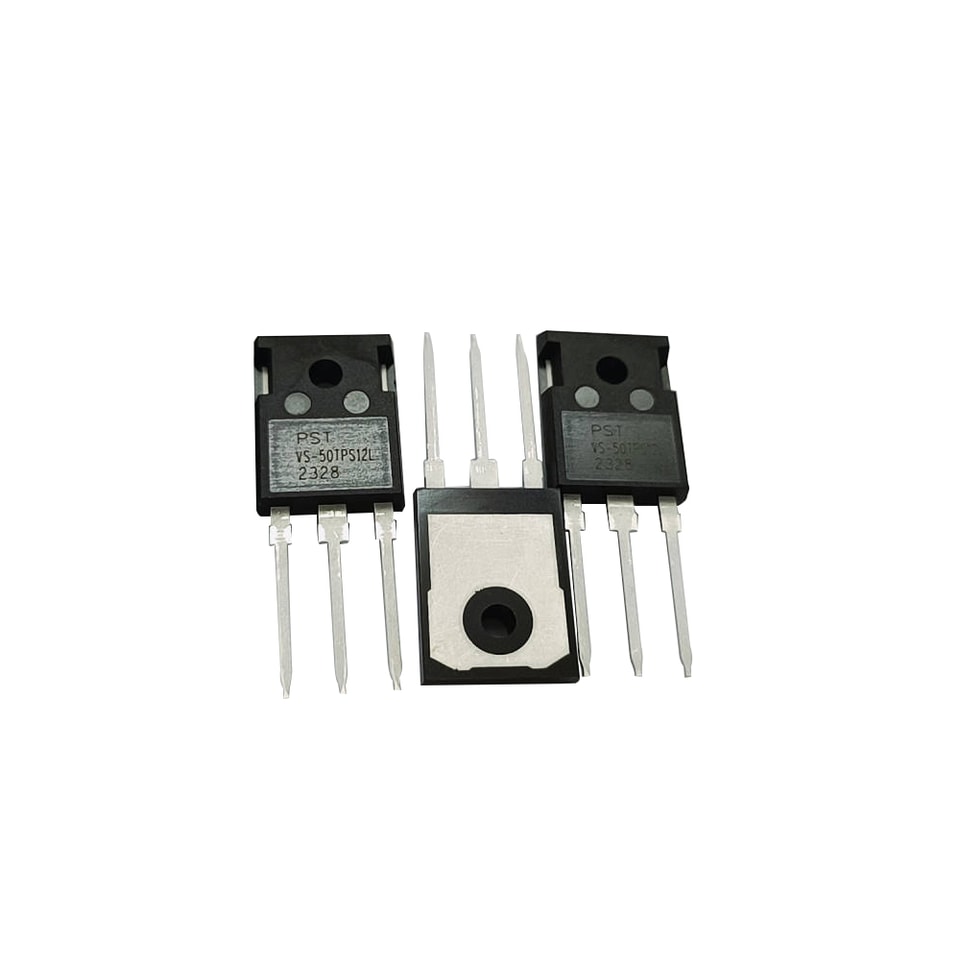

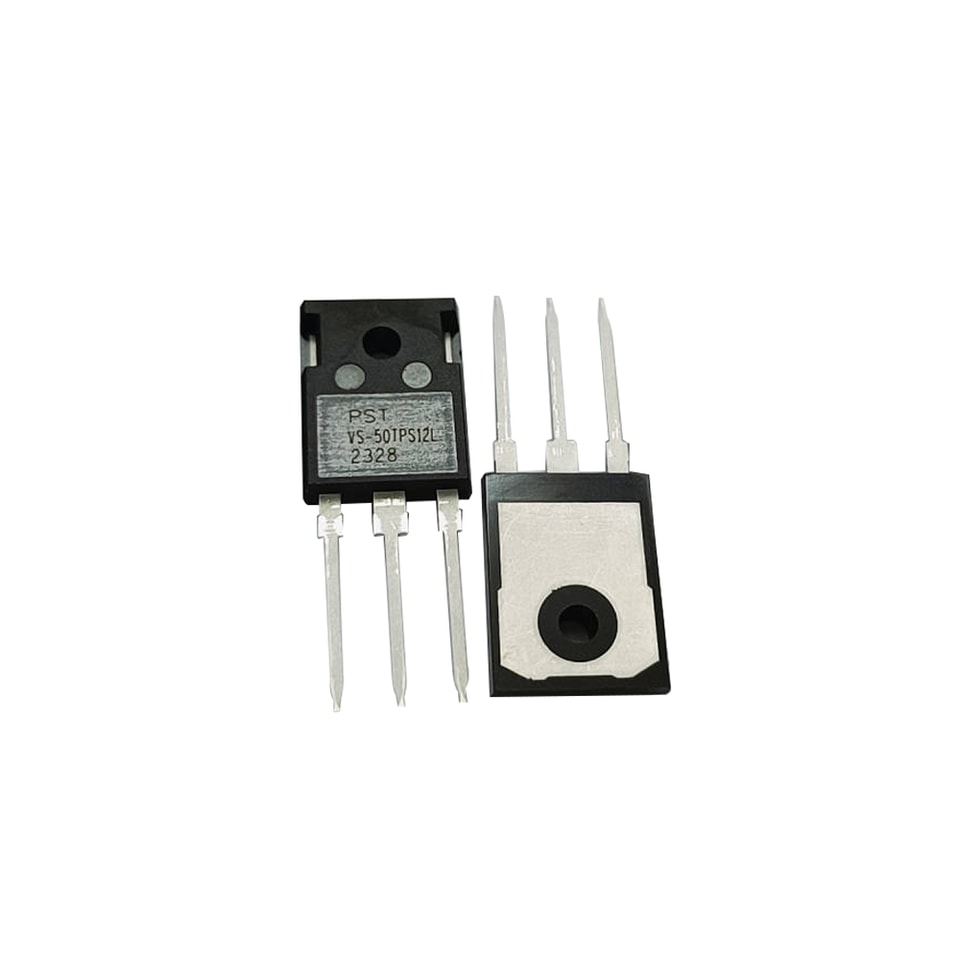

YZPST-50TPS12L Très grande capacité de surtension en courant 1200V TO-247-3L SCR
CARACTÉRISTIQUES
Haute performance de cyclage thermique
Capacité de tension élevée
Très grande capacité de surintensité
APPLICATIONS
Redressement de ligne 50/60 Hz
Démarrage en douceur du contrôle de moteur AC
Contrôle de moteur DC
Convertisseur de puissance
Contrôle de puissance AC
Éclairage et contrôle de température
YZPST-50TPS 50A série SCR
Très grande capacité de surtension en courant 1200V TO-247-3L SCR
CARACTÉRISTIQUES
Haute performance de cyclage thermique
Capacité de haute tension
Très grande capacité de surtension en courant
APPLICATIONS
Redressement de ligne 50/60 Hz
Commande de démarrage progressif du moteur AC
Commande de moteur CC
Convertisseur de puissance
Contrôle de puissance CA
Éclairage et contrôle de la température
|
ABSOLU MAXIMUM NOTATIONS |
|||
|
Paramètre |
Symbole |
Valeur |
Unité |
|
Plage de température de stockage |
Tstg |
-40 ~ 150 |
℃ |
|
Plage de température de jonction de fonctionnement |
Tj |
-40 ~ 125 |
℃ |
|
Tension de crête répétitive hors état (T =25℃) |
VDRM |
1200/1600 |
V |
|
Tension inverse de crête répétitive (T =25℃) |
VRRM |
1200/1600 |
V |
|
Tension de crête non répétitive hors état (off-state) |
VDSM |
VDRM +100 |
V |
|
Tension inverse de crête non répétitive |
VRSM |
VRRM +100 |
V |
|
Courant efficace sur l'état (on-state) (T = 100℃) |
IL (RMS) |
50 |
A |
|
Courant de crête en surtension non répétitif |
ITSM |
630 |
A |
|
Valeur I2t pour fusionner (tp=10ms) |
I2t |
2450 |
A2 S |
|
Taux de montée critique du courant de l'état passant t(I =2×IGT, tr ≤100 ns) |
di/dt |
150 |
A/μS |
|
Courant de gâchette de crête |
IGM |
2.5 |
A |
|
Dissipation moyenne de puissance de gâchette |
PG(AV) |
2.5 |
W |
| Thermique Résistances | ||||
| Symbole | Paramètre | Valeur | Unité | |
| À -3P | 0.6 | |||
| Rth (j-c) | Jonction à boîtier (DC) | À -247 | 0.55 | ℃/W |
| ÉLECTRIQUE CARACTÉRISTIQUES (T=25℃unless otherwise specified) | |||||
| Symbole | Test Condition | Valeur | Unité | ||
| MIN . | TYP . | MAX . | |||
| I GT | V = 12 V R = 140 \u03a9 | 20 | 40 | 60 | m A |
| V GT | 1.3 | V | |||
| V GD | VD = VDRM Tj = 125 ℃ R= 1K\u03a9 | 0,2 | V | ||
| I L | I G = 1,2 I GT | 300 | mA | ||
| I H | IT = 5 0 mA | 200 | mA | ||
| dV/dt | V D =2/3 V DRM Gate Open Tj =125℃ | 500 | V/μs | ||
| STATIQUE CARACTÉRISTIQUES | ||||
| Symbole | Paramètre | Value( MAX ) | Unité | |
| V TM | ITM = 140 A tp =380μs | Tj =25℃ | 1.8 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25℃ | 200 | μA |
| I RRM | Tj =125℃ | 8 | mA | |

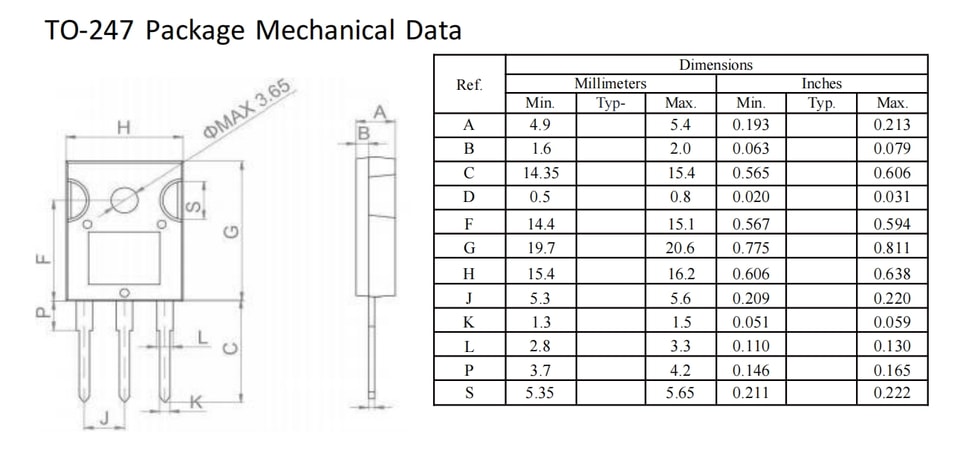

TO-247 Package Mechanical Data
