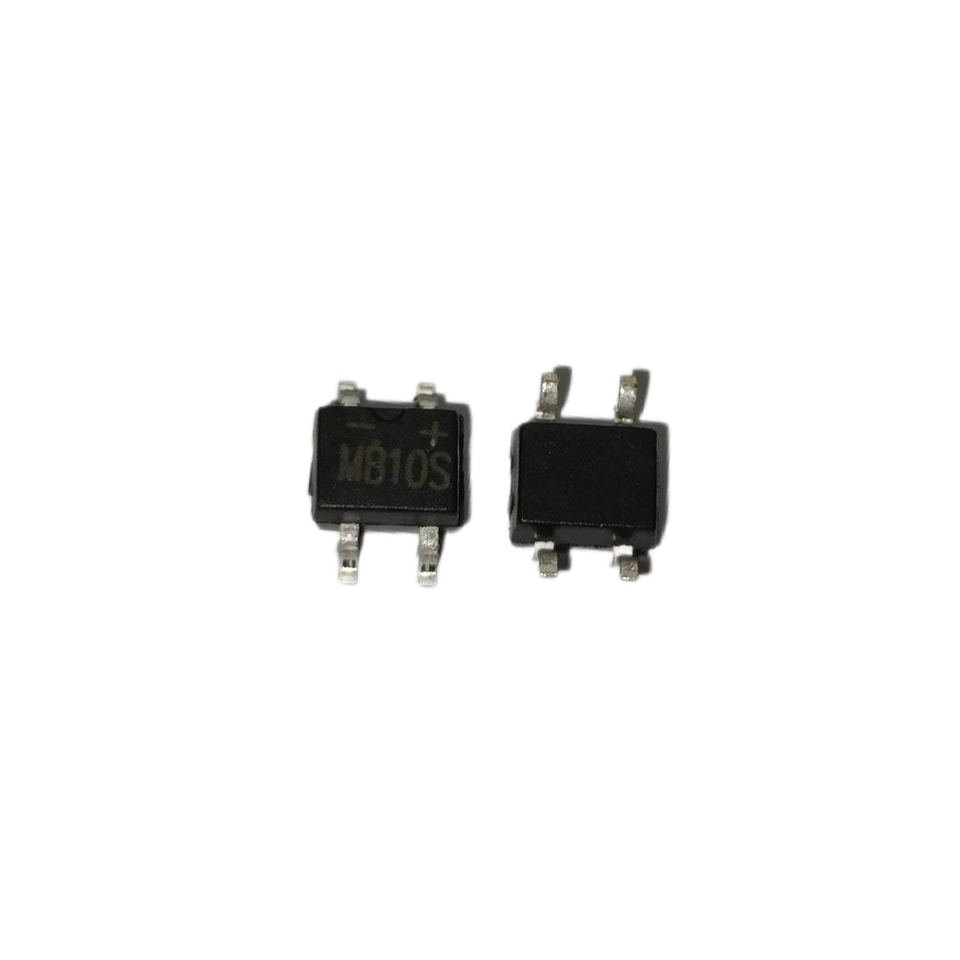

YZPST-MB10S
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
PONT REDRESSEUR
YZPST-MB05S-MB10S
CARACTÉRISTIQUES
Faible courant de fuite en inverse
Structure de puce passivée au verre
Faible chute de tension directe
Capacité élevée de courant de surtension en direct
Petit composant à montage en surface
DONNÉES MÉCANIQUES

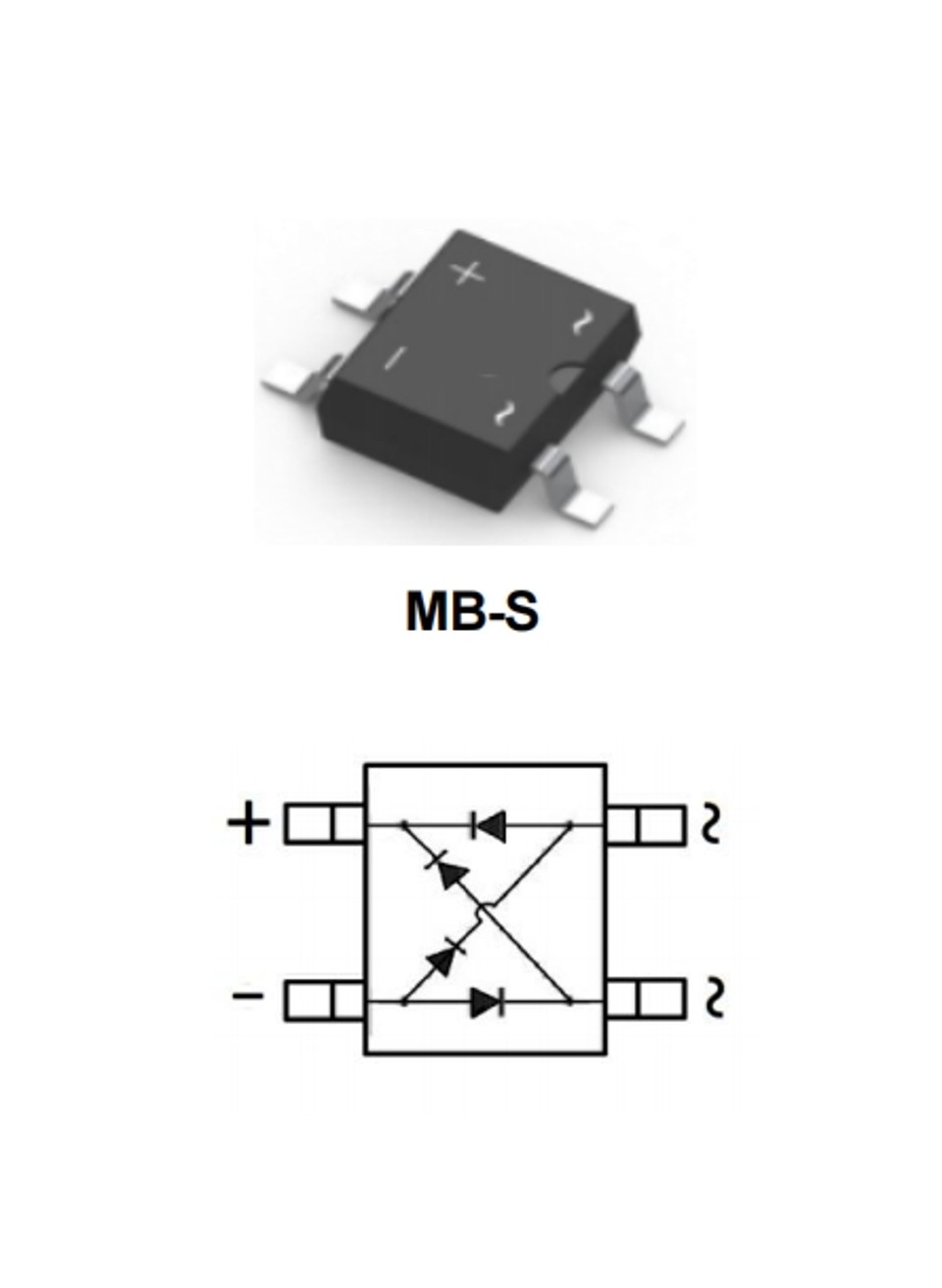

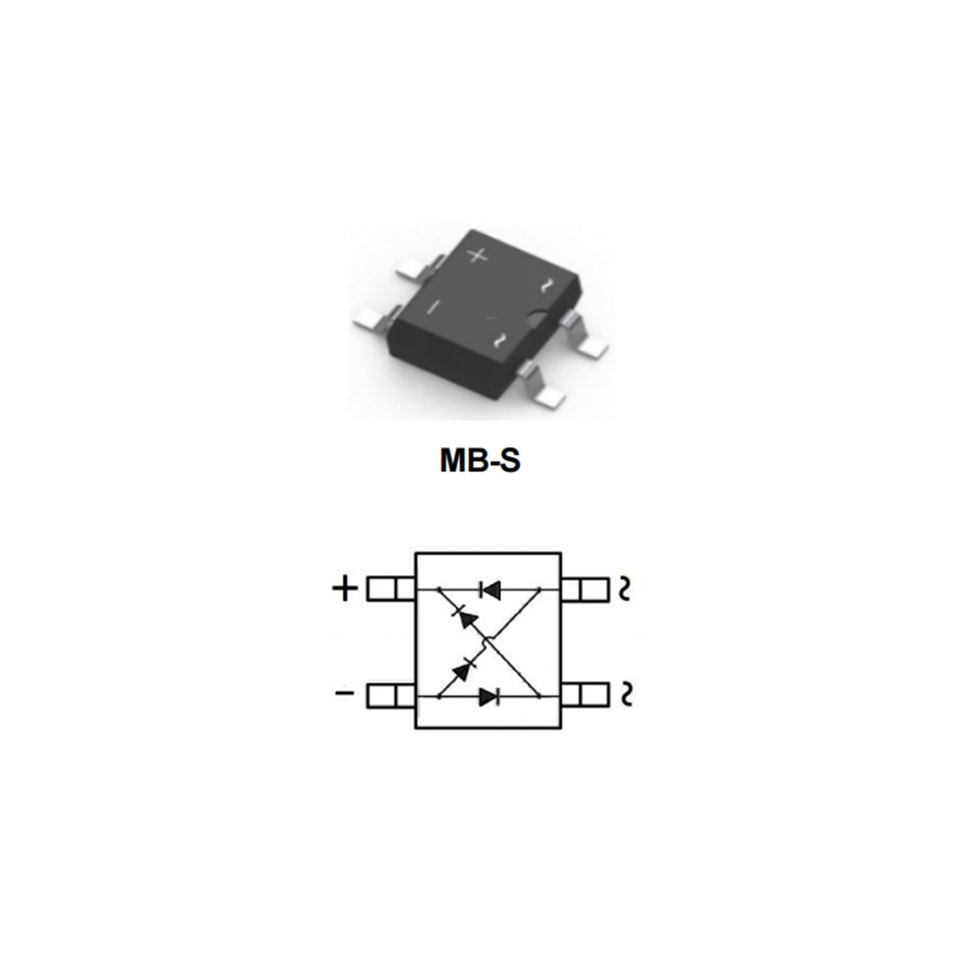

Boîtier : MB-S
Matériau du boîtier : plastique moulé.Inflammabilité UL
Classement : 94V-0
Poids : 0,22 gramme (approximatif)
CARACTÉRISTIQUES MAXIMALES (TA= 25°C sauf indication contraire indiquée)
Paramètre | Symbole | MB05S | MB1S | MB2S | MB4S | MB6S | MB8S | MB10S | Unité |
Crête répétitive tension inverse | VRRM | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Tension inverse continue | VR | 50 | 100 | 200 | 400 | 600 | 800 | 1000 | V |
Tension inverse efficace | V RMS | 35 | 70 | 140 | 280 | 420 | 560 | 700 | V |
Courant de redressement moyen | IF | 0,5/0,8 | A | ||||||
Pic non répétitif Pouravant Courant de surtension à t = 8,3 ms | IFSM | 30 | A | ||||||
Résistance thermiqueDe Jonction À Ambiante | RθJA | 90 | °C/W | ||||||
Température de jonction | TJ | -55 ~+150 | °C | ||||||
de stockage Température | TSTG | -55 ~+150 | °C | ||||||
CARACTÉRISTIQUES ÉLECTRIQUES (TA= 25°C sauf indication contrairespécifiée)
Paramètre | Symbole | Min | Max | Unité | Conditions |
Tension directe | VF |
| 1.0 | V | IF=0.5A |
Tension directe | VF |
| 1.1 | V | IF=0,8 A |
Temps de courant T=25°C | IR |
| 5 | uA | VR=VRRM |
Courant inverse T= 125 °C | IR |
| 40 | uA | VR=VRRM |
Capacité de jonction | CJ |
| 13 | pF | V=4VCC ,f=1MH |
