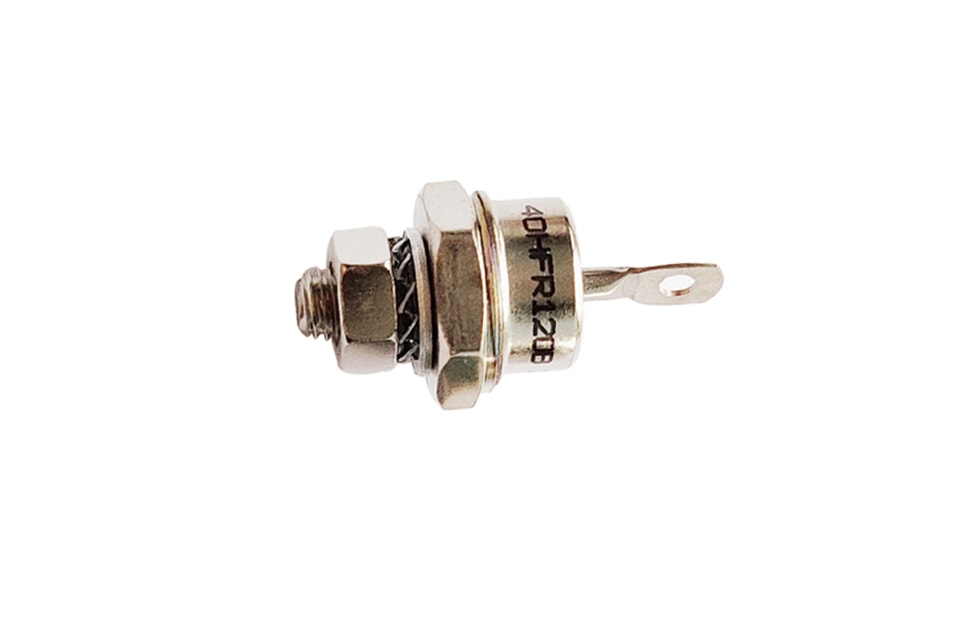

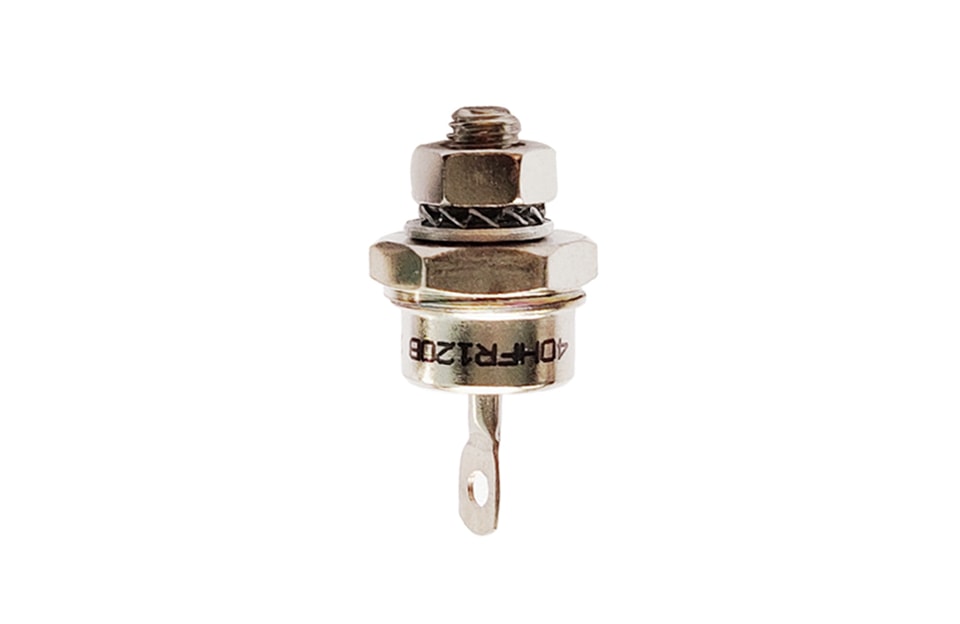

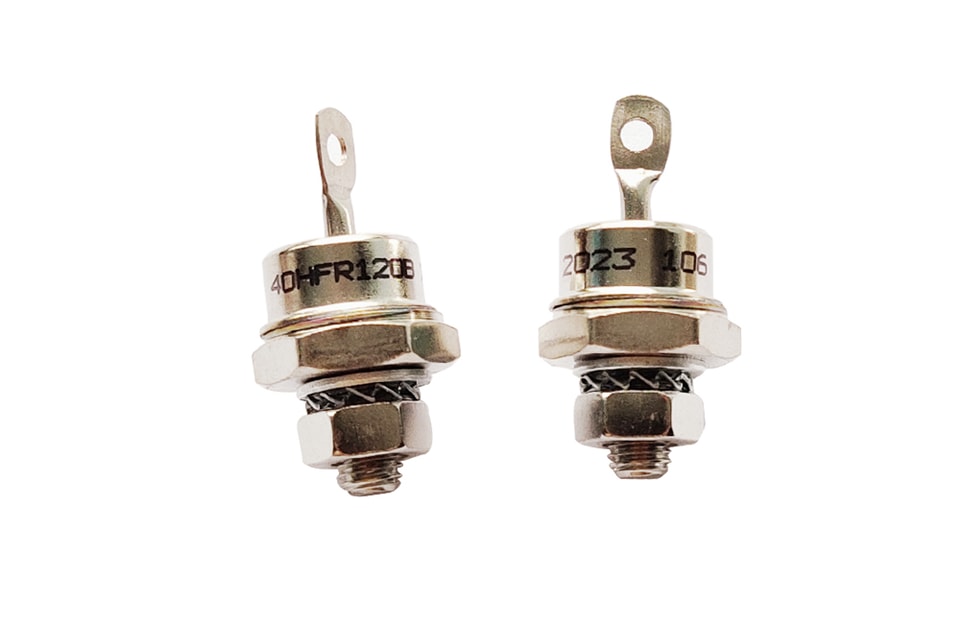

YZPST-40HF(R)120
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Conduction en direct
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Tension inverse de crête répétitive | VRRM |
|
| 1200 | V |
|
Tension inverse crête non répétitive | VRSM |
|
| 1300 | V |
|
Courant direct moyen max. | IF(AV) |
|
| 40 | A | Onde sinusoïdale, 180oconduction, Tc=140oC |
Courant direct efficace max. | IF(RMS) |
|
| 62 | A | Valeur nominale |
Courant de crête maximal, de surtension directe non répétitive sur un cycle | IFSM |
|
| 570 | A | 10,0 ms (50 Hz), demi-onde sinusoïdale, Tj = 190 oC, VRM = 0,6 VRRM |
I max.2t pour le fusible | I2t |
|
| 1.6 | kA2s | |
Chute de tension directe max. | VFM |
|
| 1.30 | V | ITM = 125 A ; Tc=25oC |
Tension de seuil | VF0 |
|
| 0.65 | V |
|
Résistance de pente | rf |
|
| 4.29 | mΩ |
Spécifications thermiques et mécaniques
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +190 |
| oC |
|
Température de stockage | Tstg | -40 | +190 |
| oC |
|
Charge de recouvrement inverse | Qrr |
|
| - | μC |
|
Résistance thermique - jonction/boîtier | RQ (j-c) |
| 0.95 |
| K/W |
|
Résistance thermique - boîtier vers dissipateur | RQ (c-s) |
| 0.25 |
| K/W |
|
Force de montage | P |
|
| 3.4 | N·m | ± 10% |
Poids | W | - | - | 17 | g | environ |
Type de boîtier |
|
|
| DO-5 |
| Voir le tableau du plan |
