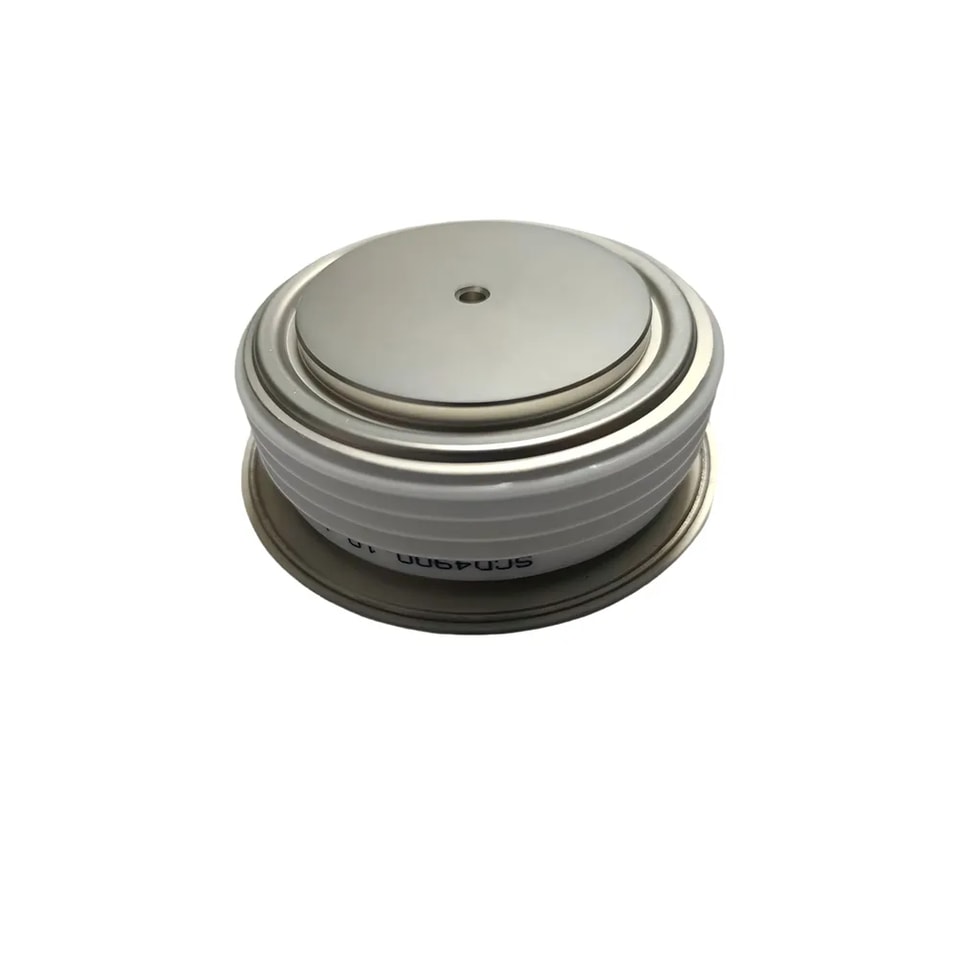

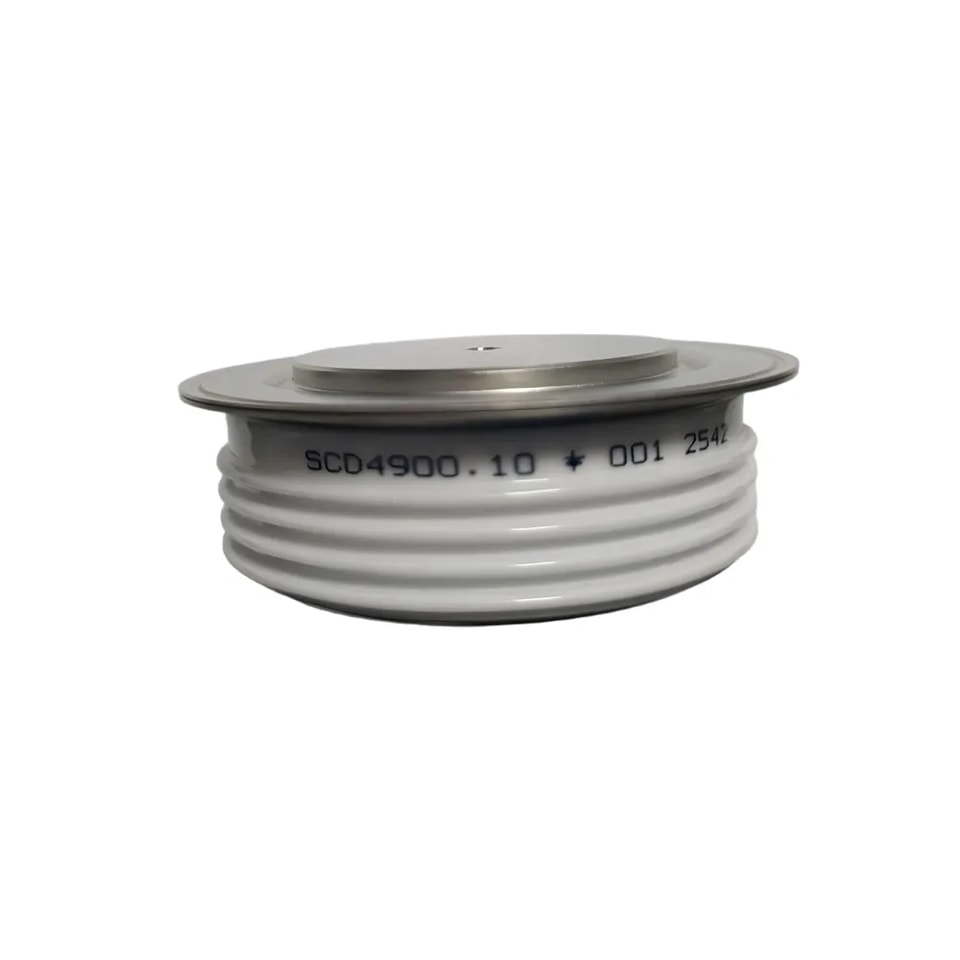

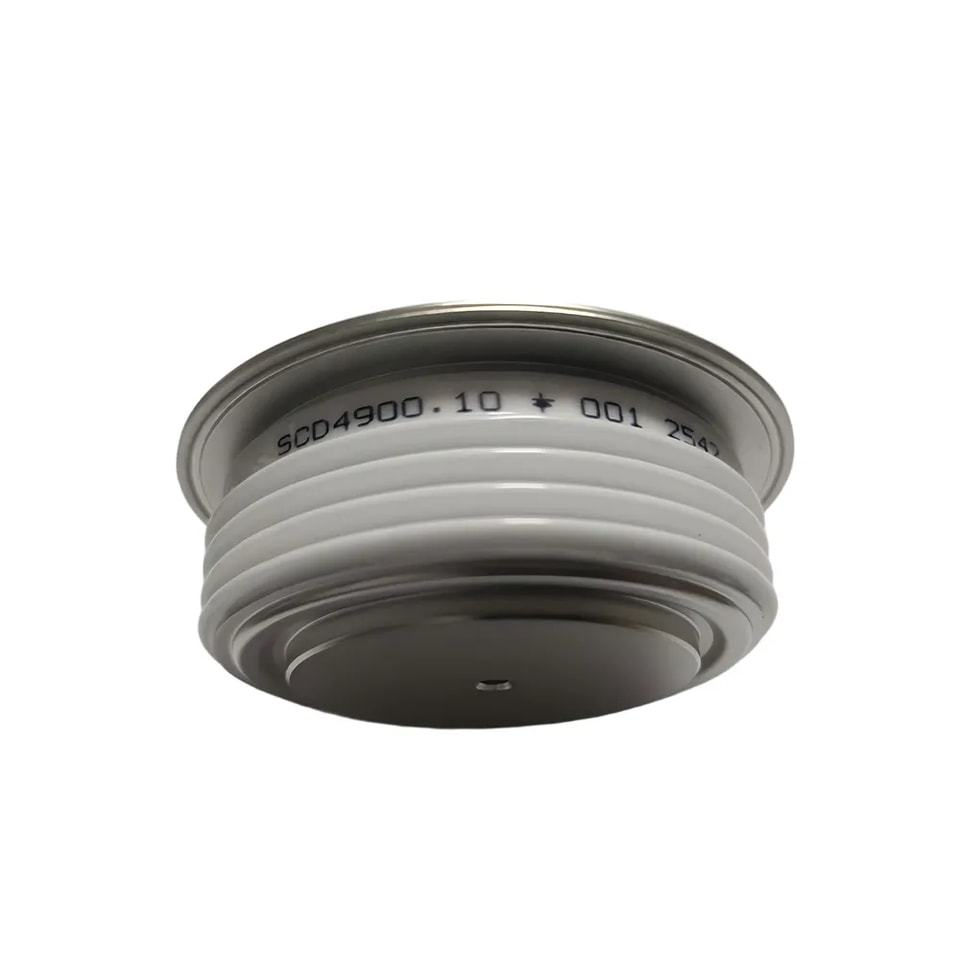

YZPST-AR3001S10
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
VRRM (1) | VRSM (1) |
1000 | 1100 |
VRRM = Répétitif crête tension inverse
VRSM = Non répétitive crête inversetension (2)
Répétitif crête inverse de fuite | IRRM | 7 mA 75 mA |
Conduction - à l'état passant
Paramètre | Symbole | Min | Max. | Typ | Unités | Conditions |
Valeur moyenne maximale à l'état passant courant | IF(AV)M |
| 4655 |
| A | Onde sinusoïdale, 180oconduction,Tc=55oC |
Valeur efficace du courant à l'état passant ccourant | IF(RMS)M |
| - |
| A | Valeur nominale |
Crête unique cycle pic (non répétitif) courant | IFSM |
| 44.8 |
| kA | Tj=25°C, VR=0,8VRRM, tp=10ms |
I t carré | I2t |
| 10×103 |
| kA2s | 10 msec |
Tension de pointe à l'état passant | VFM |
| 1.16 |
| V | IFM = 4500 A; Tj = 25oC |
Tension de seuil | VF0 |
| 0.75 |
| V | Tj = Tj Max |
Pente résistance | rf |
| 0.055 |
| mΩ | Tj = Tj Max |
Temps de Charge de recouvrement (4) | Qrr |
| - |
| μC |
|
Temps de Temps de récupération (4) | tRR |
| - |
| μs |
Pour des valeurs maximales garanties, contactez l'usine
THERMIQUES ET CARACTÉRISTIQUES MÉCANIQUESTERISTICS
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +180 |
| oC |
|
Température de stockage | Tstg | -40 | +180 |
| oC |
|
Thermique résistance - jde jonction vers boîtier | RΘ (j-c) |
| - - |
| oC/kW | Double face refroidi Simple face refroidi |
Thermique résistance - boîtier vers dissipateur | RΘ (c-s) |
| 6 - |
| oC/kW | Double face refroidi Simple face refroidi |
Thermique résistance - jonction vers dissipateur | RΘ (j-s) |
| 24 - |
| oC/kW | Double face refroidi Simple face refroidi |
Force de montage | P | 22 | 24.5 |
| kN |
|
Poids | W |
|
| - | Kg | environ |
* Montage surfaces lisses, planes and graissées
CONTOUR DU BOÎTIER ET DIMENSIONS
.jpg)
.jpg)
