YZPST-D471N900
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

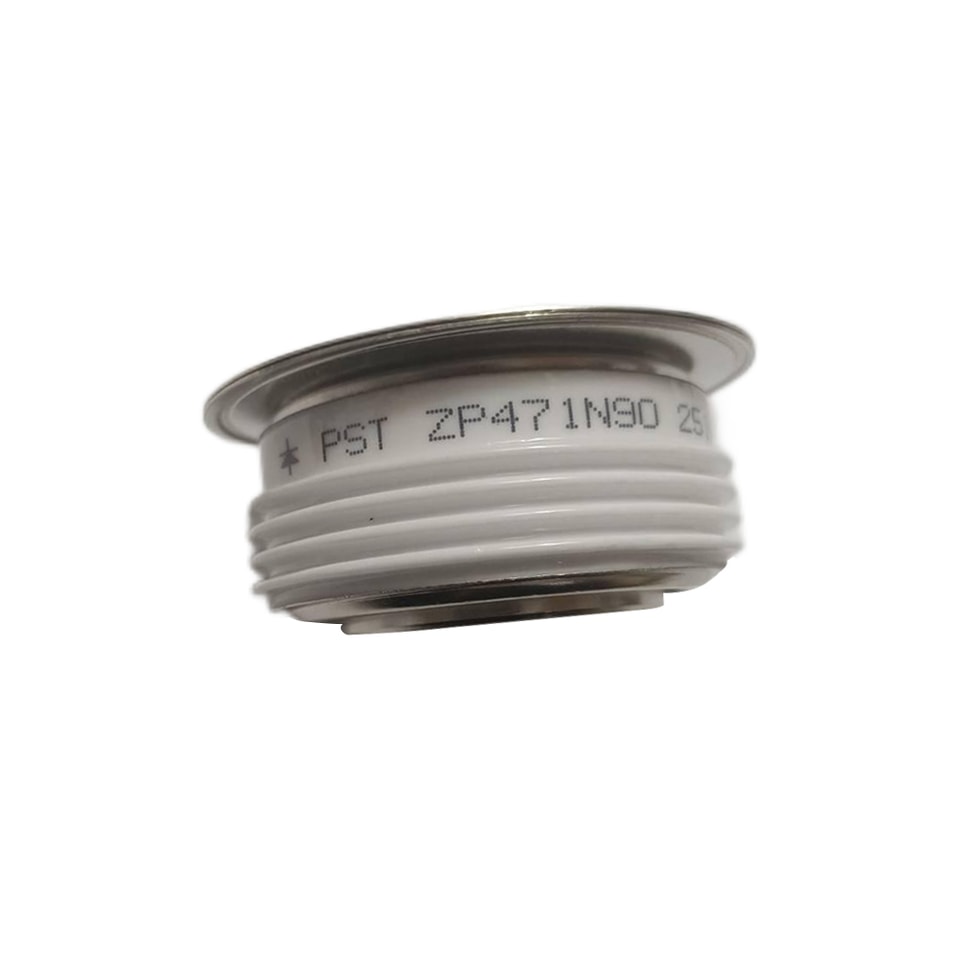

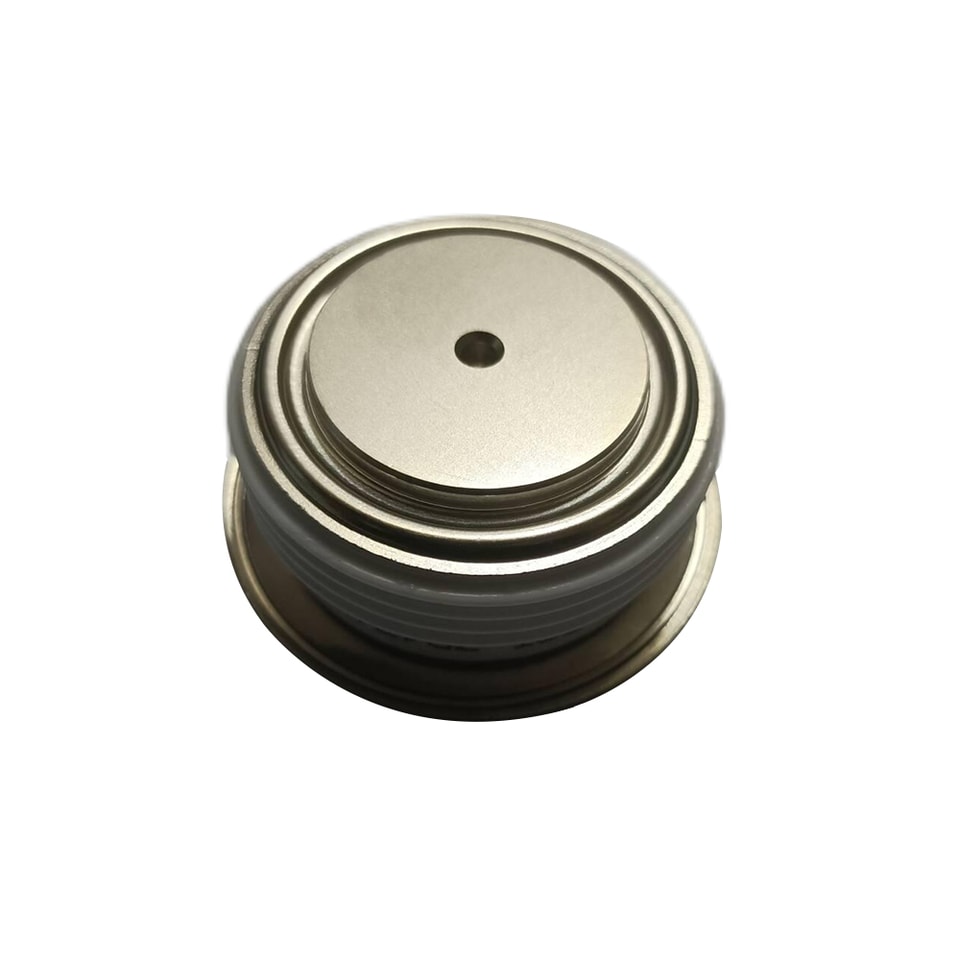

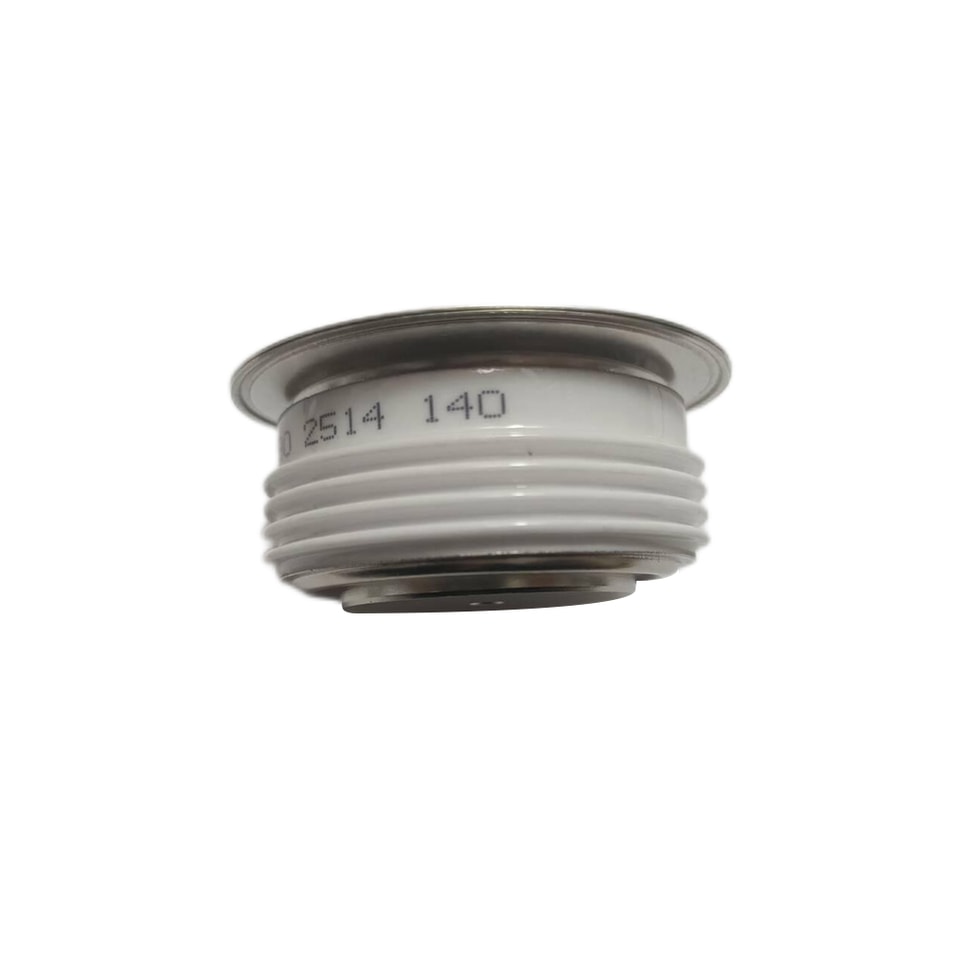

YZPST-D471N900 diode 9000 V
REDRESSEUR STANDARD HAUTE PUISSANCE À USAGE GÉNÉRAL
Caractéristiques :
Structure entièrement diffusée
Forte capacité aux surtensions
Recouvrement inverse progressif
Boîtier céramique hermétique robuste
Dispositif assemblé sous pression
Applications typiques :
Redresseur pour applications d’entraînement
Convertisseurs moyenne tension
Applications à impulsions de puissance
Applications crowbar
CARACTÉRISTIQUES ÉLECTRIQUES ET VALEURS NOMINALES
VRRM (1) | VRSM (1) |
9000 | 9100 |
VRRM = tension inverse de crête répétitive
VRSM = tension inverse de crête non répétitive (2
Répétitif crête inverse de fuite | IRRM | 10 mA 50 mA |
Conduction - en conduction
Paramètre | Symbole | Min | Max. | Typ | Unités | Conditions |
Valeur moyenne maximale à l'état passant courant | IF(AV)M |
| 550 |
| A | Onde sinusoïdale, 180oconductionn,Tc=100oC |
Valeur efficace du courant à l’état passant | IF(RMS)M |
| 860 |
| A | Valeur nominale Tc=100oC |
Crête unique surge d’un cycle (non répétitive) courant | IFSM |
| 11 |
| kA | Tj=175°C, VR=0,8VRRM, tp=10 ms |
I t carré | I2t |
| 605 |
| kA2s | 10 msec |
Tension de pointe à l'état passant | VF |
| 3.20 |
| V | IF = 1200 A ; Tj =160 oC |
tension de seuil | VF0 |
| 1.04 |
| V |
|
pente résistance | rT |
| 1.80 |
| mΩ |
|
Temps de courant de récupération (4) | IRM(REC) |
| - |
| A | IFM = 1000 A ; dIF/dt = 10 A/μs, Tj = 150 oC |
Temps de Charge de recouvrement (4) | Qrr |
| - | - | μC |
|
Temps de Temps de récupération (4) | tRR |
| - |
| μs |
THERMIQUES ET CARACTÉRISTIQUES MÉCANIQUES
Paramètre | Symbole | Min. | Max. | Typ. | Unités | Conditions |
Température de fonctionnement | Tj | -40 | +160 |
| oC |
|
Température de stockage | Tstg | -40 | +160 |
| oC |
|
Résistance thermique - jonction à boîtier | RΘ (j-c) |
| 31.5 |
| L/kW | Double face refroidissement |
Résistance thermique - boîtier à dissipateur | RΘ (c-s) |
| 6 |
| K/K/W | Double face refroidissement |
Résistance thermique - jonction à dissipateur | RΘ (j-s) |
| - |
| K/kW | Double face refroidissement |
Force de montage | P | 10 | 16 | - | kN |
|
Poids | W |
|
| 250 | g | environ |

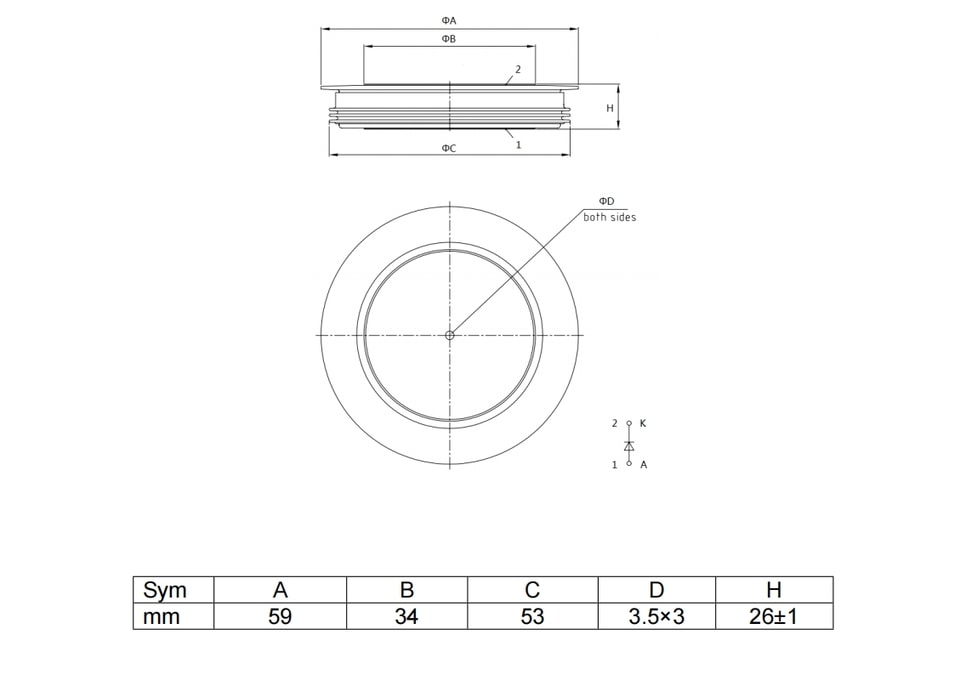

CONTOUR DU BOÎTIER ET DIMENSIONS
.webp)
.jpg)
