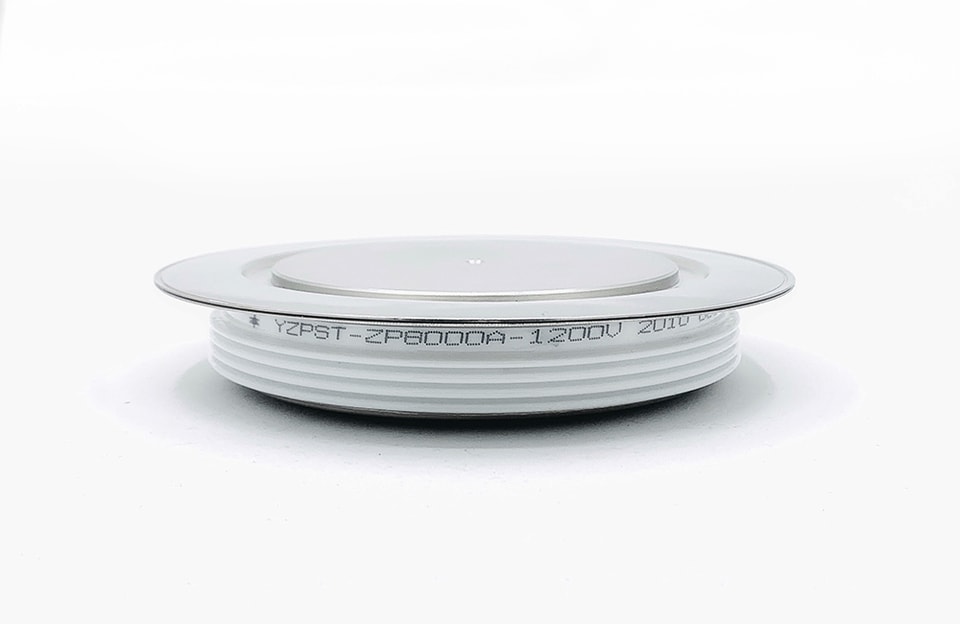

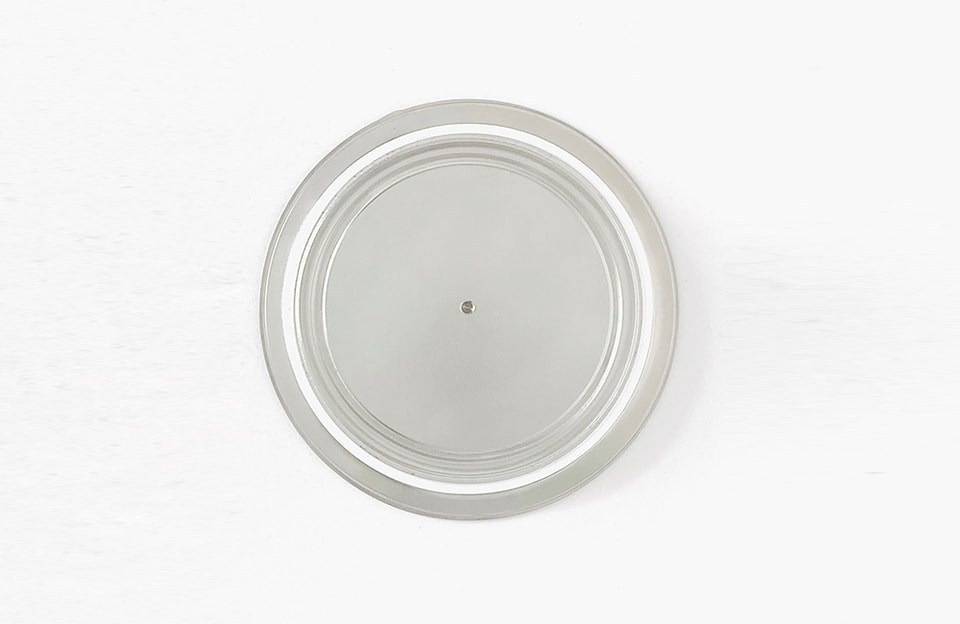

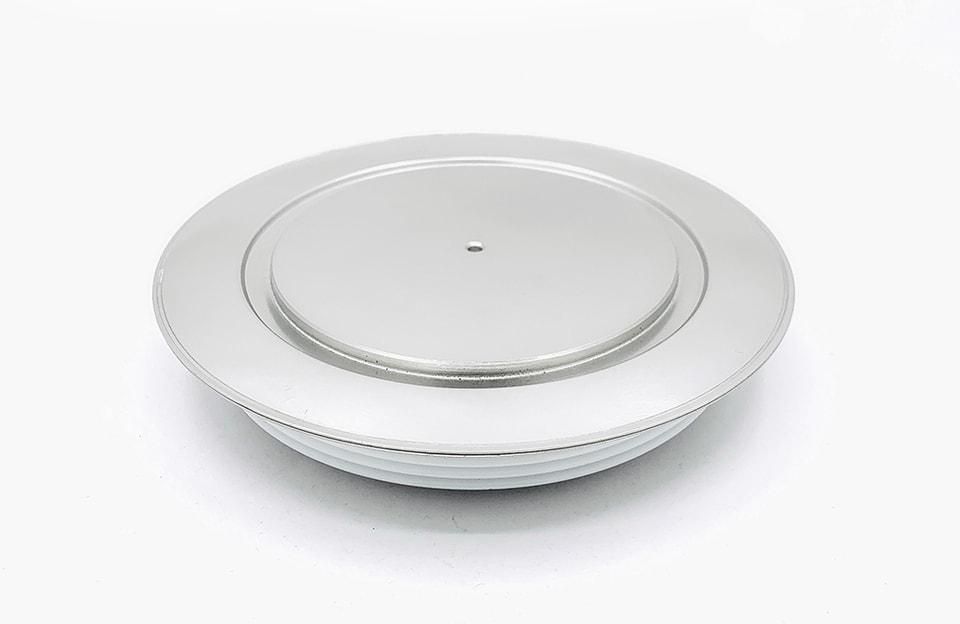

YZPST-ZP8000A-1200V
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
CARACTÉRISTIQUES DE TENSION | MAXIMUM LIMITES | UNITÉS | |
VRRM | Tension inverse de crête répétitive, Tj=25℃ | 1200 | V |
VRSM | Tension inverse de crête non répétitive, Tj=25℃ | 1300 | V |
AUTRES CARACTÉRISTIQUES | MAXIMUM LIMITES | UNITÉS | |
IF(AV) | Courant moyen direct, Tj=150℃ | 8410 | A |
IF(RMS) | Courant nominal efficace direct, Tj=25℃ | 15025 | A |
IFSM | Surge de crête non répétitif tp=10 ms, Tj=25℃ | 72 | kA |
I2t | Capacité I2t pour le fusible tp=10 ms, Tj=25℃ | 25.92×106 | A2s |
Tjop | Plage de température de fonctionnement | -40 à +150 | ℃ |
Tstg | Plage de température de stockage | -40 à +150 | ℃ |
PARAMÈTRE | MIN. | TYP. | MAX. | CONDITIONS D'ESSAI | UNITÉS | |
VFM | Valeur de crête directe maximale, Tj=150℃ | - | - | 1.13 | IFM=6800A | V |
V(T0) | Tension de seuil | - | - | 0.67 | V | |
rT | Résistance de pente | - | - | 0.038 | mΩ | |
IRRM | Courant inverse de crête | - | - | 100 | VRRM nominale, Tj=150℃ | mA |
VRRM nominale, Tj=25℃ | ||||||
Qrr | Charge récupérée | - | - | - | μC | |
Irm | Courant de recouvrement inverse | - | - | - | Vr=50 V, 50 % corde. | A |
trr | Temps de recouvrement inverse, 50 % corde | - | - | - | μs | |
RthJK | Résistance thermique, jonction vers dissipateur | - | - | 0.011 | Refroidissement double face | K/W |
- | 0.022 | Refroidissement simple face | ||||
F | Force de montage | 63 | - | 91 | kN | |
Poids | Poids | - | - | - | g |
Type | Sym | A | B | C | D | H |
mm | 150 | 100 | 108 | 3.5×3 | 26±1 |
YZPST peut fournir la liste équivalente suivante de diodes standard à jonction élevée(types capsule)
| Type | IF(AV) | IFSM @TVJM&10ms | VRRM | IRRM (max) Tj=125 °C | VFM(max) | Tvj | Rthjc | F±10 % | ||
| A | KA | V | mA | IFM (A) | IFM (A) | Tj(°C) | °C | K/W | KN | |
| A640 | 1500 | 16 | 1200-2200 | 35 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A641 | 1500 | 15 | 1800-2600 | 70 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A643 | 1000 | 10 | 3600-4600 | 50 | 1.40 | 1000 | 160 | 170 | 0.04 | 15 |
| A740 | 2400 | 30 | 1400-2000 | 50 | 0.86 | 1000 | 160 | 185 | 0.02 | 25 |
| A750 | 1800 | 22 | 2400-3200 | 50 | 0.96 | 1000 | 160 | 175 | 0.02 | 25 |
| A780 | 1500 | 18 | 3500-4600 | 50 | 1.15 | 1000 | 160 | 170 | 0.02 | 25 |
| A800 | 4400 | 63 | 1800-2600 | 100 | 0.865 | 2000 | 160 | 185 | 0.01 | 36 |
| A801 | 3900 | 57 | 2800-3200 | 100 | 1.05 | 2000 | 150 | 175 | 0.01 | 36 |
| A880 | 2900 | 36 | 3600-4500 | 100 | 1.15 | 2000 | 160 | 170 | 0.01 | 36 |
