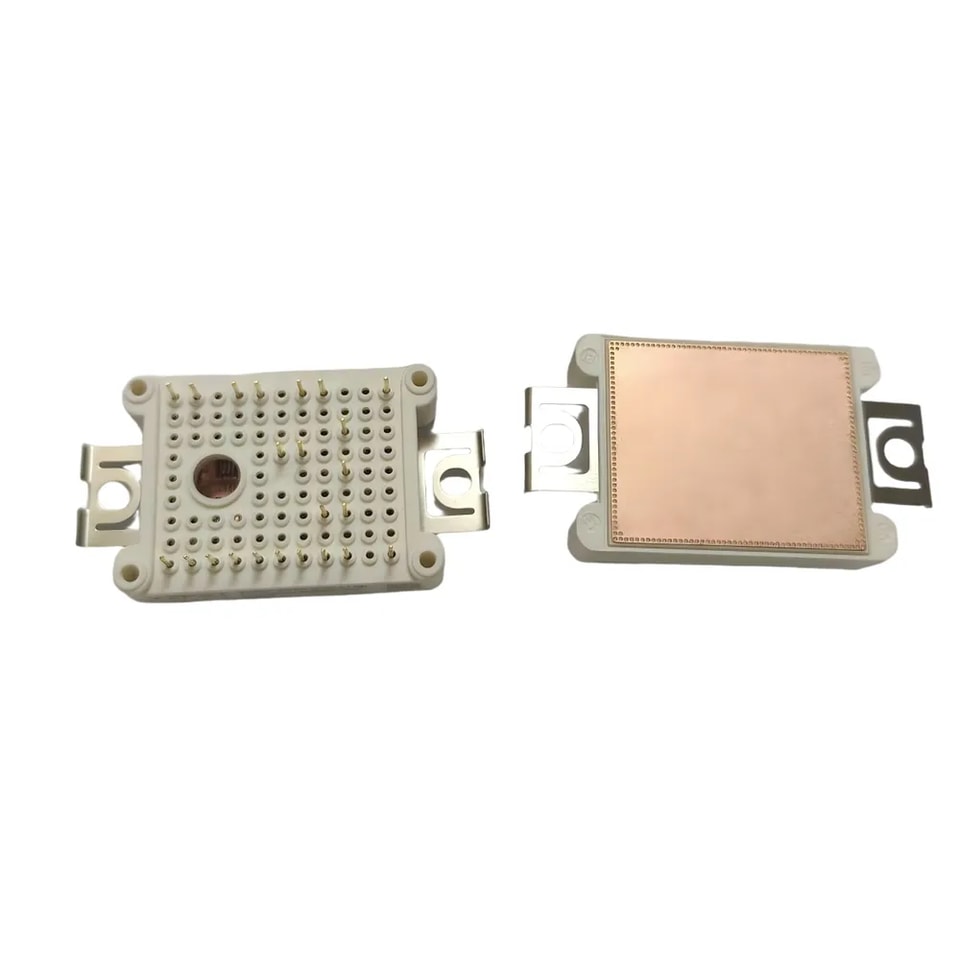

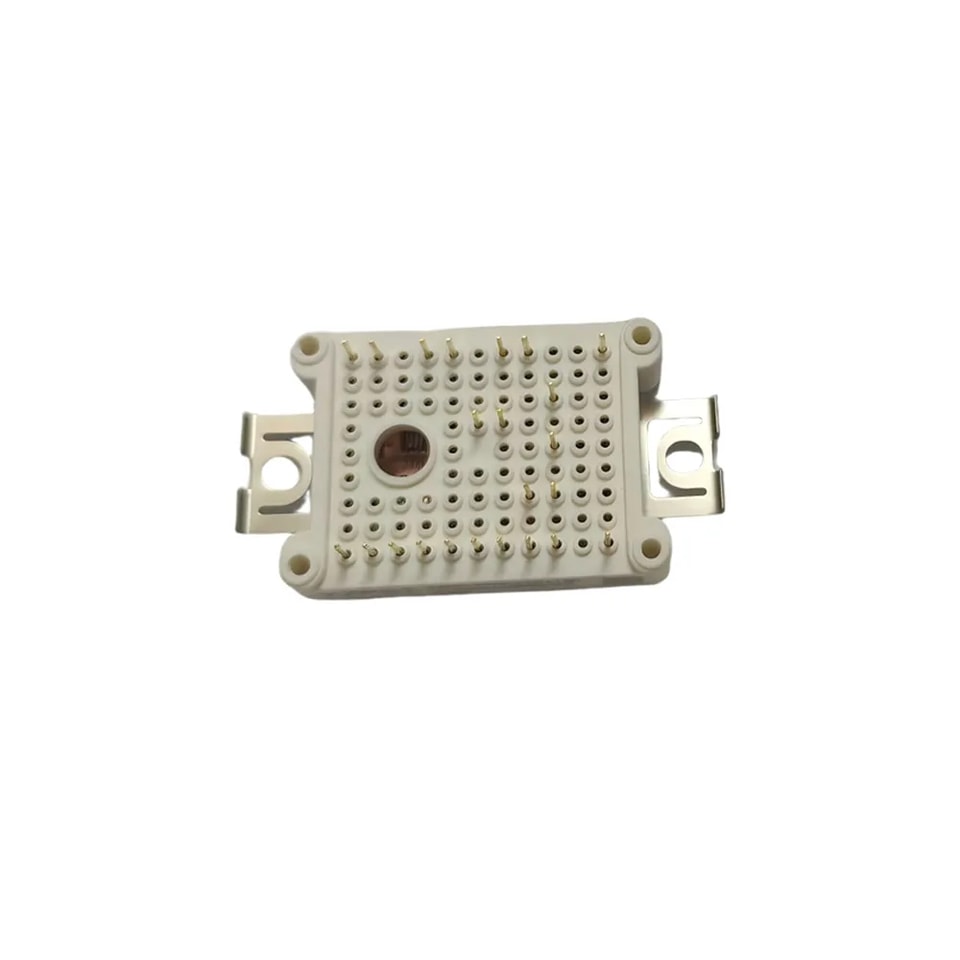

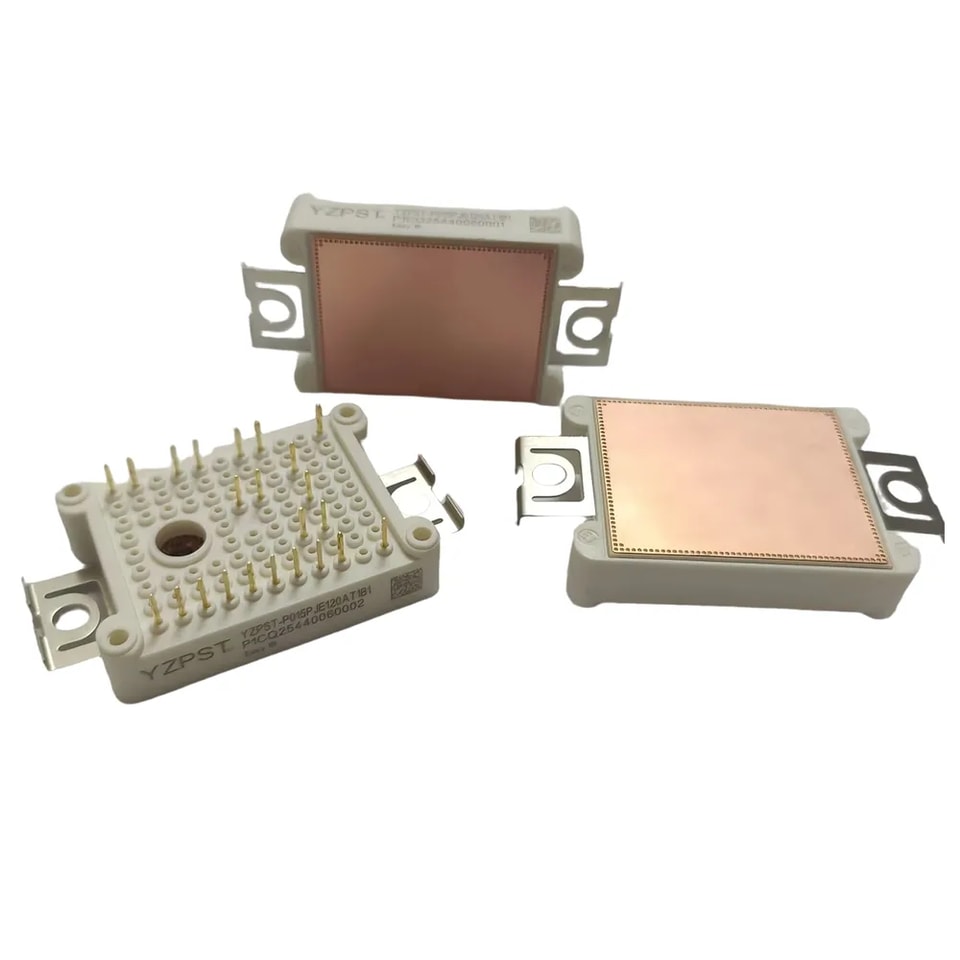

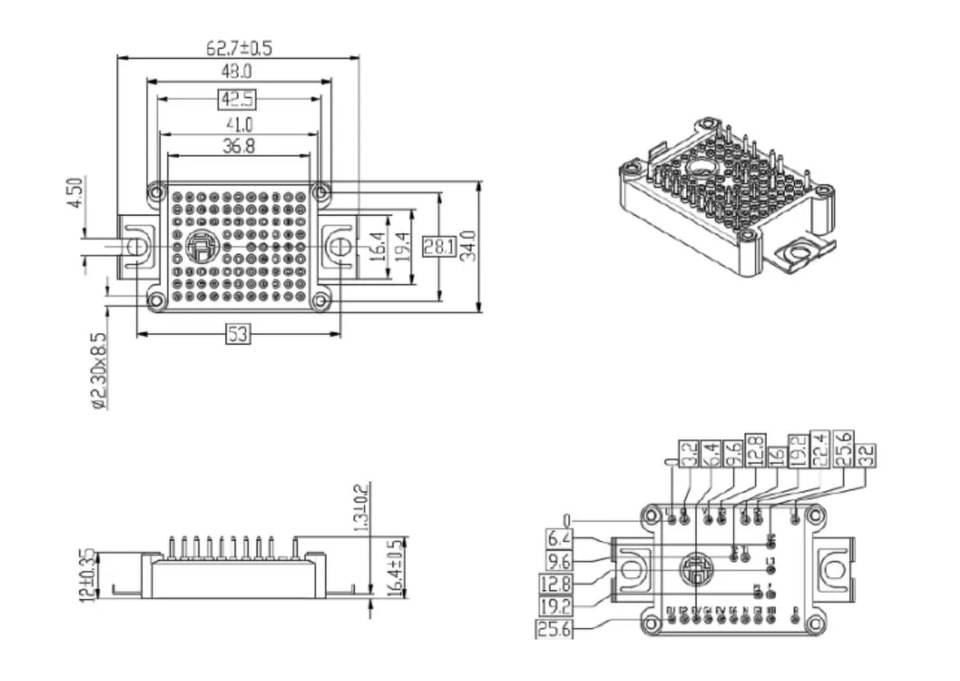

YZPST-P015PJE120AT1B1
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Onduleur IGBT
Maximum Nominale Valeurs
Symbole | Description | Conditions | Valeurs | Unité |
VcEs | Tension collecteur-émetteur | TU=25℃ | 1200 | V |
VGES | Tension de crête grille-émetteur | T=25℃ | ±20 | V |
Ic | Collecteur continu CC Collecteur Courant | Tc=100℃ | 15 | A |
cRM | Répétitif Crête Collecteur Courant | tp=1 ms | 30 | A |
Ptot | Dissipation totale de puissance | Tc=25℃,Tvjmax=175℃ | 130 | W |
Valeurs caractéristiques
Symbole |
Description |
Conditions | Valeurs |
Unité | ||
Min. | Typ. | Max. | ||||
VcE(sat) | Saturation collecteur-émetteur Tension | VGE=15 V, Ic=15 A, TU=25℃ | --- | 2.12 | --- | V |
VGE=15 V, Ic=15 A, TU=125℃ | --- | 2.48 | -- | V | ||
VGEth) | Seuil de grille Tension | VGE=VcE, Ic=0,48 mA |
| 5.6 |
| V |
IcES | Blocage collecteur-émetteur Courant | VcE=1200V,VGE=0V | --- | --- | 1 | mA |
GES | Courant de fuite grille-émetteur Courant | VGE=20V,VcE=0V | --- | --- | 100 | nA |
Cies | Entrée Capacitance |
VcE=25V,VGE=0V,f=1MHz | --- | 990 | --- | pF |
Coes | Sortie Capacitance | --- | 85 | --- | pF | |
Cres | Transfert inverse Capacitance | --- | 36 | --- | pF | |
td(on) | Temporisation à l'enclenchement Temps |
VcE=600V VGE=±15V Ic=15A R₆=39Ω Inductif Charge T₄=25℃ | --- | 38 | --- | ns |
t. | Enclenchement Montée Temps | --- | 25 | --- | ns | |
tdof) | Temporisation au blocage Temps | --- | 150 | --- | ns | |
t | Temps de chute au blocage | --- | 180 | --- | ns | |
Eon | Enclenchement Perte de commutation | --- | 1.11 | --- | mJ | |
Eof | Perte de commutation au blocage Loss | --- | 0.95 | --- | mJ | |
lsc | Court-circuit données | VGE≤15V, Vcc=800V tp≤10μs, TU=150℃ |
--- | 62 |
--- | A |
RithJC | TRésistance thermique, jonction-boîtiere | Par IGBT | --- | --- | 1.15 | K/W |
TvJop | Température virtuelle de jonctionature | En commutation | -40 | --- | 150 | ℃ |
