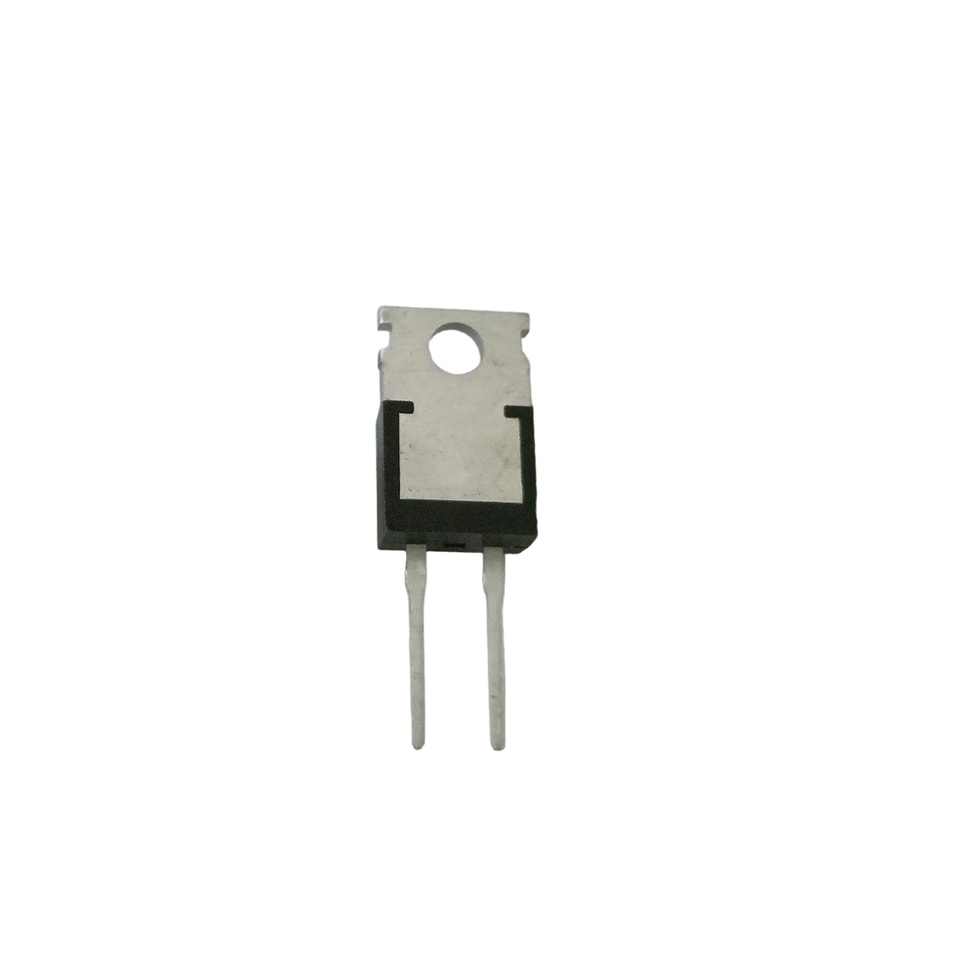

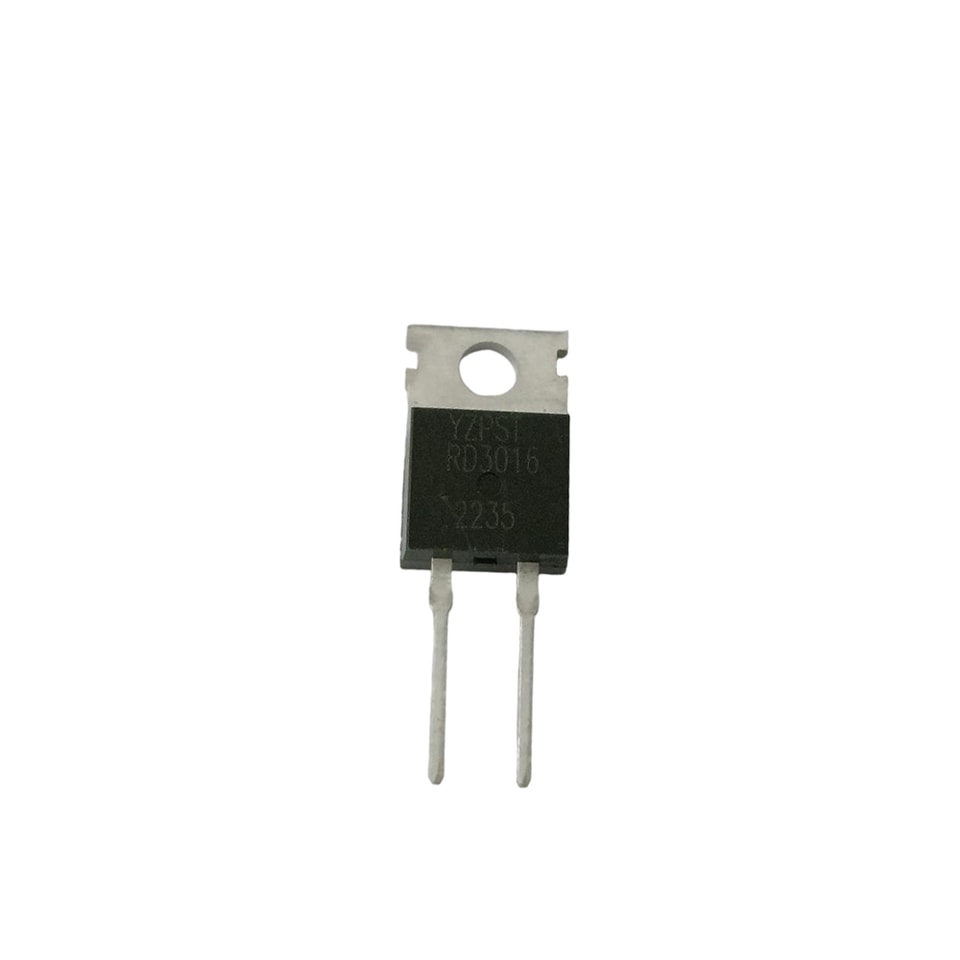

Diode redresseuse RD30 30 A
YZPST-RD3016
CARACTÉRISTIQUES
Jonction à puce passivée par verre
Capacité de courant de surtension élevée
Haute tension et grande durabilité
APPLICATIONS
Alimentations CC
Alimentation de terrain pour moteurs CC
Redresseurs de puissance
MAXIMALES ABSOLUES VALEURS | |||
Paramètre | Symbole | Valeur | Unité |
de stockage jonction température plage | Tstg | -55 ~ 150 | ℃ |
En fonctionnement jonction température plage | Tj | -55~ 150 | ℃ |
Tension inverse de crête répétitive maximale | VRRM | 1600 | V |
Tension efficace maximale | VRMS | 1120 | V |
Tension de blocage CC maximale | VDC | 1600 | V |
Courant direct moyen | IF(AV) | 30 | A |
Courant de surtension en direct (non répétitif) À 60 Hz demi- onde sinusoïdale, 1 cycle, Tj=25℃ |
IFSM | 350 |
A |
Typique capacité de jonction VR=4,0 V, f= 1 MHz |
CJ |
150 |
pF |
Résistances thermiques | |||
Symbole | Paramètre | Valeur | Unité |
Rth(j-c) |
thermique résistance jonction à boîtier |
0.9 |
℃/W |
CARACTÉRISTIQUES ÉLECTRIQUES (T=25℃, sauf indication contraire)sauf indication contraire) | ||||
Paramètre | Symbole | Valeur | Unité | |
Chute instantanée maximale de tension directe pardiode à IF=30 A | VF | 1.2 | V | |
Courant de fuite inverse continu maximal à la tension de blocage continue nominale tension par diode | Tj=25℃ |
IR | 5 | μA |
Tj=150℃ | 1 | mA | ||
.jpg)
-3.jpg)
.jpg)
.jpg)
.jpg)
