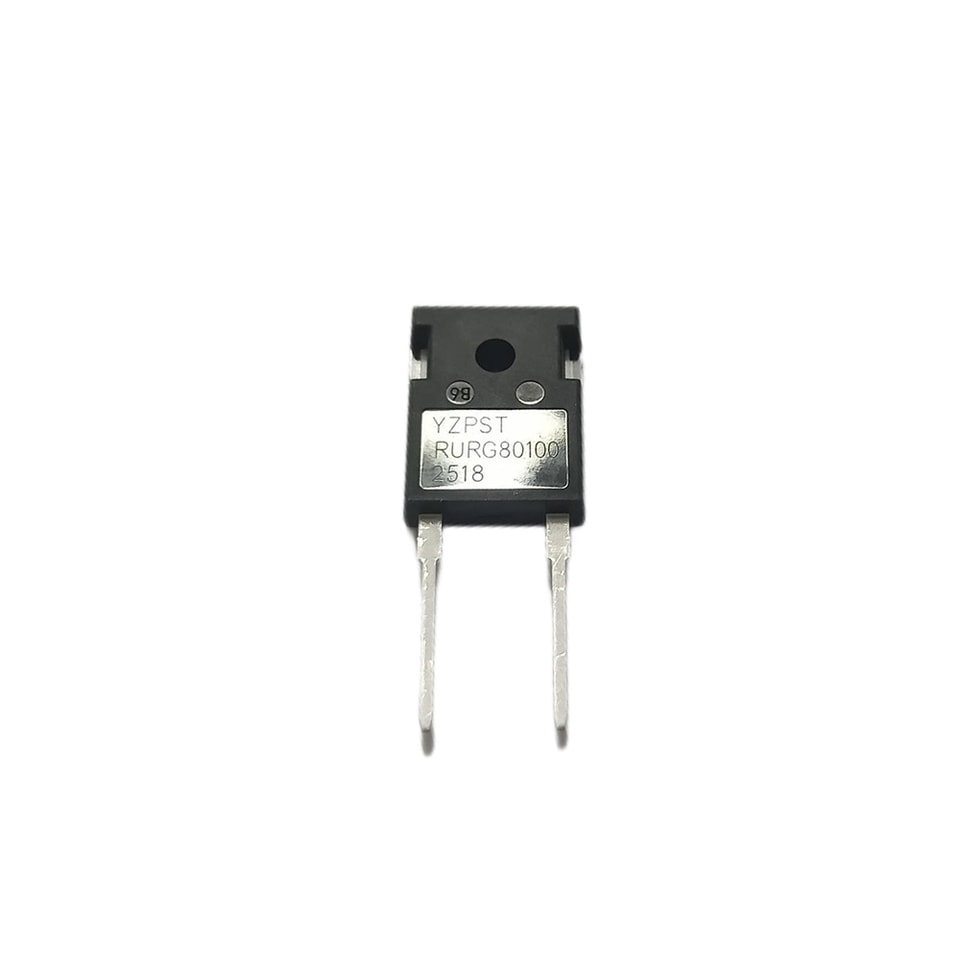

YZPST-RURG80100( YZPST-RA75U120H)
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques
Diode à récupération rapide
Réf. : YZPST-RA75U120H
CARACTÉRISTIQUES PRINCIPALES
IF(AV) | 75 A |
VRRM | 1200 V |
Tj(max) | 150℃ |
VF(typ) | 2,2 V |
trr（typ） | 50 ns |
APPLICATIONS
Diode de snubber
Alimentation à découpage | onduleurs UPS
Diode antiparallèle pour dispositifs de commutation haute fréquence
CARACTÉRISTIQUES
Faible perte de puissance, haut rendement
Grande fiabilité
Produit conforme RoHS
MAXIMALES RATINGS (Tc=25℃)
Paramètre | Symbole | Valeur | Unité | |
Crête répétitive tension inverse | VRRM | 1200 | V | |
Courant moyen courant direct | TB CB=100℃ (TO-247-2L) |
IF(AV) |
75 |
A |
Courant de crête sur un cycle Surtension Direct (non répétitif) t=10 ms |
IFSM |
420 |
A | |
Température de jonction | Tj | -50~+150 | ℃ | |
Plage de température de stockage | TSTG | -50~+150 | ℃ | |
CARACTÉRISTIQUES ÉLECTRIQUES (Tc=25℃ sauf indication contraire indiquée)
Paramètre | Conditions d'essai | Valeur (min) | Valeur (typ) | Valeur (max) | Unité | |
VRRM | IR =50 μA | 1200 |
|
| V | |
IR | Tj =25℃ | VR=VRRM |
|
| 200 | μA |
Tj =125℃ |
|
| 1 | mA | ||
VF | Tj =25℃ | IF=75 A |
| 2.2 | 3.2 | V |
Tj =125℃ |
| 1.8 | 2.8 | V | ||
trr | IF=1 A, VR=30 V, diF/dt=-200 A/μs |
| 50 | 90 | ns | |
trr | IF=60 A, VR=840 V, diF/dt=-400 A/μs |
| 279 |
| ns | |
Irr |
| 29.8 |
| A | ||

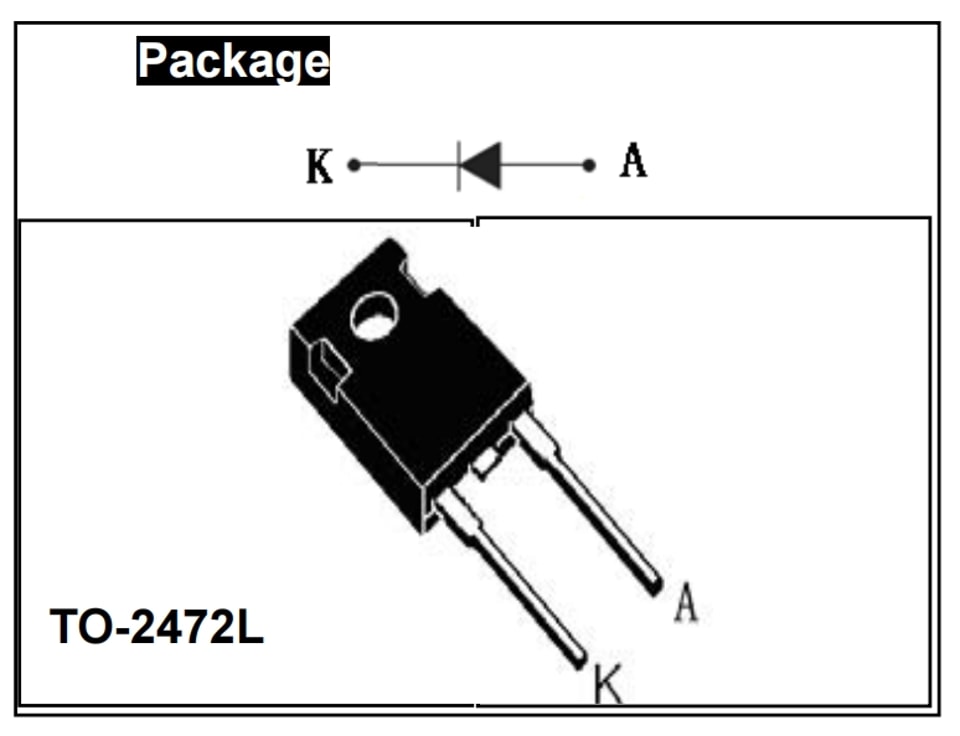

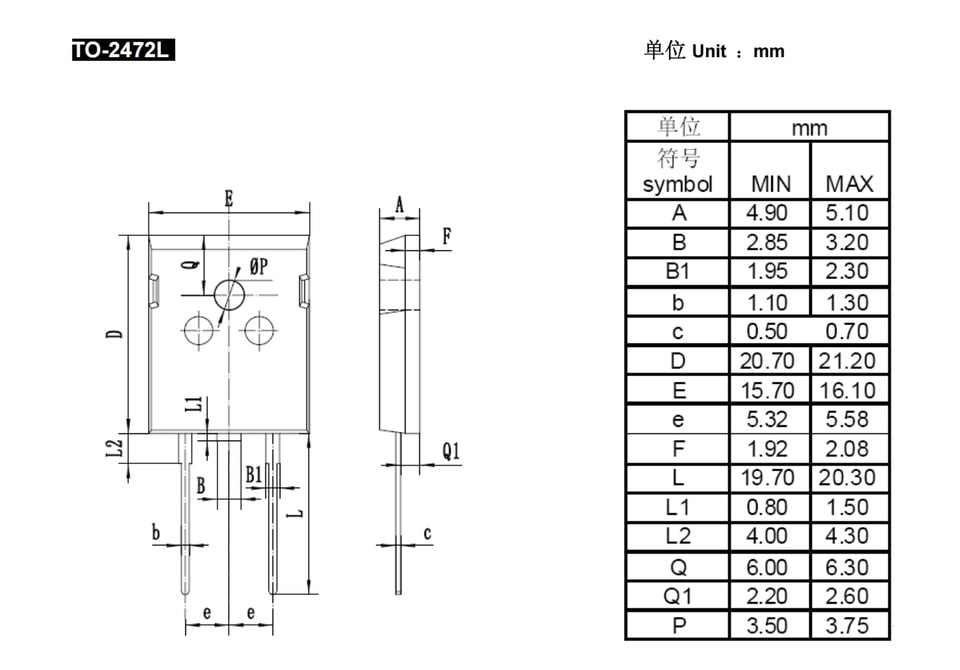

TO-2472L
