YZPST-DFM3000WXS17-A000
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

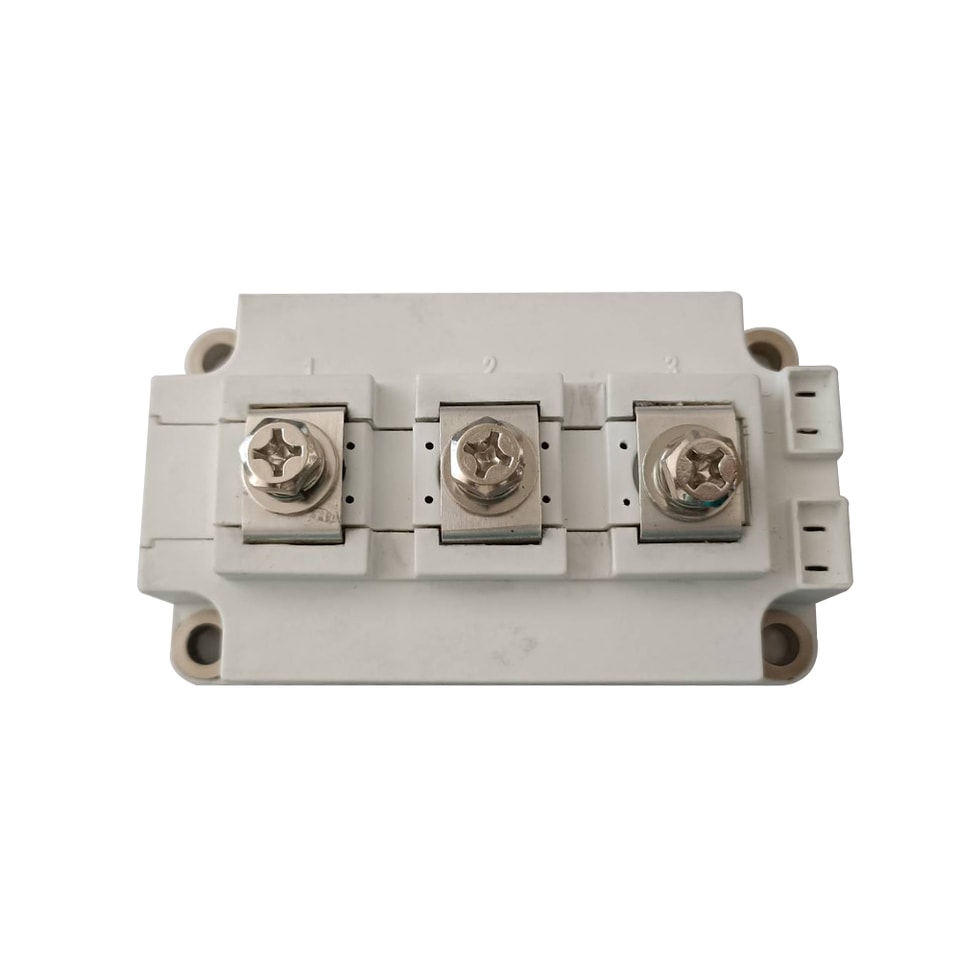

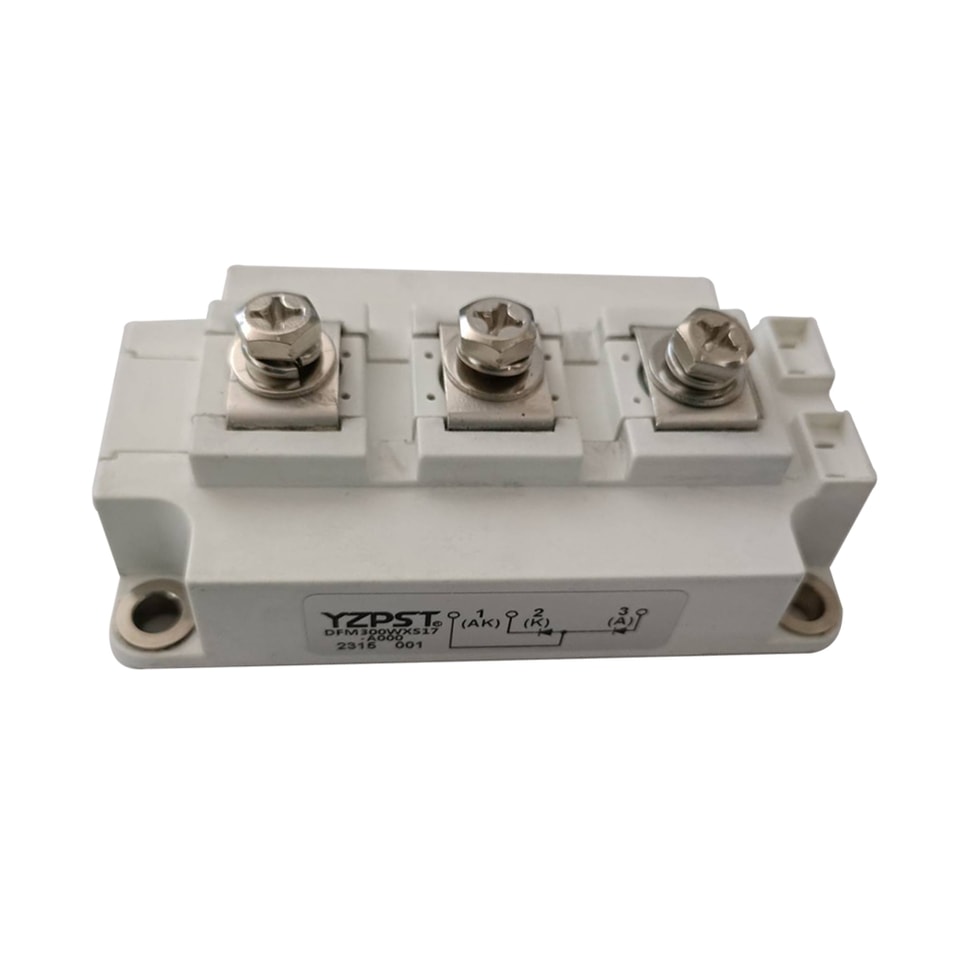

Modules de diodes rapides P/N : YZPST-DFM3000WXS17-A000
Caractéristiques

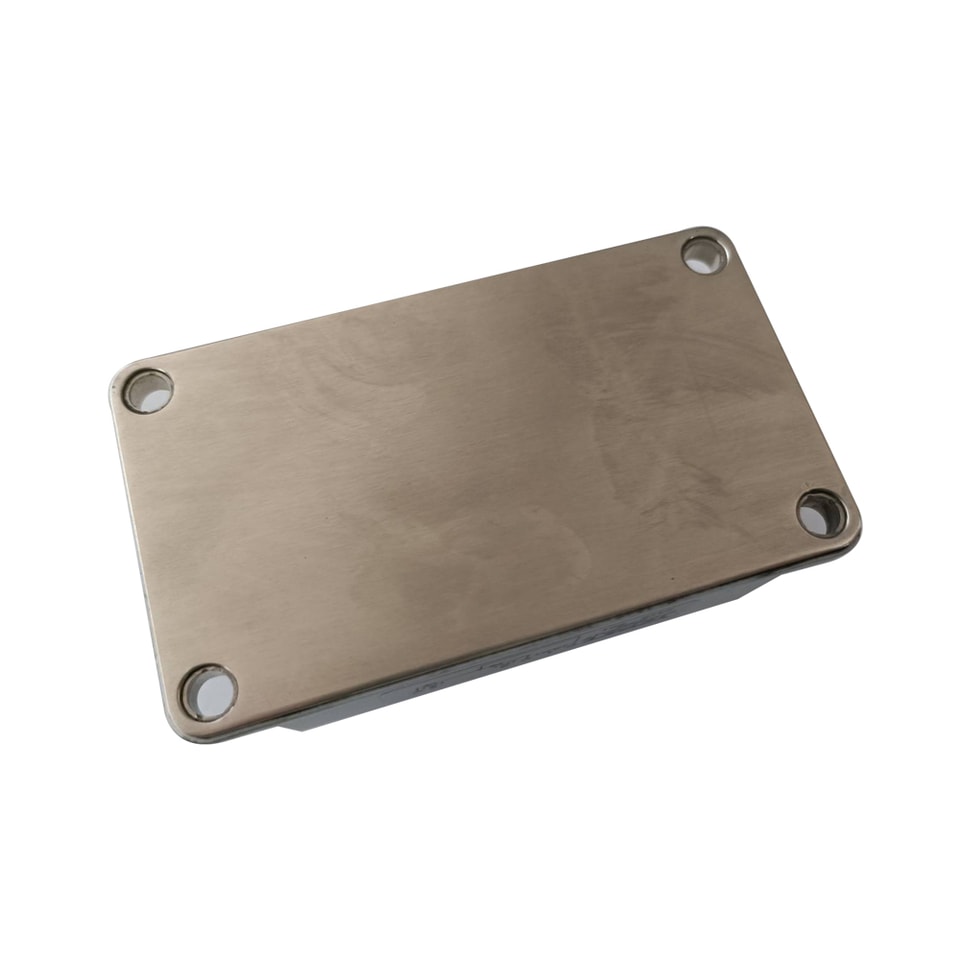

- Dissipation thermique via une semelle métallique isolée en céramique d’oxyde d’aluminium
- Joints brasés pour une grande fiabilité
- Reconnu UL
Applications typiques
- Redresseur pour applications d’entraînement
- Redresseurs pour UBS
- Chargeurs de batterie
BLOCAGE
Symbole | Condition | Valeurs | Unité |
VRRM VRSM | Tj= TjMax. | 1700 1800 | V |
IRRM | À VRRM，monophasé，demi-onde，Tj= TjMax. | 10 | mA |
VISOL | 50 Hz, 1 s/1 min | 4800/4000 | V |
CONDUCTION
Symbole | Condition | Valeurs | Unité |
IF(AV) | TC=65°C; sinusoïde 180° | 300 | A |
IF(RMS) | TC=82°C; sinusoïde 180° | - | A |
IFSM | Tj= TjMax. ; t = 10 ms (50 Hz) ; sinusoïdal | 2449 | A |
I2t | Tj= TjMax. ; t = 10 ms (50 Hz) ; sinusoïdal | 30 | kA2S |
VF(TO) | Tj = Tj max. | - | V |
rF | Tj = Tj max. | - | mΩ |
VFM | Courant en conduction 300 A, Tj=125 °C | 2.05 | V |
Trr | Tj = 25 °C IF = 400 A – di/dt = 2250 A/µs VR = 900 V | 900 | ns |
Caractéristiques électriques
Symbole | Condition | Valeurs | Unité |
Rth(j-c) | par module | 0.10 | °C/W |
Rth(c-h) | par module | 0.015 | °C/W |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
M | couple de montage | 5 | N·m |
couple de serrage des bornes | 5 | N·m | |
W |
| - | g |
