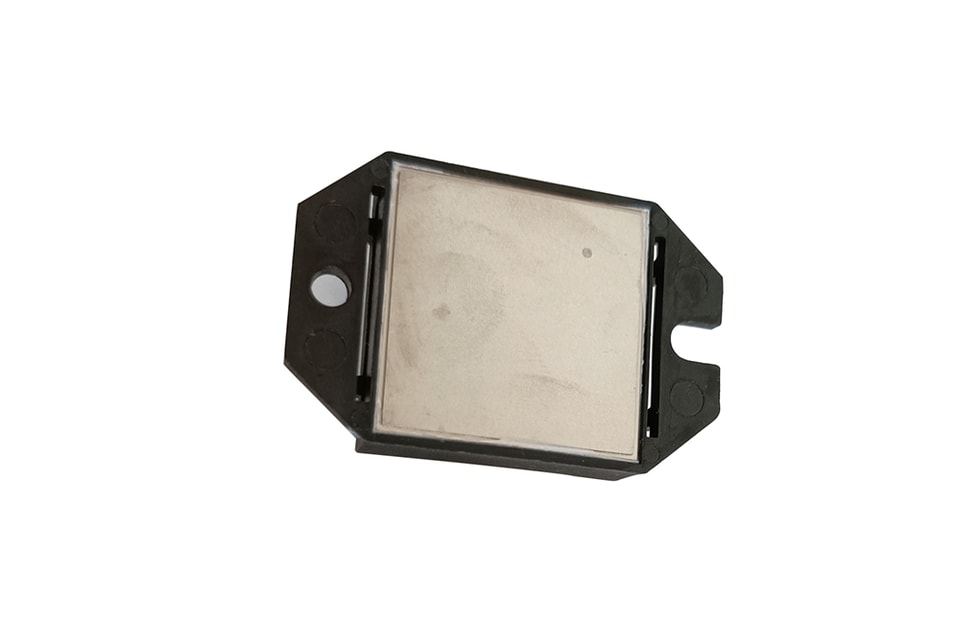

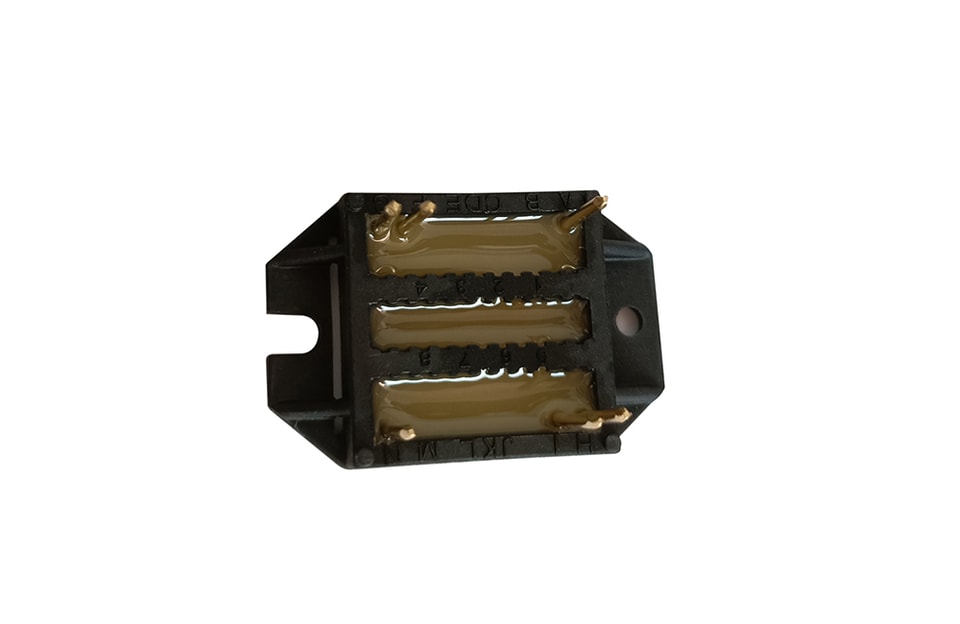

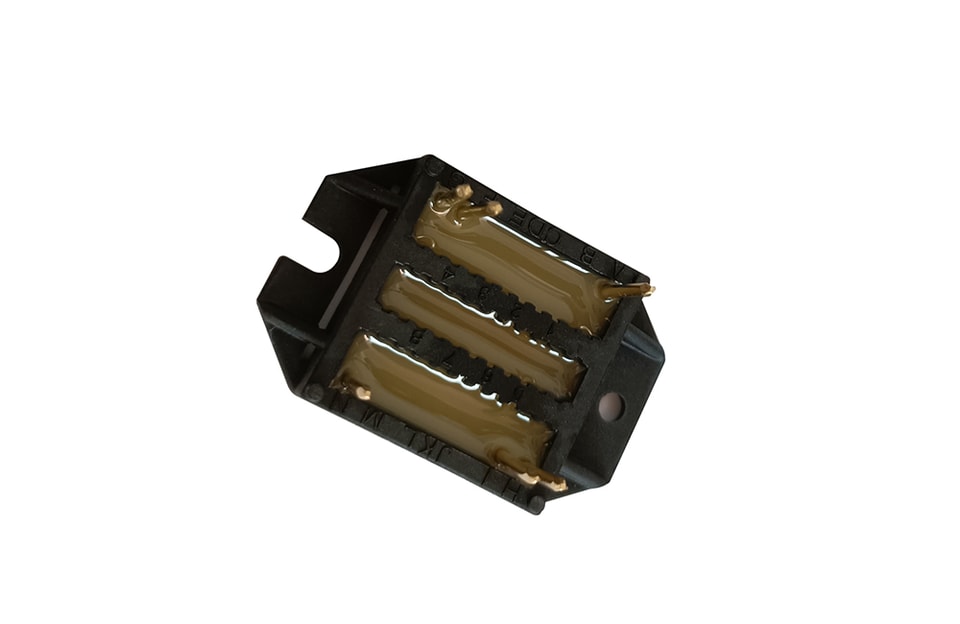

YZPST-MMO175-16W1C

YZPST-MMO175-16W1C175 A 1600 V

Module thyristor

Conforme RoHS

Éclairage et régulation de la température

ABSOLUTE MAXIMUM RATINGS(T C =25°C sauf indication contraire)

Symbole	PParamètre	TEssai Conditions	Valeurs	Unit
VRRM	Maximum Répétitif Temps de Tension	Tvj=125℃	1600	V
VDRM	Maximum répétitive crête hors état de conduction tension
VRSM	Non-Répétitif Temps de Tension	Tvj=125℃	1700	V
VDSM	Non-répétitif crête hors état de conduction tension
IRRM	Maximum Répétitif Temps de Courant	Tvj=125℃	5	A
IDRM	Maxiµm répétitive crête hors état de conduction Courant
IT(AV)	Moyenne Oen conduction Courant	TC=85℃	80
IT(RMS)	RMS Cuà l’état passant	TC=85℃, sin180°	125
IRMS	Module	TC=85℃	175	A
ITSM	Non Rrépétitif Surtension Crête Courant Courant	10 ms, Tj=25℃	1500
I2t	Pour Futilisant	10 ms, Tj=25℃	11000	A2S
VTM	Crête à l’état passant tension	ITM=240A	1.67	V
dv/dt	critique du taux de de montée de hors état de conduction tension	VD =2/3VDRM T d’ouverture de grillej=125℃	1000	V/µs
IGT	courant d’amorçage de gâchettet max.		100	A
VGT	tension de déclenchement de la gâchette max.		1.3	V
IH	gâchette déclenchement courant		200	A
IL	latching courant		350	A
Viso	AC 50Hz RMS 1mdans		2500	V
TJ	Température de jonction		-40 à +150	℃
TSTG	Stockageorage Température Plage		-40 à +150
RthJC	Jonction à Boîtier Thermique Résistance (par puce thyristor)		0.45	℃ /W

Ocontours

Pour plus d’informations surYZPST-MMO175-16W1Cveuillez télécharger le fichier PDF ci-dessus nommé « YZPST-MMO175-16W1C »
