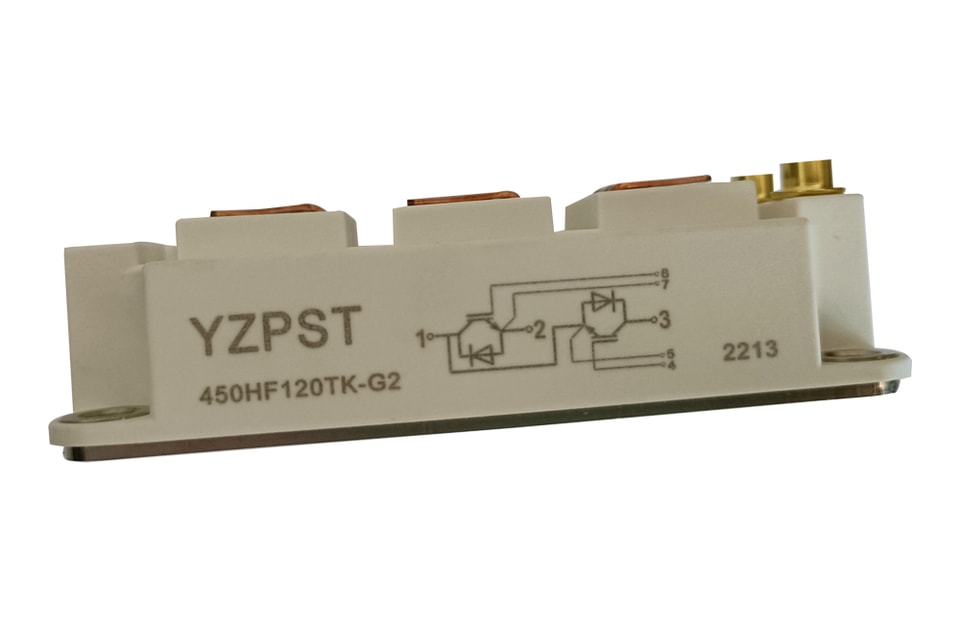

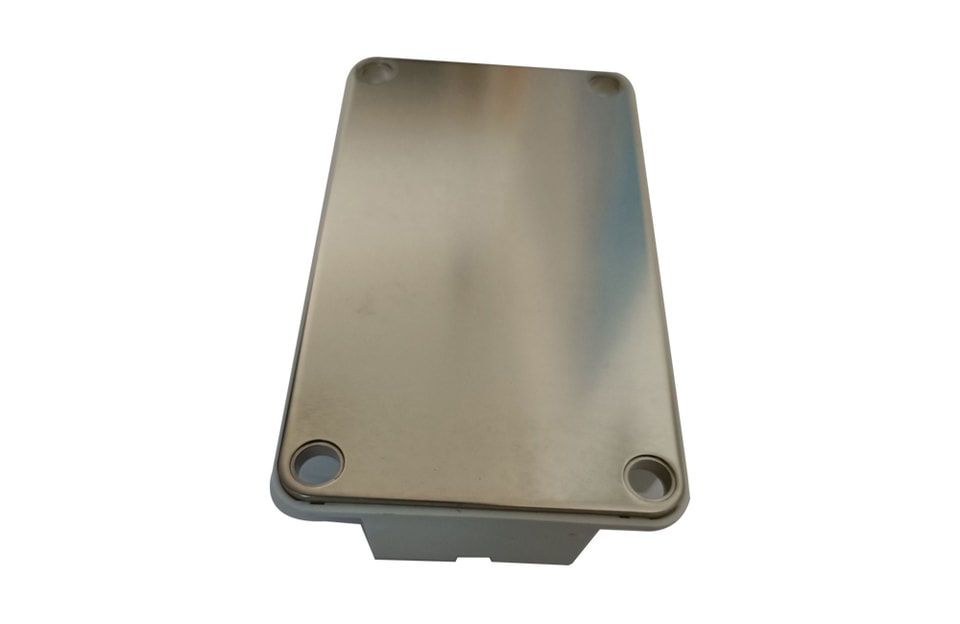

Module IGBT YZPST-450HF120TK-G2
CARACTÉRISTIQUES
Forte tenue au court-circuit, limitation automatique du courant de court-circuit
PUCE IGBT (technologie Trench + Field Stop)
VCE(sat) avec coefficient de température positif, commutation rapide, faibles pertes de commutation
Diodes de roue libre avec recouvrement inverse rapide et souple
APPLICATIONS
Application de commutation haute fréquence
Convertisseurs de soudage
Commande de mouvement/servo
Systèmes UPS
PUCE IGBT (technologie Trench + Field Stop)
VCE(sat) avec coefficient de température positif, commutation rapide, faibles pertes de commutation
Diodes de roue libre avec recouvrement inverse rapide et souple
Convertisseurs de soudage
Commande de mouvement/servo
Systèmes UPS
CARACTÉRISTIQUES NOMINALES MAXIMALES ABSOLUES TC=25°C sauf indication contraire
Symbole | Paramètre | Conditions d'essai | Valeurs | Unité |
IGBT | ||||
VCES | Tension collecteur-émetteur | TVj=25°C | 1200 | V |
VGES | Tension grille-émetteur |
| ±20 | V |
IC |
Courant collecteur continu | TC=25°C | 675 | A |
TC=80°C | 450 | A | ||
ICM | Courant collecteur de crête répétitif | tp=1 ms | 900 | A |
Ptot | Dissipation de puissance par IGBT |
| 2016 | W |
Diode | ||||
VRRM | Tension inverse répétitive | TVj=25°C | 1200 | V |
IF(AV) |
Courant direct moyen | TC=25°C | 675 | A |
TC=80°C | 450 | A | ||
IFRM | Courant direct de crête répétitif | tp=1 ms | 900 | A |
MODULE CARACTÉRISTIQUESTC=25°C sauf indication contraire indiquée
Symbole | Paramètre | Conditions d'essai | Min. | Typ. | Max. | Unité |
TVj max | Température maximale de jonction |
|
|
| 175 | °C |
TVj op | Température de fonctionnement |
| -40 |
| 150 | °C |
Tstg | Température de stockage |
| -40 |
| 125 | °C |
Visol | Tension d’essai d’isolement | CA, t=1 min | 3000 | V | ||
Couple | Vers dissipateur | M6 recommandé | 3 |
| 5 | N·m |
Couple | Vers la borne | M6 recommandé | 2.5 |
| 5 | N·m |
Poids |
|
|
| 340 |
| g |
SCHÉMA ÉLECTRIQUE

PLAN DU BOÎTIER

Pour plus d’informations surYZPST-450HF120TK-G2Veuillez télécharger le fichier PDF ci-dessus intitulé « YZPST-450HF120TK-G2 »
