COMPOSANT DE PUISSANCE

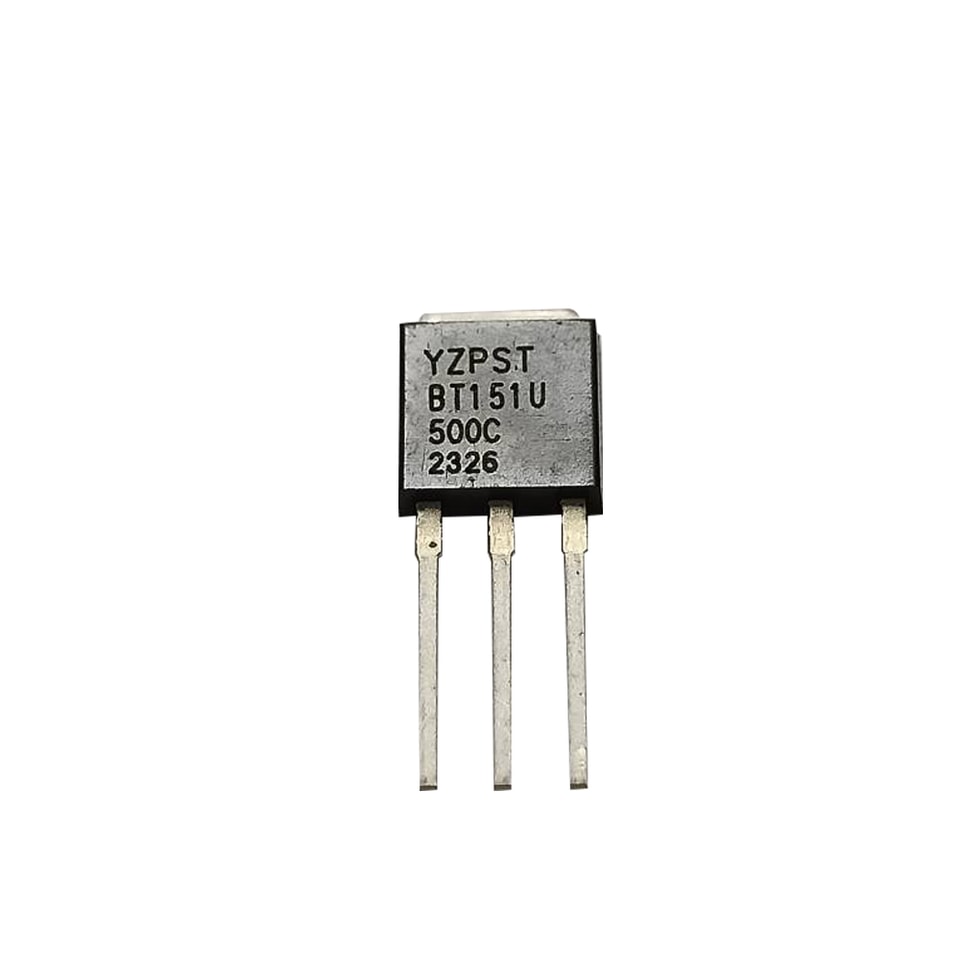

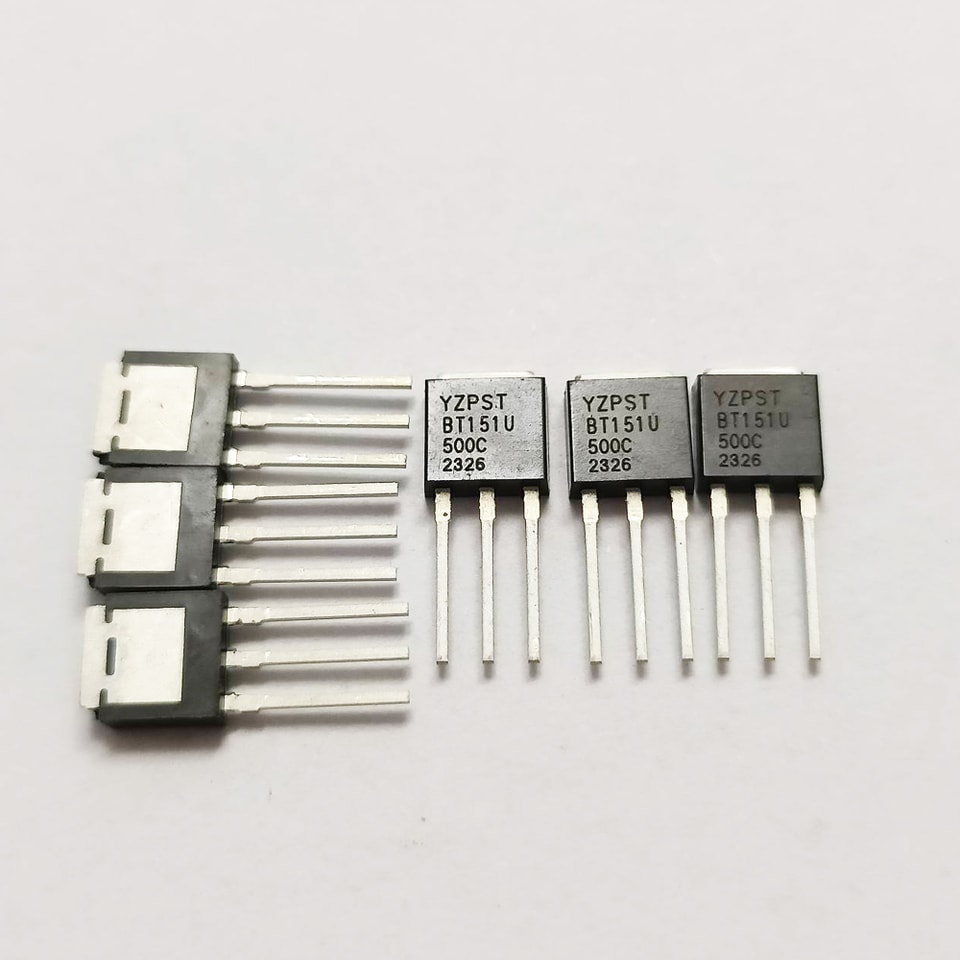

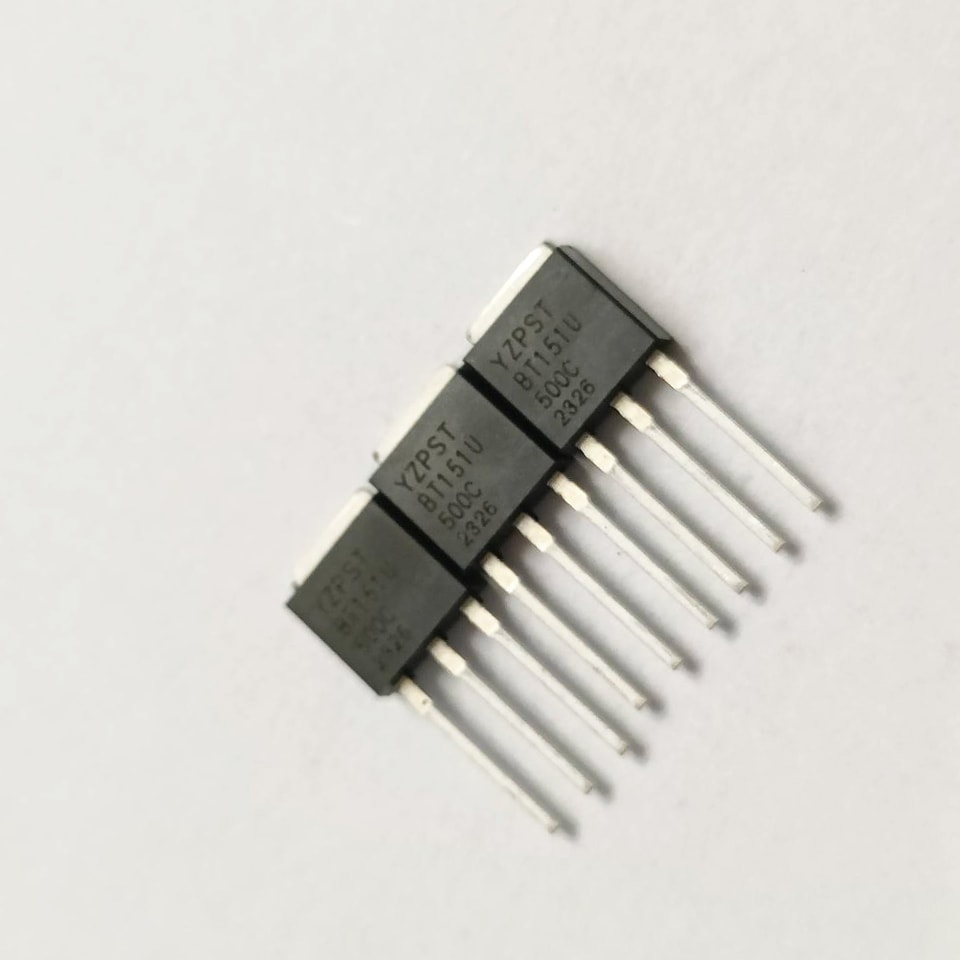

YZPST-BT151U-500C, SCR BT151U 12 A, boîtier TO-251, très demandé
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
P/N : YZPST-BT151U SCR
SCR BT151U 12 A en boîtier TO-251, très demandé

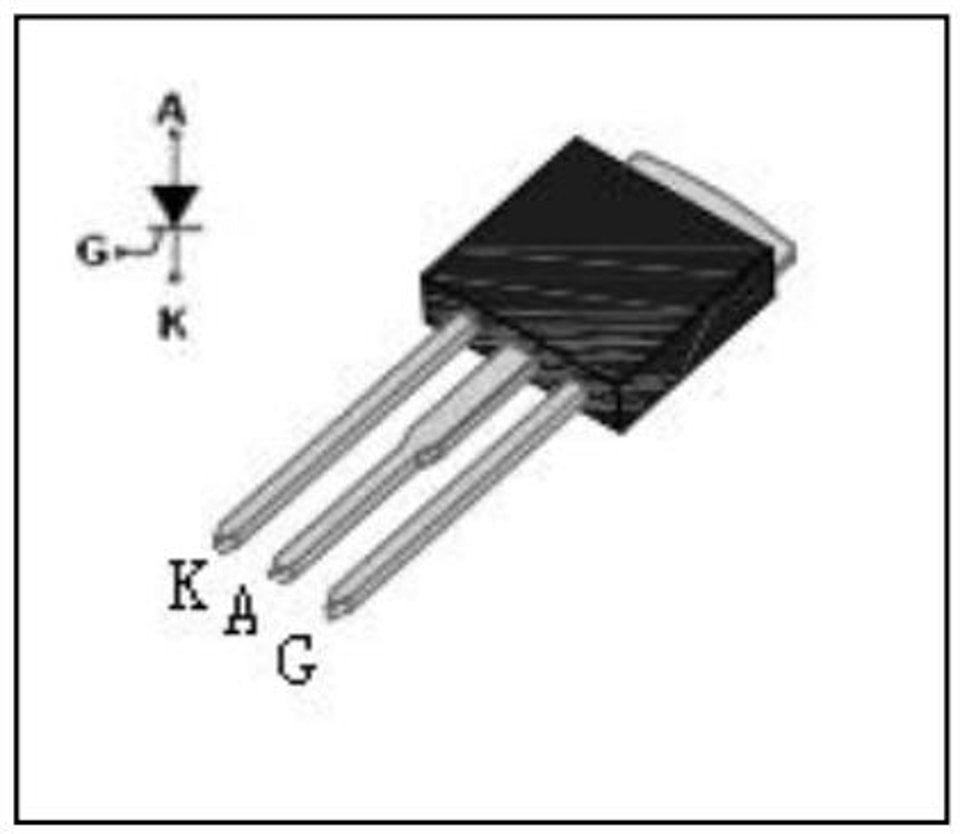

Boîtier
TO-251
Caractéristique principale (Tj=25℃)
| Symbole | Valeur | Unité |
| IT(RMS) | 12 | A |
| VDRM / VRRM | 600/800 | V |
| IGT | 2 à 15 | mA |
Valeurs absolues (valeurs limites)
| Symbole | Paramètre | Valeur | Unité |
| IT(RMS) | Courant efficace à l’état passant (angle de conduction 180°° d’angle de conduction) | 12 | A |
| IT(AV) | Courant moyen à l’état passant (180°° d’angle de conduction) | 7.5 | A |
| ITSM | Pic de surtension non répétitif en régime établi | 100 | A |
| Courant (tp=10 ms) | |||
| I2t | (tp=10 ms) | 50 | A2S |
| IGM | Courant de crête de gâchette (tp=20 µs) | 2 | A |
| PGM | Puissance de crête de gâchette | 5 | W |
| PG(AV) | Puissance moyenne de gâchette | 0.5 | W |
| Tstg | Température de stockage | 110 | ℃ |
| Tj | Température de jonction en fonctionnement | 85 |
Résistances thermiques
| Symbole | Paramètre | Valeur | Unité |
| Rth (j-c) | Jonction-boîtier | 1.3 | K/W |
| Rth (j-a) | Jonction-ambiant | 60 | K/W |
Caractéristiques électriques (Tj=25℃ sauf indication contraire)
| Symbole | Conditions d'essai | Valeur | Unité | |||
| Min | Type | Max | ||||
| IGT | VD=6 V, RL=100Ω | 2 | 5 | 15 | mA | |
| VGT | VD=12 V, RL=100Ω | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3.3KΩ Tj=110℃ | 0.2 | ----- | ----- | V | |
| IH | IT=100 mA Grille ouverte | ----- | 9 | 20 | mA | |
| dV/dt | VD=67 % VDRM, GateOpen, Tj=125℃ | 200 | ----- | ----- | v/μs | |
| VTM | IT=16 A, tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | uA |
| IRRM | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | mA |

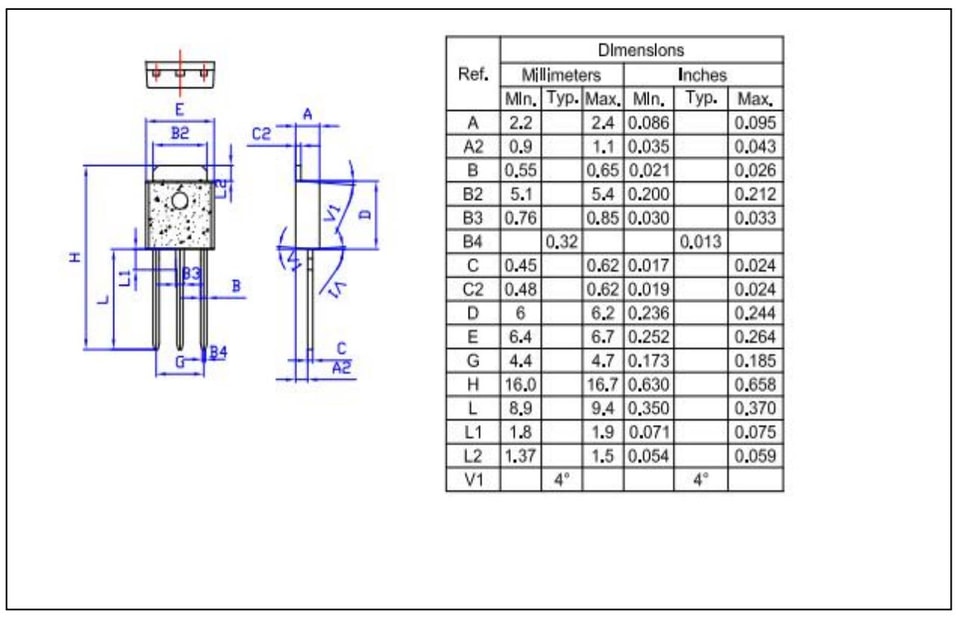

Dimensions du boîtier(TO-251)
Aucun contenu produit supplémentaire n’est disponible.
