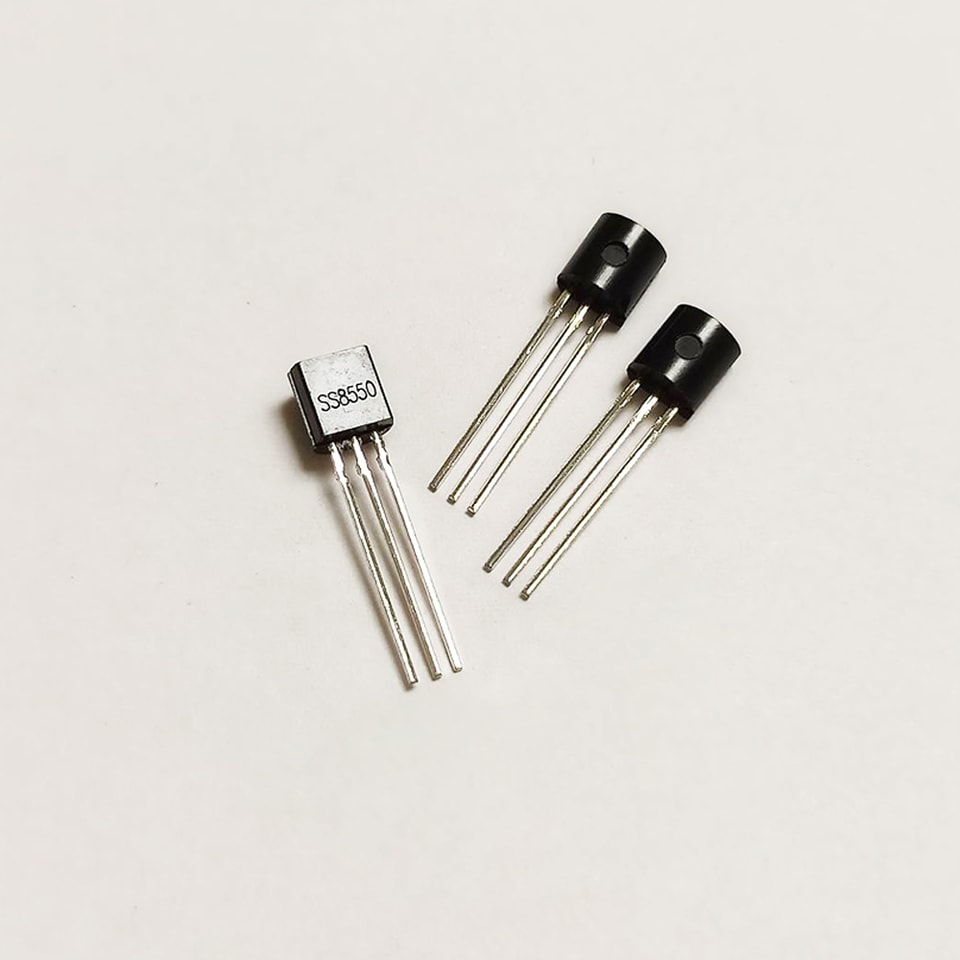

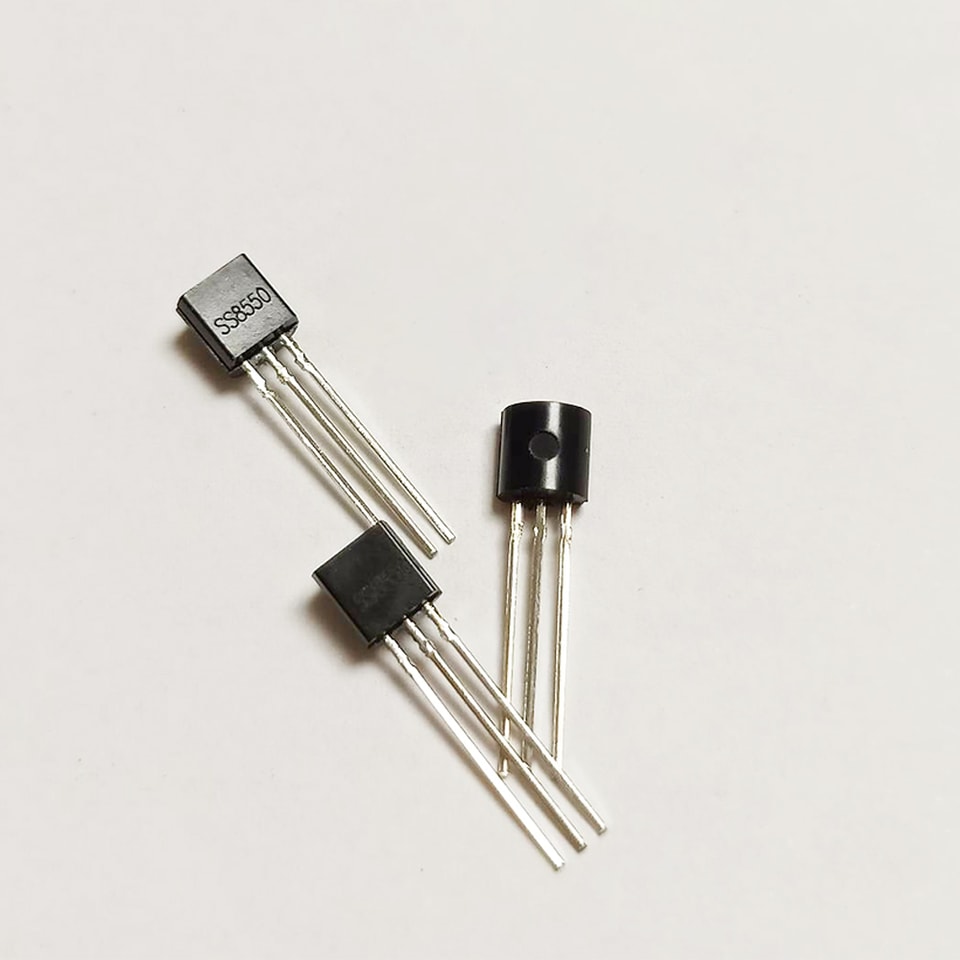

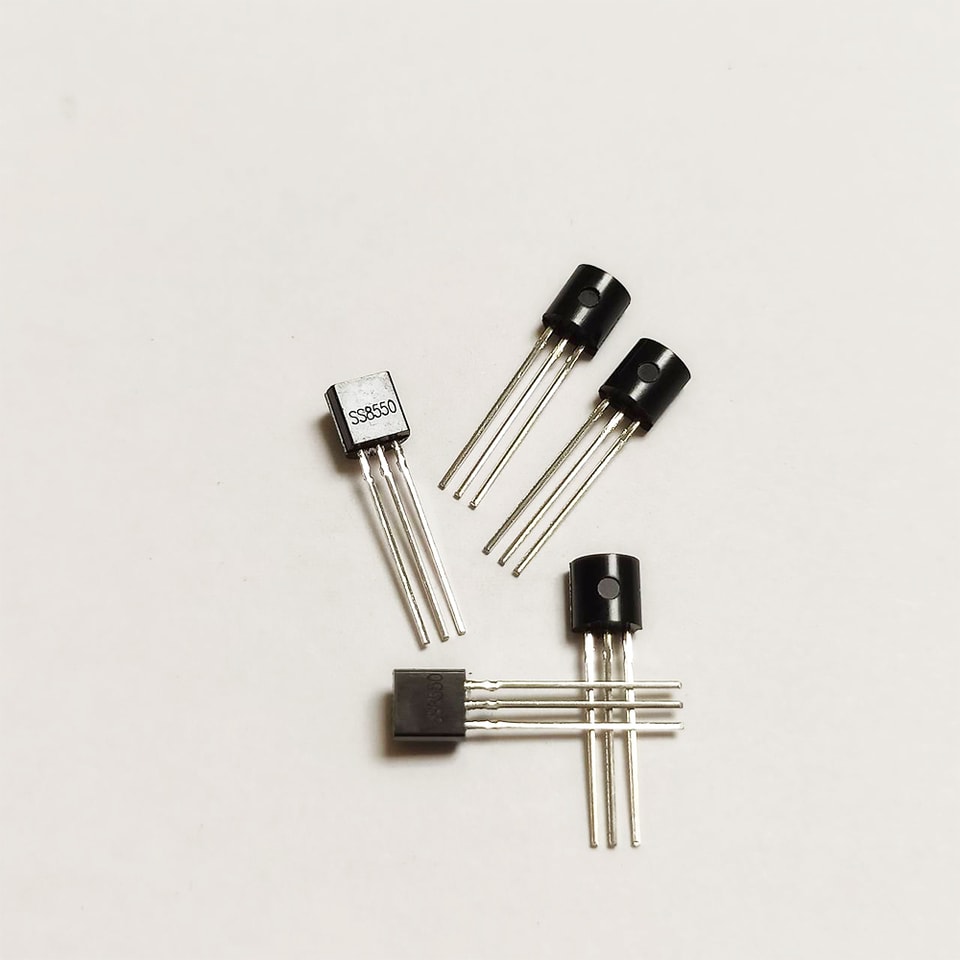

YZPST-SS8550
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
Téléchargements et fichiers techniques

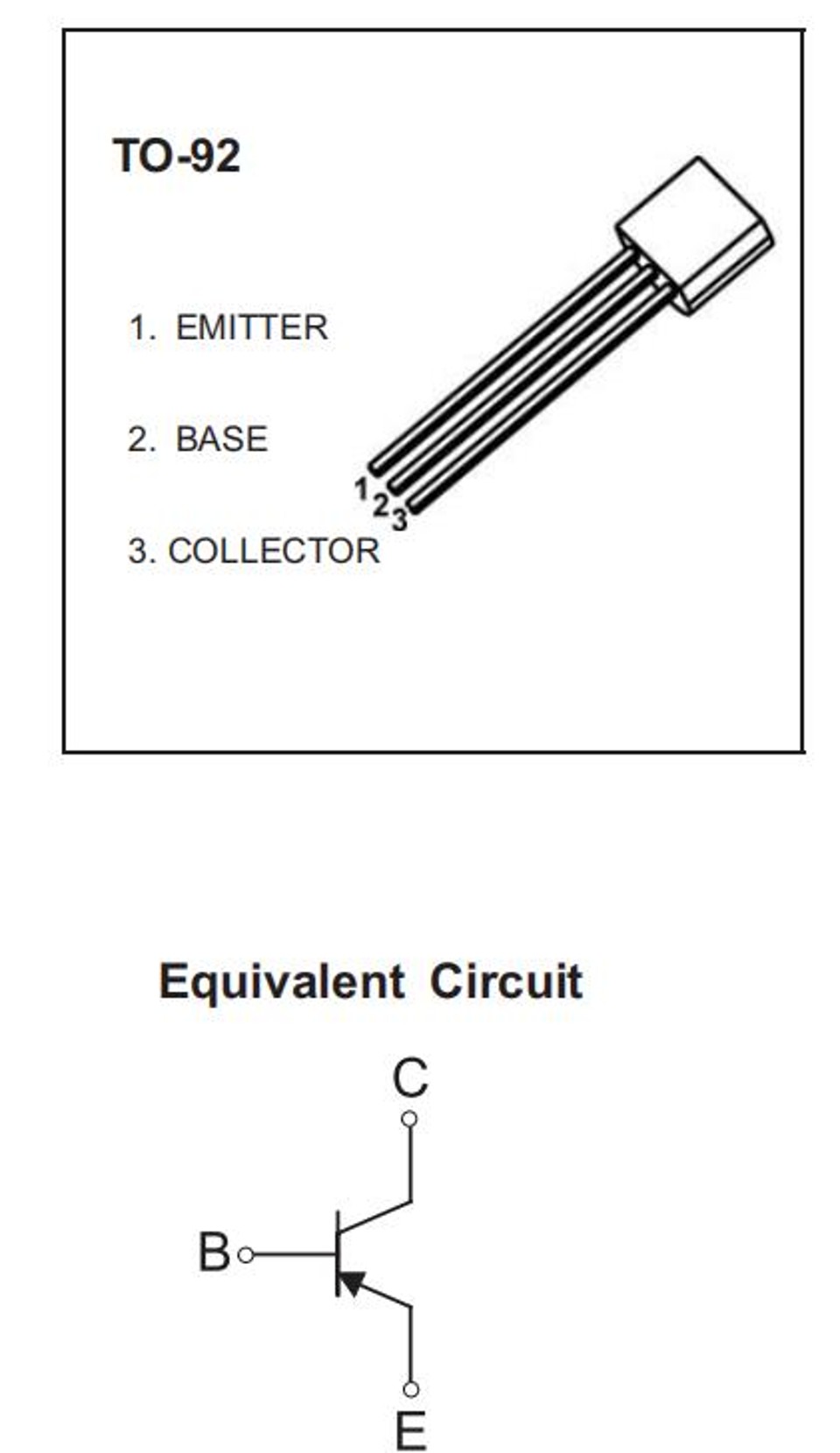

Transistors encapsulés en plastique TO-92
YZPST-SS8550 TRANSISTOR (PNP)
CARACTÉRISTIQUES
Dissipation de puissance
PC :1W (Ta=25 ℃)
ORDERINGINFORMATION
PartNombre | Package | PackingMéthode | PackQuantité |
SS8550 | TO-92 | Vrac | 1000 pièces/sac |
SS8550-TA | T0-92 | Ruban | 2000 pièces/boîte |
MAX1MUMRAT1NGs(Ta=25℃ saufindication indiqué)
symbol | Paramètre | Valeure | UUnité |
VCBO | Tension collecteur-base | -40 | V |
VCEO | Tension collecteur-émetteur | -25 | V |
VEBO | Tension émetteur-base | -5 | V |
IC | Courant collecteur continu | - 1.5 | A |
PD | Dissipation de puissance du collecteur | 1000 | mW |
RθJA | Résistance thermique de la jonction à l'ambiante | 125 | ℃ / W |
TJ,Tstg | Plage de température de jonction de fonctionnement et de stockage | -55 -＋150 | ℃ |
Ta=25 ℃ sauf indication indiquée
| Paramètre | symbole | Essai | Min | Typ | Max | Unité |
| conditions | ||||||
| collecteur-base | V(BR)CBO | IC=- 100uA, IE=0 | -40 | V | ||
| claquage | ||||||
| tension | ||||||
| collecteur-émetteur | V(BR)CEO | IC=-0. 1mA, IB=0 | -25 | V | ||
| tension de claquage | ||||||
| émetteur-base | V(BR)EBO | IE=- 100uA, IC=0 | -5 | V | ||
| claquage | ||||||
| tension | ||||||
| Collecteur | ICBO | VCB=-40V, IE=0 | -0. 1 | uA | ||
| coupure | ||||||
| courant | ||||||
| Émetteur | ICEO | VCE=-20V, IE=0 | -0. 1 | uA | ||
| coupure | ||||||
| courant | ||||||
| Émetteur | IEBO | VEB=-5V, IC=0 | -0. 1 | uA | ||
| coupure | ||||||
| courant | ||||||
| CC | hFE(1) | VCE=- 1V, IC=- 100mA | 85 | 400 | ||
| courant | ||||||
| gain | hFE(2) | VCE=- 1V, IC=-800mA | 40 | |||
| collecteur-émetteur | VCE(sat) | IC=-800mA, IB=-80mA | -0.5 | V | ||
| saturation | ||||||
| tension | ||||||
| base-émetteur | VBE(sat) | IC=-800mA, IB=-80mA | -1.2 | V | ||
| tension de saturation | ||||||
| base-émetteur | VBE(on) | VCE=- 1V, IC=- 10mA | -1 | V | ||
| tension | ||||||
| sortie | Cob | VCB=- 10V, IE=0mA,f=1MHZ | 20 | pF | ||
| capacité | ||||||
| Transition | fT | VCE=- 10V, IC=-50mA,f=30MHZ | 100 | MHz | ||
| fréquence |

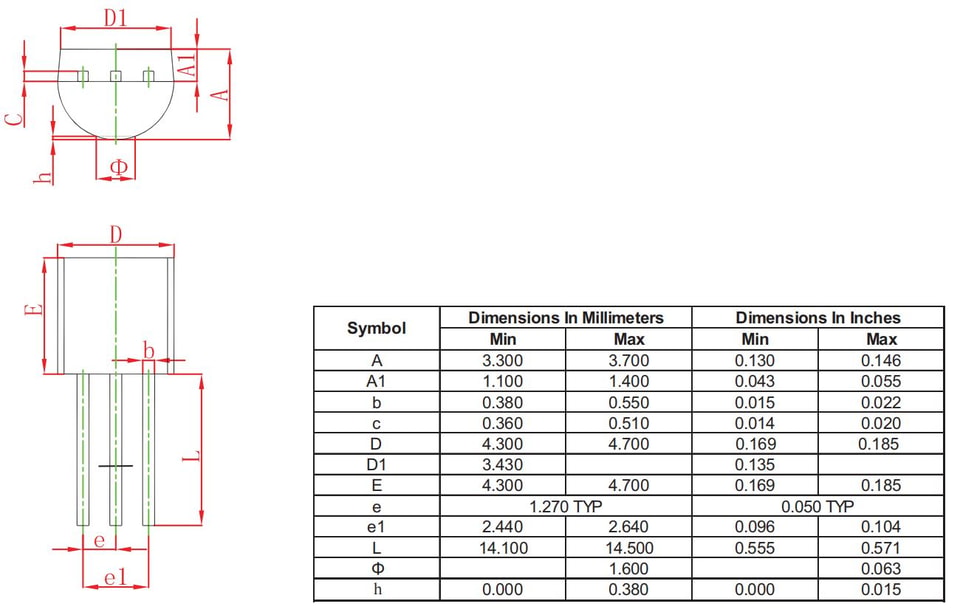

Dimensions du boîtier TO-92
