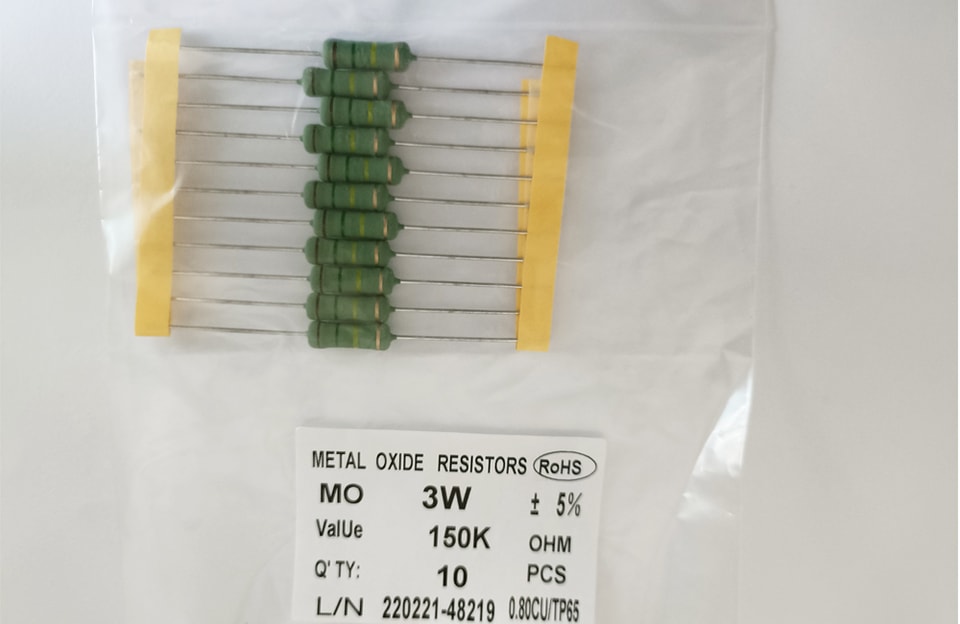

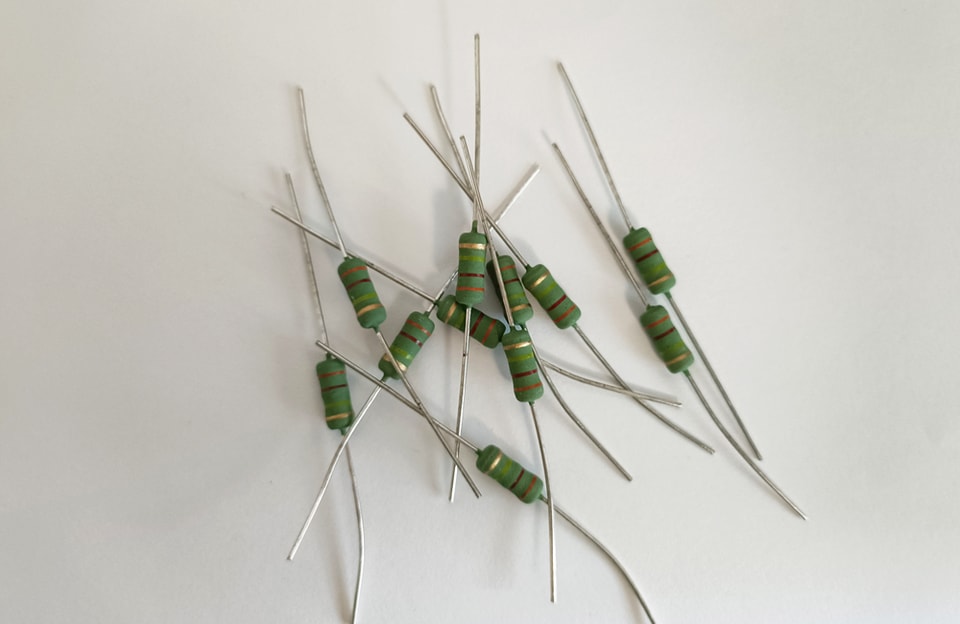

YZPST-MO 3W 150K TP65

Dimension（ｍｍ）

L

ФD

ｌ

Φd

Valeur

15.5±0.5

5±0.5

≥26

0.8±0.05

(Style)

MO

(Puissance nominale)

3W

(Courbe de déclassement)

Tension nominale

Tension maximale

500V

Tension maximale de surcharge

700V

Tolérance

±5%

Plage de résistance

150K

Plage de température de fonctionnement

-55℃ ～ +155℃

Description

Exigences de performance

Méthode d’essai

(Refficient de température de la résistance

(coefficient)

T.C.R. ±350ppm/℃

Température d’essai

+20℃／-55℃／+20℃／+125℃／+20℃

(Surcharge de courte durée)

△ Ｒ≤±1％Ｒ

Aucun dommage visible, marquages lisibles

2,5 fois la tension nominale ou la tension de surcharge maximale (la plus faible) pendant 5 secondes

(Tension de tenue)

(Pas d’amorçage ni de claquage)

CA 500 V1 minute

Résistance des bornes

Tiré

△R≤±1 %R+0,05R

Aucun dommage visible

Φd  0,8 mm；Charge10 N 10 s

Enroulé

Φd 0,8 mm；Charge10 N 90⁰

Tordu

360⁰  dans le sens opposé

Résistance aux vibrations

△R≤±1 %+0,05R

Aucun dommage visible

10 à 500 Hz

3 directions, 2 heures chacune

Résistance à la chaleur de soudure

△R≤±1 %R

Marquages lisibles, aucun dommage visible

350 °C

À 2 mm du corps, 3 secondes

(Soudabilité)

Au moins 95 % de la surface immergée doit être recouverte de soudure neuve, sans défauts regroupés.

235 °C

À 2 mm du corps, 2 secondes

Cyclage thermique

△R≤±1 %R+0,05R

Aucun dommage visible

-55/+155 °C

pendant 5 cycles

(Humidité)

△R≤±5 %R+0,05R

Aucun dommage visible

40 °C 95 % HR

1344 heures

70 °C

(Durée de vie en charge)

△R≤±5 %R+0,05R

Aucun dommage visible, marquages lisibles

tension nominale ou tension maximale, 1,5 heure sous tension, 0,5 heure hors tension, température de 70 °C pendant 1000 heures
