COMPOSANT DE PUISSANCE

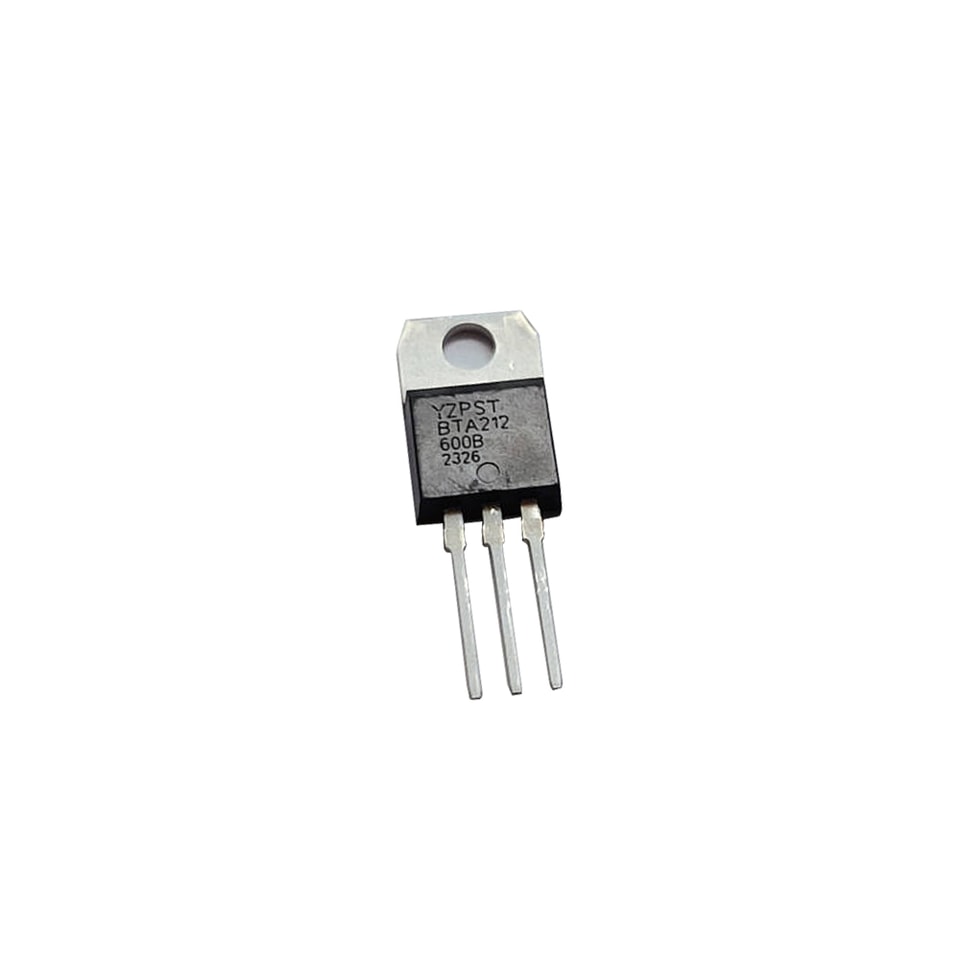

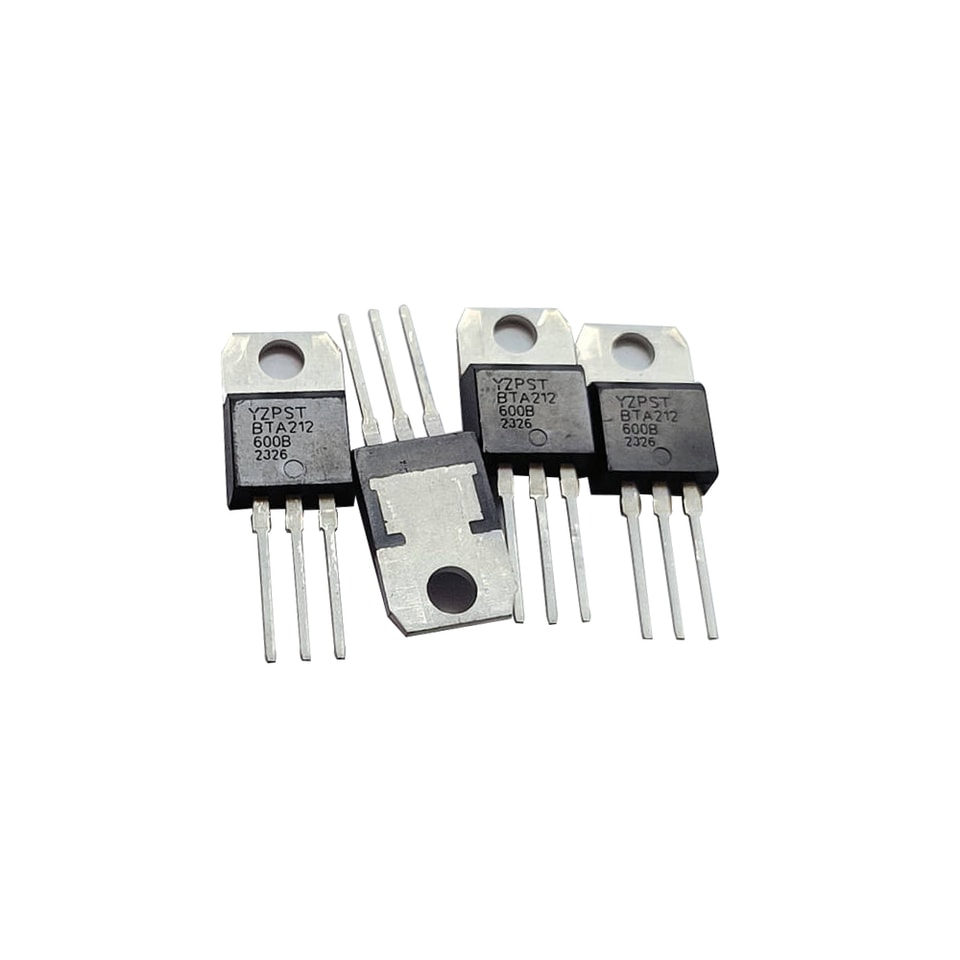

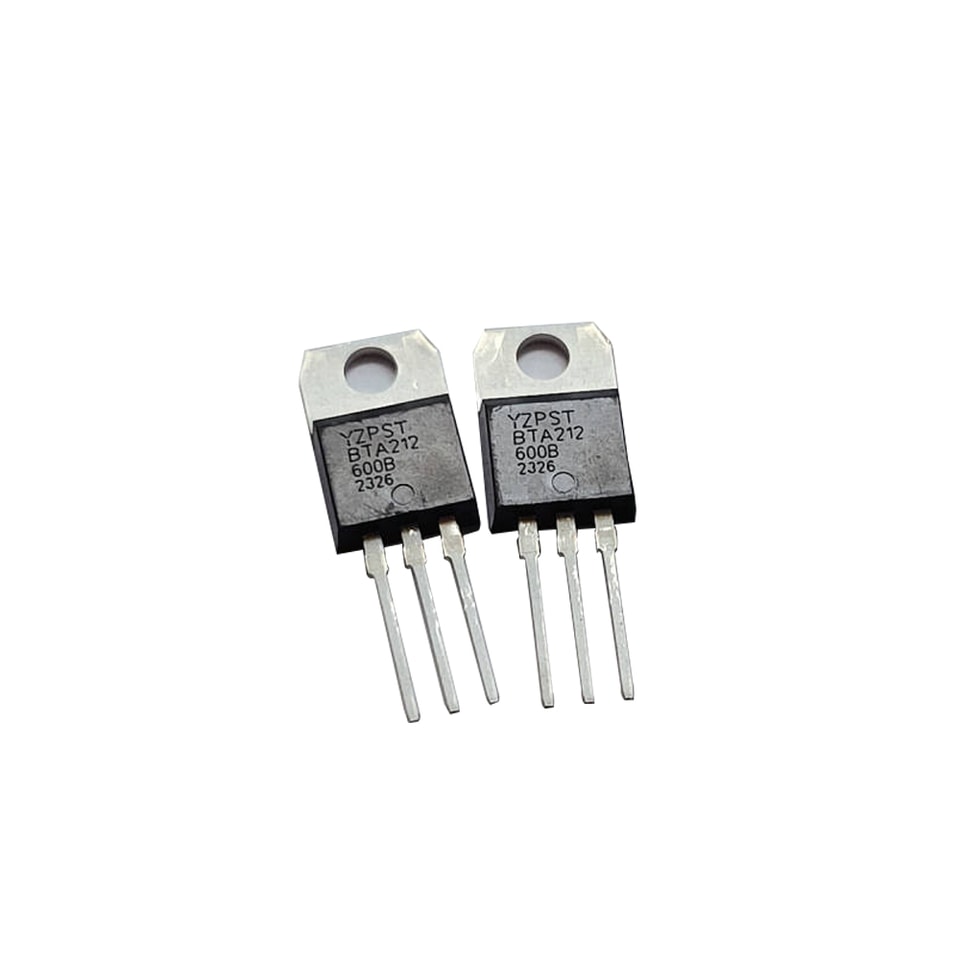

YZPST-BTA212-600B
✓Informations techniques du produit✓Assistance à la sélection selon l’application✓Demande de renseignements basée sur le catalogue et les besoins
E-mailinfo@yzpst.net
Téléphone+86 138 0527 8321
Astuce : indiquez la référence du composant, la tension/le courant cible ainsi que l’environnement d’utilisation.
CENTRE DE DOCUMENTATION
Téléchargements et fichiers techniques
Triacs à gâchette sensible YZPST-BTA212-600B
DESCRIPTION GÉNÉRALE
Triacs à gâchette sensible passivés dans un boîtier plastique, destinés aux applications de commutation bidirectionnelle et de commande de phase à usage général, lorsque une sensibilité élevée est requise dans les quatre quadrants.
CARACTÉRISTIQUES ABSOLUES MAXIMALESS ( Ta = 25 OC)
| Paramètre | Symbole | Typ | Unité |
| Tension de blocage crête répétitiveÉtat tensions | VDRM | 600 | V |
| VRRM | |||
| Courant efficace à l’état passant | IT(EFF) | 12 | A |
| Courant de crête en conduction non répétitif | ITSM | 95 | A |
| Courant de l’état passant max. | |||
| Température maximale de jonction de fonctionnement | Tj | 110 | oC |
| Température | |||
| Température de stockage | Tstg | -45~ 150 | oC |
CARACTÉRISTIQUES ÉLECTRIQUES ( Ta = 25 OC)
| Paramètre | Symbole | Essai Conditions | Min | Typ | Max | Unité | |
| Tension de blocage crête répétitivees | VDRM | 600 | V | ||||
| VRRM | |||||||
| Courant efficace à l’état passant | IT(EFF) | onde sinusoïdale complète ; Tmb ≤107 oC | — | 12 | — | A | |
| Tension à l’état passant | VT | IT= 15 A | — | 1.4 | 1.65 | V | |
| Courant de maintien | IH | VD = 12 V ; IGT = 0,1 A | 60 | mA | |||
| T2+G+ | — | — | 50 | ||||
| Déclenchement de gâchette | T2+G- | — | — | 50 | |||
| courant | T2-G- | IGT | VD = 12 V ; IT = 0,1 A | — | — | 50 | mA |
| T2-G+ | 100 | ||||||
| T2+G+ | — | — | 60 | ||||
| Verrouillage | T2+G- | 90 | |||||
| courant | T2-G- | IL | VD = 12 V ; IGT = 0,1 A | 60 | mA | ||
| T2-G+ | — | — | 90 | ||||
| Grille déclenchement tension | VGT | VD = 12 V; IT = 0,1 A | 0.7 | 1.5 | V | ||
