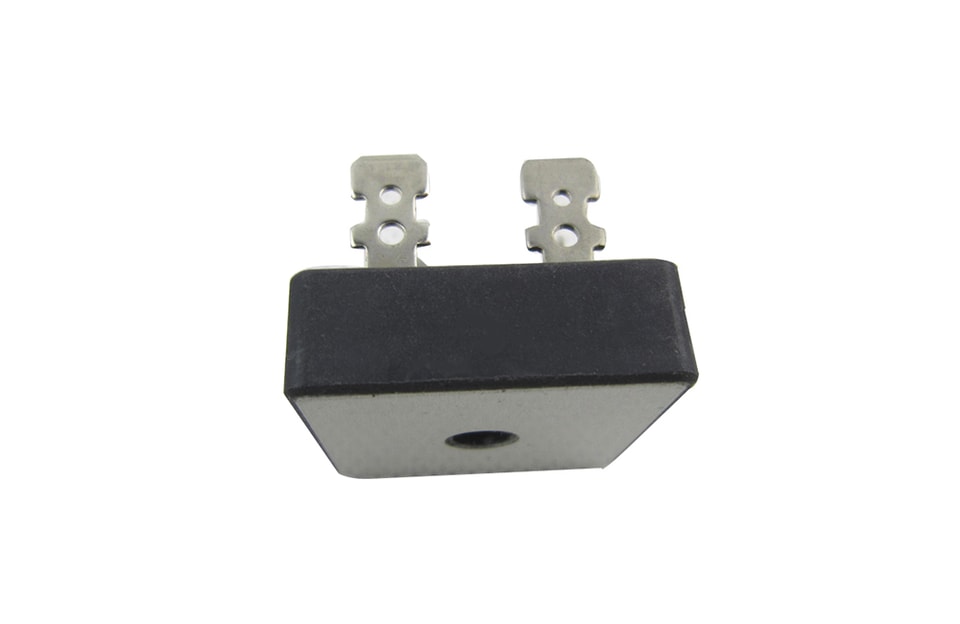

YZPST-BR1510

Symbole

Paramètre

Valeur nominale

Unité

BR

1506

1508

1510

VRRM

Tension de crête inverse répétitive

600

800

1000

V

VRSM

Tension de crête inverse non répétitive

700

900

1100

V

Symbole

Paramètre

Condition d'essai

Valeur nominale

Unité

IF（AV）

Courant moyen direct

TC=78℃

15

A

IFSM

Courant de surtension direct

sin, 50 Hz, t=10 ms, Tj=25 ℃

180

A

I2t

Valeur I2t

162

A2S

VISO

Tension d'isolement

50 Hz, valeur efficace, t=1 min, Iiso : 1 mA (max)

2000

V

Tj

Température de jonction en fonctionnement

-40 à +150

℃

Tjm

Température de jonction nominale

150

℃

Tstg

Température de stockage

-40 à +125

℃

Md

Couple de montage M5

2

N·m

Poids

Poids

20

g

Symbole

Paramètre

Condition d'essai

Valeur max.

Unité

IRRM

Courant de fuite inverse répétitif de crête

VR=VRRM, Tj=25 ℃

5

μA

VR=VRRM, Tj=150 ℃

3

mA

VFM

Tension directe de crête

IFM = 7,5 A, Tj=25 ℃

1.1

V

Rth(j-c)

Impédance thermique (jonction-boîtier)

Dissipation thermique unilatérale, demi-onde sinusoïdale

1.2

℃/W
